Swagelok® Kugelhähne und 90°-Kükenhähne
Kugelhähne können in zahlreichen Anwendungen, von allgemeinen bis zu alternativen Kraftstoffanwendungen, eingesetzt werden, um den Systemdurchfluss zu kontrollieren. Swagelok Kugelhähne sind als Auf/Zu-, Umschalt- oder 4-Wege-Ausführungen erhältlich und können mit zahlreichen Spezifikationen hergestellt oder konfiguriert werden. Kükenhähne liefern vollen Durchfluss und sichere Absperrung in einem einfachen, kompakten Design auf beschränktem Raum.
Kategorien
Kugelhähne und 90°-Kükenhähne—Kataloge
Finden Sie detaillierte Produktinformationen, einschließlich Werkstoffe, Druck- und Temperaturbereiche, Optionen und Zubehör.
Größen 6 bis 25 mm und 1/8 bis 2 Zoll, Edelstahl, Kohlenstoffstahl, Messing und Sonderlegierungen, Auf/Zu- (2-Wege) und Umschalthähne (3-Wege), Selbständig nachstellende Sitzkonstruktion, Federbelastete, zweiteilige Spindelpackung

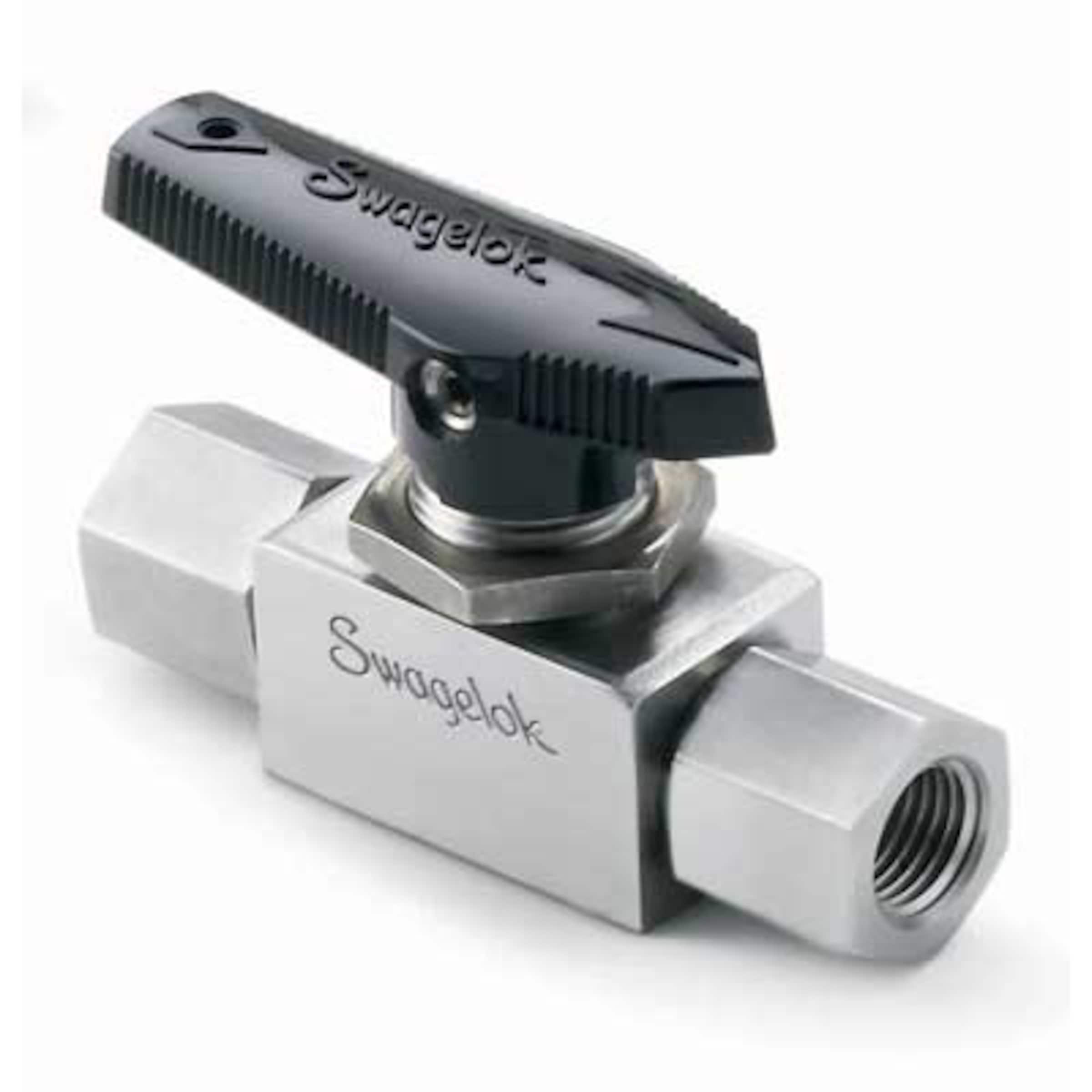

Druckraten bis 206 bar (3000 psig); Swagelok® Rohrverschraubungen sowie NPT- und kegelige ISO-Gewindeanschlüsse; Abmessungen von 6 bis 12 mm sowie 1/8 bis 1/2 Zoll; Werkstoffe Messing und Edelstahl 316
Features: Rack and pinion pneumatic actuators, solenoid valves, and limit switches; ISO 5211-compliant pneumatic actuators, solenoid valves, limit switches, and position sensors; Complete actuated assemblies and kits for field assembly available
Auf-/Zu-,Umschalt- und Kreuzschalthähne; Druckraten bis 206 bar (3000 psig); Temperaturen von –53 bis 148°C (–65 bis 300°F); Umgebungs- und Wärmeprozessanwendungen; Endanschlüsse von 3 bis 12 mm und 1/16 bis 3/4 Zoll

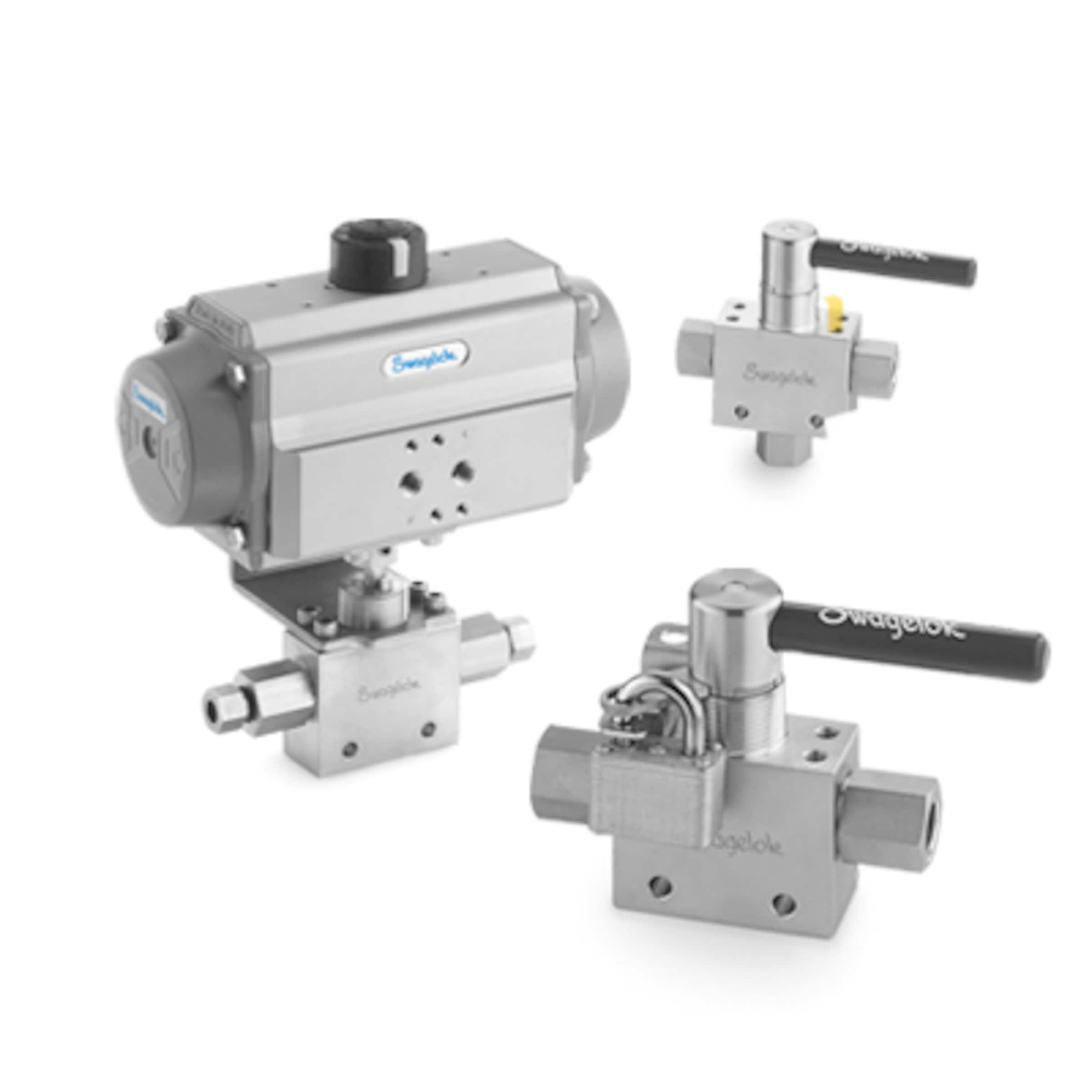

Druckraten bis 413 bar (6000 psig); Durchflusskoeffizienten (Cv) von 4,0 bis 13,8; Metrische und zöllige Swagelok Rohrverschraubungen; ISO und NPT Rohrendanschlüsse lieferbar; Körper und Endanschlüsse aus Edelstahl 316.
Betätigung durch Vierteldrehung und voller Durchfluss; Niedriges Gewicht; Reinst-PFA-Werkstoff mit niedrigem Anteil extrahierbarer Substanzen für chemische Beständigkeit; 1/4 Zoll Swagelok® PFA-Kunststoffrohrverschraubungen für gleichbleibende Leistung.
Features: 3/8 to 1 in. sizes; alloy 625, alloy 825, Alloy 2507, and alloy 6-moly materials; On-off (2-way) valves; Compensating seat design; Live-loaded, two-piece stem packing
Druckraten bis 689 bar (10 000 psig); 6 bis 12 mm und 1/8 bis 1/2 Zoll Swagelok®-Rohrverschraubungen oder NPT-Endanschlüsse; Edelstahl 316

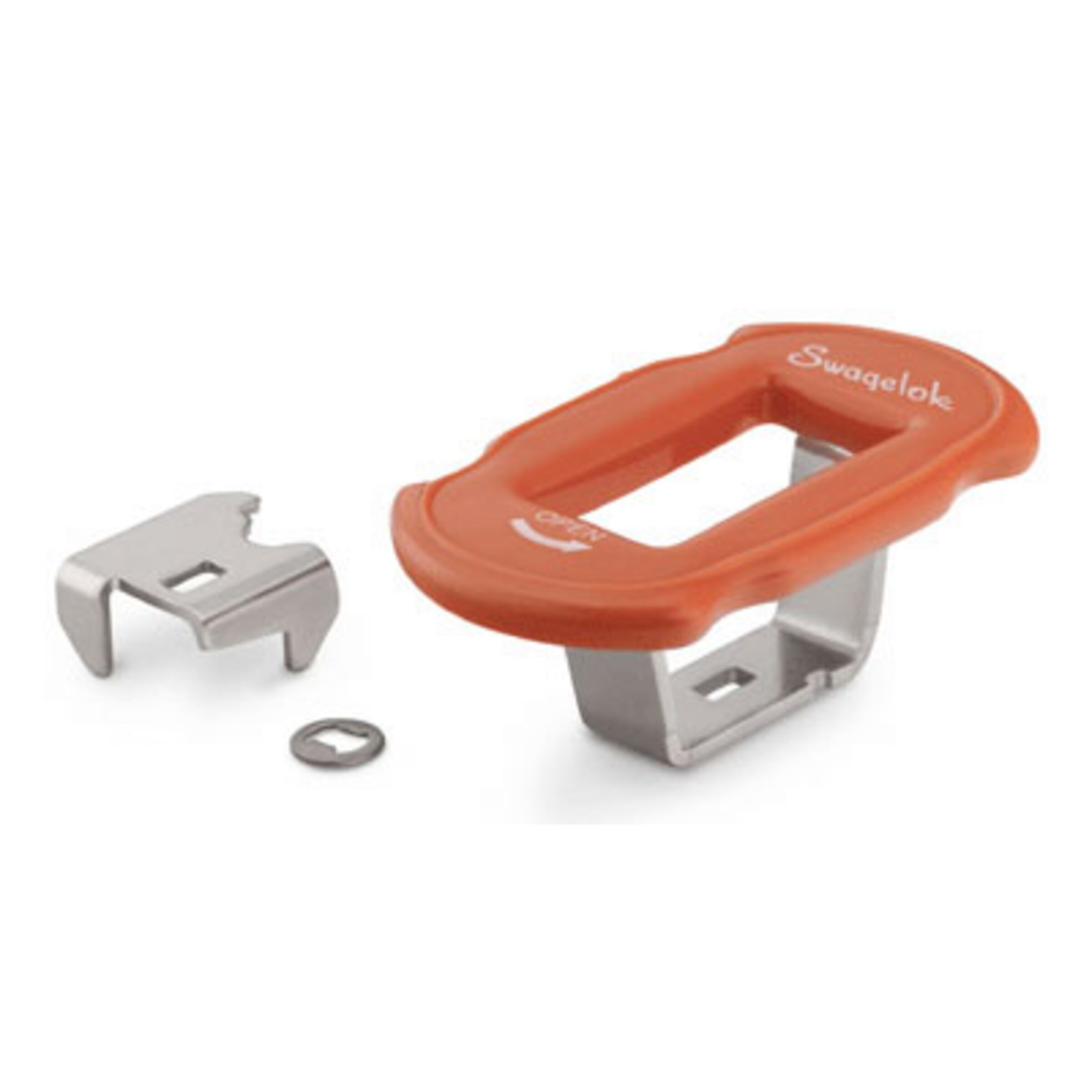

Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Features: Alloy 625, alloy 825, and Alloy 2507 super duplex stainless steel materials; Working pressures up to 6 000 psig (413 bar); 1/4 to 1/2 in. Swagelok® tube fitting or NPT end connections; Compact, maximum-flow design
Das richtige Ventil kann über Erfolg oder Misserfolg entscheiden
Verwenden Sie unser Durchflusskoeffizient-Berechnungsprogramm (Cv), um das richtige Ventil für Ihre Zwecke zu wählen.
Verwenden Sie das ToolSwagelok Ressourcen, die wir für Sie zusammengestellt haben
Auswahl des richtigen Ventils für Ihr industrielles Fluidsystem
Lernen Sie, wie Sie mithilfe der STAMPED-Methode die Ventile auswählen können, die am besten für Ihre industriellen Fluid- oder Probenahmesystem-Designanwendungen geeignet sind.
Minimieren Sie die Kosten von flüchtigen Emissionen mit "Low-E-Ventilen"
Flüchtige Emissionen bereiten zunehmend Probleme in der Chemiebranche und in Petroleum-Raffinerien. Zertifizierte Niedrigemission-(Low-E)-Ventile können Ihr Werk und Ihren Profit schützen . Erfahren Sie in diesem Post, was sie sind, wie sie getestet werden und wie Sie Ihnen helfen können.

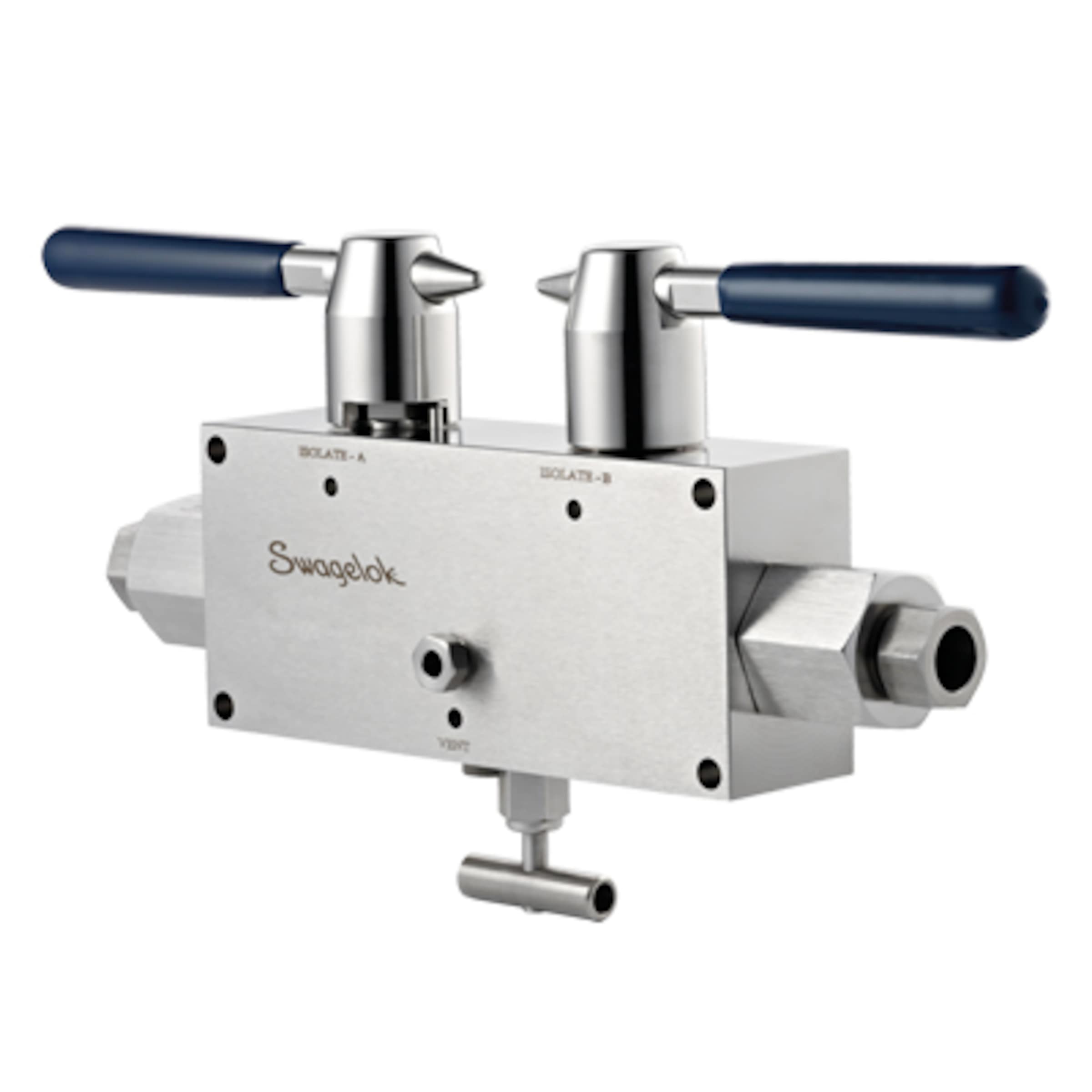

Isolieren industrieller Fluidsysteme mit Blockventilen
Die Isolierung von Systemleitungen, die industrielle Fluids enthalten, ist vor jeglichen Wartungsarbeiten ein wichtiger Schritt, um die Sicherheit in einem Werk zu garantieren . Eine der sichersten Art und Weise, ein Fluidsystem zu isolieren, ist die Installation von zwei Absperrventilen. Lernen Sie die richtigen Konfigurationen für Ihr System kennen.
Ein neues Ventil Drei Gründe, warum es die Halbleiterherstellung ändern könnte
Erfahren Sie, wie die neuesten Innovationen in der Atomschichtsedimentierungs (Atomic Layer Deposition - ALD) Ventiltechnologie die Hich-Tech-Halbleiter-Herstellung ändern.
Kugel- und Kükenhähne
Kugelhähne
Swagelok Kugelhähne halten Systemfluid wo es hin gehört, kontrollieren flüchtige Emissionen und Leckagen, können in zahlreichen Anwendungen, von allgemeinen bis zu alternativen Kraftstoffanwendungen, eingesetzt werden und werden mit manueller oder pneumatischer Betätigung mit hohem Durchfluss und schneller 90-Grad-Betätigung angeboten. Sie wurden für wiederholbare, leckdichte Absperrung entwickelt, haben geringe Gesamtbetriebskosten und können mit zahlreichen Spezifikationen hergestellt oder konfiguriert werden.

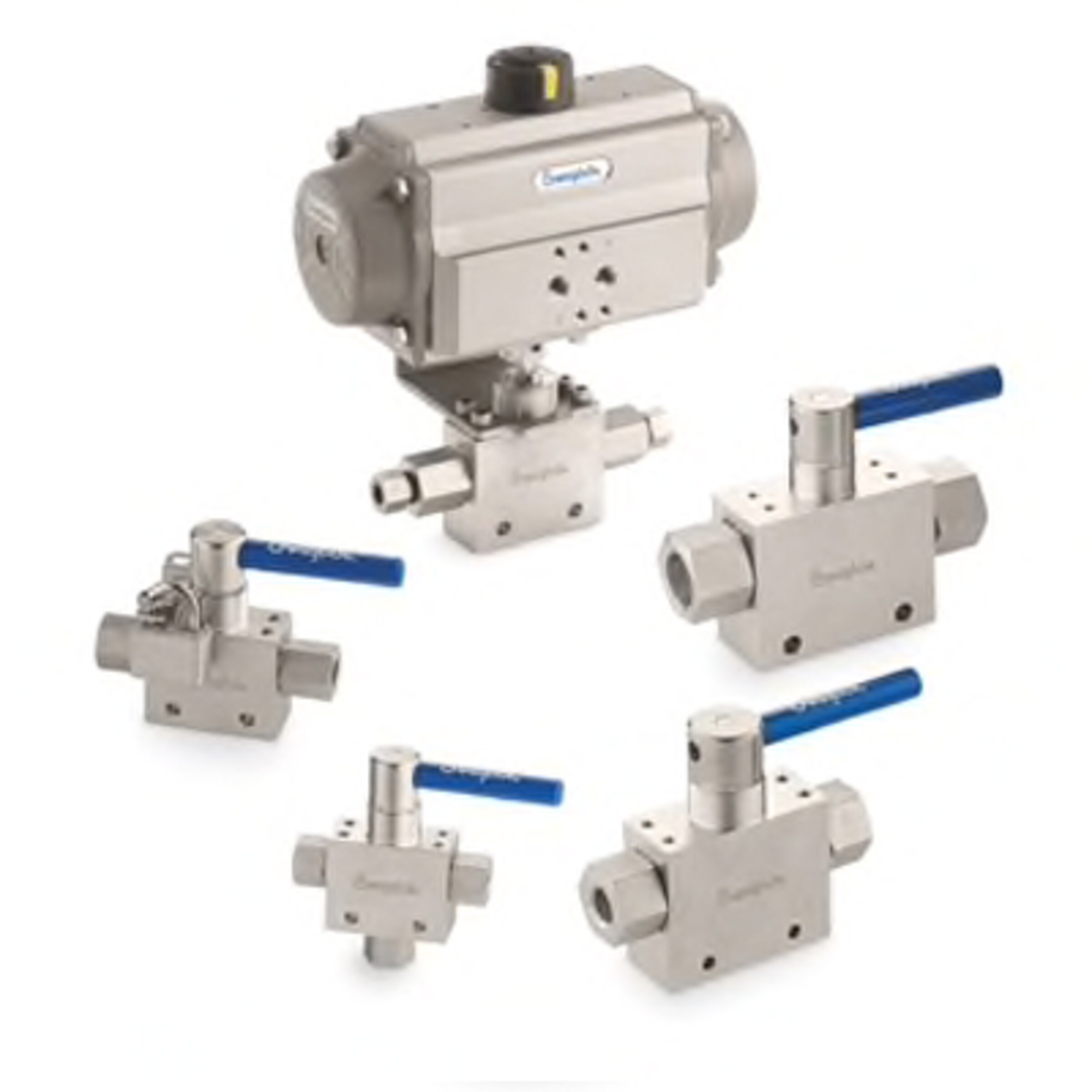

Zum Angebot gehören Kugelhäne für vollen Durchfluss, einteilige Instrumentierungskugelhähne, dreiteilige Prozesskugelhähne, Drehzapfen-Kugelhähne und Mehrzweck -Kugelhähne (für alternative Kraftstoffe oder allgemeinen Einsatz).
90-Grad-Kükenhähne
Kükenhähne sind eine wirtschaftliche, zuverlässige Alternative für Kugelhähne mit zuverlässigem geringem Drehmoment und 90-Grad Betätigung. Das einfache, kompakte Design liefert vollen Durchfluss und positive Absperrung und ist in einer Vielzahl an Werkstoffen erhältlich, darunter auch Edelstahl, Messing und leichtes PFA.
