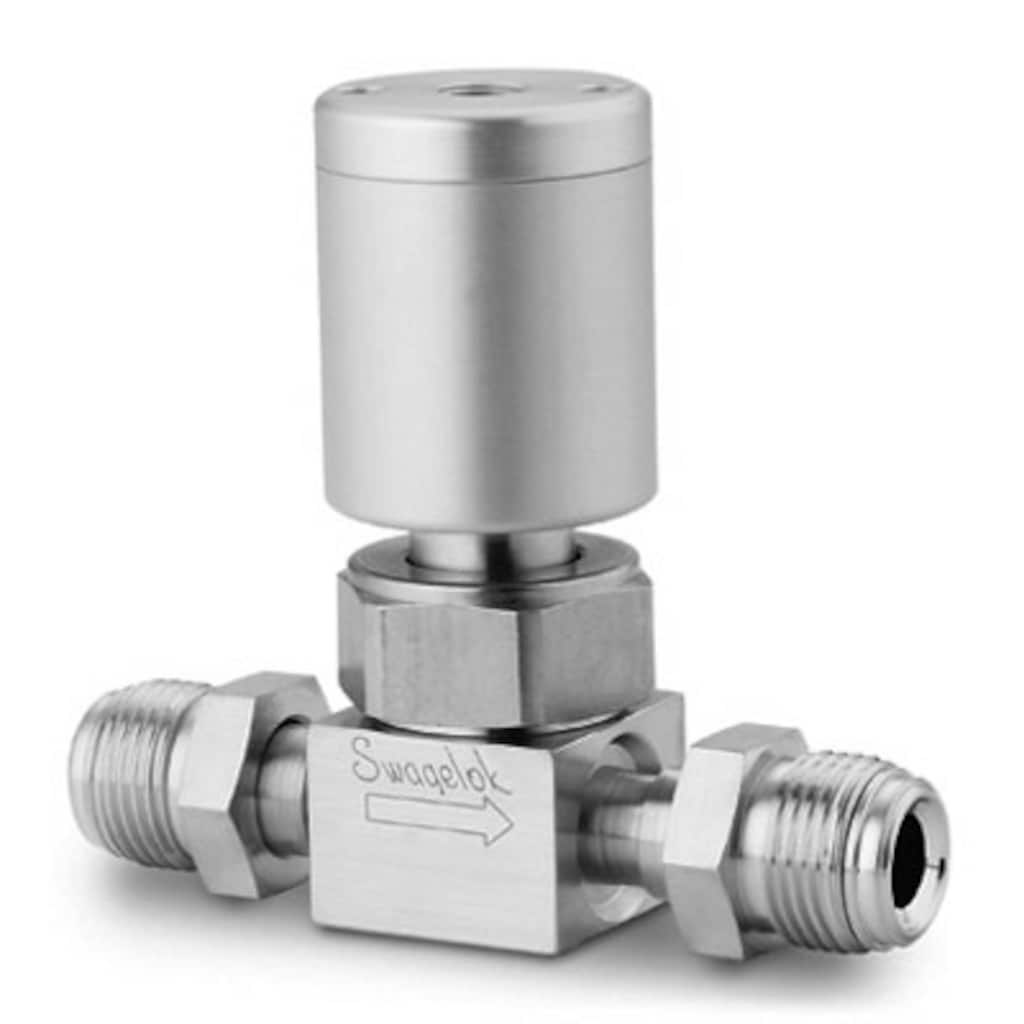

Vanne à membrane haut débit très haute pureté en acier inoxydable 316L VAR, raccord VCR Swagelok mâle tournant 1/2 po, nettoyage SC-01, actionneur NF
Inicie la sesión o regístrese para ver los precios
Catálogos
ストレート型、アクチュエーター付き
スウェージロックのダイヤフラム・シール・バルブを使えば、高純度システムや超高純度システムにおけるニーズに対応することができます。ダイヤフラム・バルブは、幅広い用途向けに、さまざまなサイズ、材質、形状をご用意しております。
■ ボディ材質:316L VAR ステンレス鋼/■ 最高使用圧力:2.06 MPa/■ エンド・コネクション・サイズ:1/4 インチ、3/8 インチ、1/2 インチ、10 mm、12 mm
この仕様書では、太陽光発電(PV)用途向けステンレス鋼製品を製造する際にスウェージロックが用いているガイドラインについて記述しています。この仕様書は、必ず製品カタログ、技術資料、技術情報と併せてご使用ください。記載内容は、接液・接ガス部のシステム・コンポーネントに限り、適用されます。
この技術情報は、Swagelokダイヤフラム・バルブ DFシリーズに関するデータです。以下の事項について記載しています。■ 表面仕上げ/■ パーティクル・カウント/■ 水分分析/■ 炭化水素分析/■ 残留イオン濃度/■ 実験室でのサイクル・テスト
この仕様書では、電解研磨を行っている超高純度(UHP)用ステンレス鋼製品、ならびに超高純度用プラスチック製品の製造においてスウェージロック社が用いているガイドラインについて記述しています。この仕様書は、必ず製品カタログ、技術資料、技術情報と併せてご使用ください。
本技術資料では、複雑な計算を行わずに、バルブ・サイズの選定に必要な流量を簡単に概算する方法について記載しています。また、流量算定の原理、 基本的な公式、比重および温度による影響についても記載しています。さらに、バルブなどのコンポーネントを通る水または空気の流量の概算に使用する6種類の簡単なグラフおよびその活用例についても記載しています。
Especificaciones
Atributo | Valor |
---|---|
Material del Cuerpo | 316L VARステンレス鋼 |
Proceso de Limpieza | 超高純度工程仕様(Swagelok SC-01仕様) |
Tamaño conexión 1 | 1/2 インチ |
Tipo de conexión 1 | 面シール(メタル・ガスケット式)、おすナット付き |
Tamaño conexión 2 | 1/2 インチ |
Tipo de conexión 2 | 面シール(メタル・ガスケット式)、おすナット付き |
Cv Máximo | 0.62 |
Máxima Temperatura, °F (°C) | 150 (65) |
Mínima Temperatura, °F (°C) | -10 (-23) |
eClass (4.1) | 37010206 |
eClass (5.1.4) | 37011800 |
eClass (6.0) | 37011801 |
eClass (6.1) | 37011801 |
UNSPSC (4.03) | 40141600 |
UNSPSC (10.0) | 40141621 |
UNSPSC (11.0501) | 40141621 |
UNSPSC (13.0601) | 40141621 |
UNSPSC (15.1) | 40141621 |
UNSPSC (17.1001) | 40141600 |
