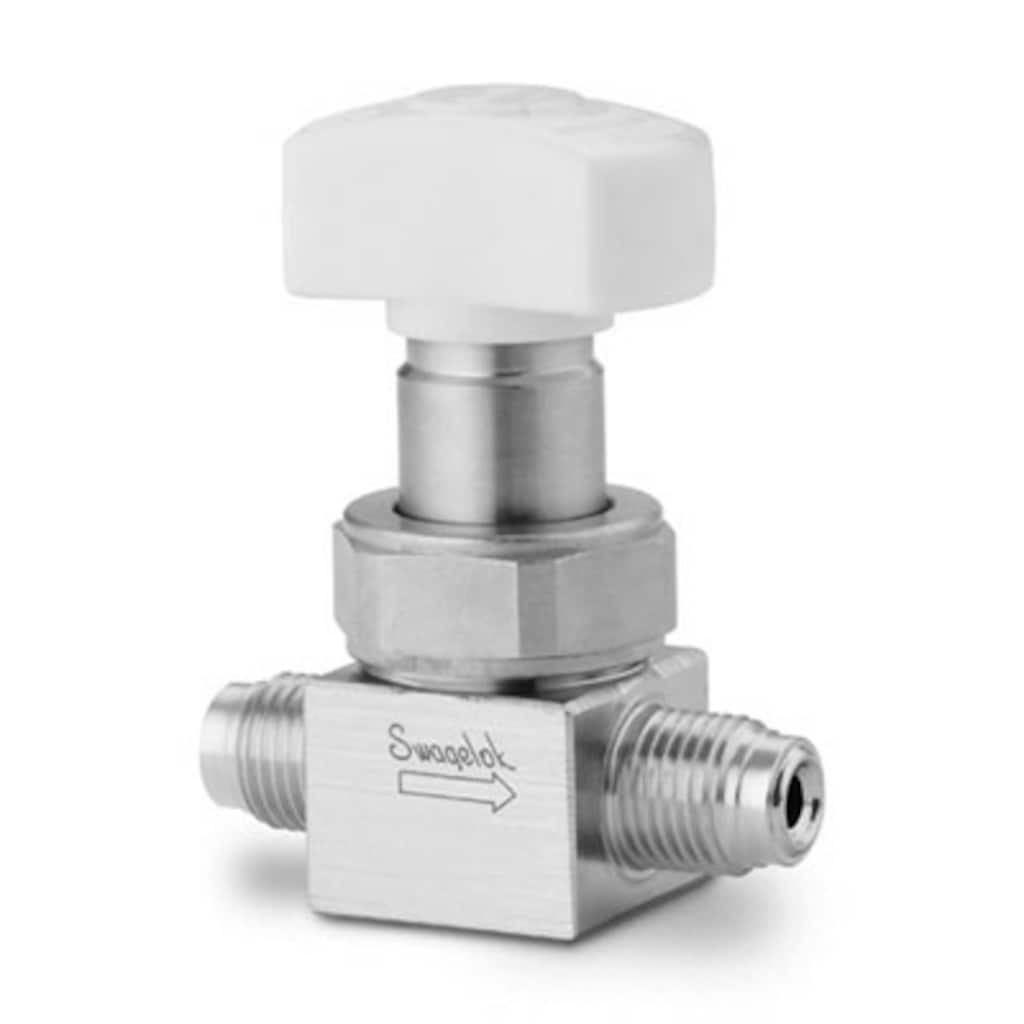

316L VIM-VAR UHP High Pressure Diaphragm Sealed Valve, 1/4 in. Male VCR Fitting, SC-01 Cleaned, White Directional Handle
型番： 6LVV-DPHVR4-P
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
仕様
Gerade, Manuelle BetätigungErfüllen Sie die hochreinen oder ultrahochreinen Systemanforderungen mit Swagelok-Membranventilen, die in verschiedenen Größen, Werkstoffen und Konfigurationen für zahlreiche Anwendungen verfügbar sind. ログインまたは登録して価格を見る КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. 警告: Do not mix/interchange Swagelok products or components not governed by industrial design standards, including Swagelok tube fitting end connections, with those of other manufacturers.
|
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
警告: Do not mix/interchange Swagelok products or components not governed by industrial design standards, including Swagelok tube fitting end connections, with those of other manufacturers.
カタログ
Gerade, Manuelle Betätigung
■ 超高純度用／■ ボディ材質：316L VIM-VAR ステンレス鋼／■ モデル：低圧型、高圧型／■ エンド・コネクション・タイプ：VCR® メタル・ガスケット式面シール継手、チューブ突き合わせ溶接、集積モデル／■ アクチュエーター・タイプ：手動式、空気式
この仕様書では、太陽光発電（PV）用途向けステンレス鋼製品を製造する際にスウェージロックが用いているガイドラインについて記述しています。この仕様書は、必ず製品カタログ、技術資料、技術情報と併せてご使用ください。記載内容は、接液・接ガス部のシステム・コンポーネントに限り、適用されます。
■ 1.5 インチ・サイズのCシール・コンポーネント／■ バルブ アクチュエーター：手動式、空気式 タイプ：ダイヤフラム・シール・デザイン、ベローズ・シール・デザイン／■ レギュレーター（大流量用）：手動式、プリセット式／シール：Cシール式（形状：1ポート、2ポート、3ポート）
この仕様書では、電解研磨を行っている超高純度（UHP）用ステンレス鋼製品、ならびに超高純度用プラスチック製品の製造においてスウェージロック社が用いているガイドラインについて記述しています。この仕様書は、必ず製品カタログ、技術資料、技術情報と併せてご使用ください。
この技術情報は、Swagelokダイヤフラム・バルブ DPシリーズに関するデータです。以下の事項について記載しています。■ 表面仕上げ／■ インボード・ヘリウム・リーク・テスト／（真空法）／■ パーティクル・カウント／■ 水分分析／■ 炭化水素分析／■ 残留イオン濃度／■ 実験室でのサイクル・テスト
仕様
6LVV-DPHVR4-P — 316L VIM-VAR UHP High Pressure Diaphragm Sealed Valve, 1/4 in. Male VCR Fitting, SC-01 Cleaned, White Directional Handle
| 属性 | 値 |
|---|---|
| Steuerkopfart | Manual |
| Körperwerkstoff | 316L VIM-VAR |
| Reinigungsverfahren | Ultrahigh-Purity Process Specification (SC-01) |
| Größe Verbindung 1 | 1/4 in. |
| Typ Verbindung 1 | Face Seal (Metal Gasket) Male VCR |
| Größe Verbindung 2 | 1/4 in. |
| Typ Verbindung 2 | Face Seal (Metal Gasket) Male VCR |
| Maximaler Cv | 0.2 |
| Ventilkörper | Straight (2-way) |
| Grifffarbe | White |
| Griffart | Directional |
| Maximale Temperatur °F (°C) | 150 (65) |
| Max. Temperatur-Druckeinsatzbereich | 150°F @ 3045 PSIG /65°C @ 209 BAR |
| Minimum-Temperatur °F (°C) | -10 (-23) |
| Raumtemperatur-Druckeinsatzbereich | 3045 PSIG @ 70°F /209 BAR @ 20°C |
| Sitzwerkstoff | PCTFE |
| Oberflächengüte | 5 µin (0.13 µm) Ra |
| eClass (4.1) | 37010206 |
| eClass (5.1.4) | 37011800 |
| eClass (6.0) | 37011801 |
| eClass (6.1) | 37011801 |
| eClass (10.1) | 37011801 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141621 |
| UNSPSC (11.0501) | 40141621 |
| UNSPSC (13.0601) | 40141621 |
| UNSPSC (15.1) | 40141621 |
| UNSPSC (17.1001) | 40183102 |
資料
類似製品
|
型番
|
ボディ材質
|
コネクション1 サイズ
|
コネクション1 タイプ
|
コネクション2 サイズ
|
コネクション2 タイプ
|
|
|---|---|---|---|---|---|---|
| 6LVV-DPHBW4-P | 316L VIM/VARステンレス鋼 | 1/4 インチ | チューブ突き合わせ溶接 | 1/4 インチ | チューブ突き合わせ溶接 | 製品を見る |
| 6LVV-DPHFR4-P | 316L VIM/VARステンレス鋼 | 1/4 インチ | 面シール（メタル・ガスケット式）めすVCR | 1/4 インチ | 面シール（メタル・ガスケット式）めすVCR | 製品を見る |
| 6LVV-DPHVVR4-P-C | 316L VIM-VARステンレス鋼 | 1/4 インチ | 面シール（メタル・ガスケット）おすVCR | 1/4 インチ | 面シール（メタル・ガスケット）おすVCR | 製品を見る |
