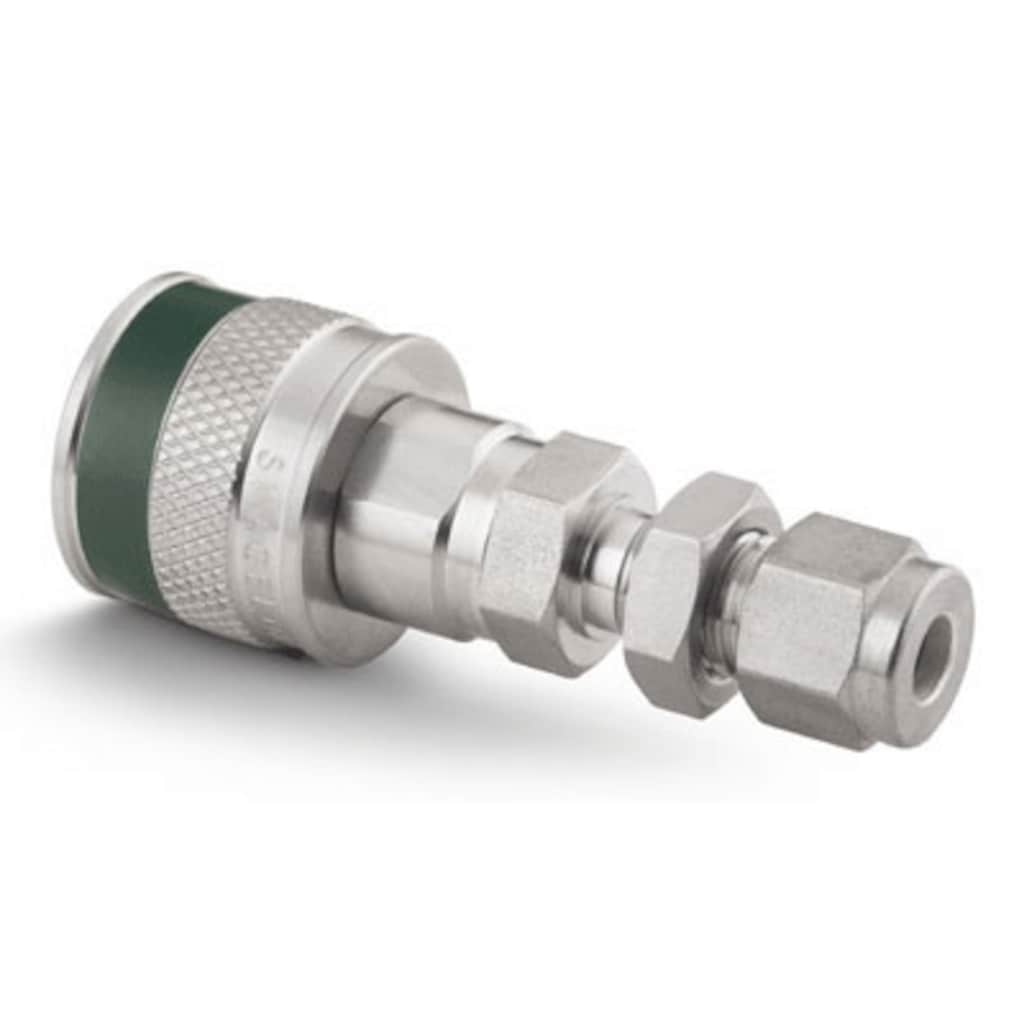

ステンレス鋼製計装用クイック・コネクツ・ボディ、0.2 Cv、1/4 インチ・サイズSwagelokバルクヘッド・チューブ継手、キー(グリーン)
Art.-Nr.: SS-QC4-B1-400K3
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten
SchottkörperSchnelle und mühelose Verbindungen mit Swagelok-Schnellkupplungen für Anwendungen, die häufige Verbindungen, minimalen Lufteinschluss und minimalen Verlust erfordern Einloggen oder anmelden, um den Preis anzuzeigen КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Warnung: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants. |
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Warnung: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants.
ステンレス鋼製計装用クイック・コネクツ・ボディ、0.2 Cv、1/4 インチ・サイズSwagelokバルクヘッド・チューブ継手、キー(グリーン)
Einloggen oder anmelden, um den Preis anzuzeigen
Kataloge
Schottkörper
QC, QF, QM, 및 QTM 시리즈■ 비틀림, 회전 및 렌치 작업이 필요 없음■ 단일 차단용, 양단 차단용 및 대용량용 모델
Features: Step-by-step identification procedure for threads and end connections.
Warning: System pressure must not exceed 250 psig (17.2 bar) at 70°F (20°C) when coupling and uncoupling this product. When uncoupling single-end shutoff quick-connects, system pressure on stem side will vent to atmosphere.
Technische Daten
SS-QC4-B1-400K3 — ステンレス鋼製計装用クイック・コネクツ・ボディ、0.2 Cv、1/4 インチ・サイズSwagelokバルクヘッド・チューブ継手、キー(グリーン)
| Attribute | Wert |
|---|---|
| Lufteinschluss | 0,3 cm3 |
| Körperwerkstoff | Acier inoxydable 316 |
| Reinigungsverfahren | Nettoyage et conditionnement standard (SC-10) |
| Größe Verbindung 1 | 1/4 po |
| Typ Verbindung 1 | Raccord Swagelok® pour tubes |
| Maximaler Cv | 0,2 en association avec une tige DESO ; 0,3 en association avec une tige SESO |
| Schmierstoff | Dow Corning 111 |
| O-Ring-Material | Élastomère fluorocarboné FKM |
| Druckbereich gekuppelt bei max. Temperatur | 250 PSIG À 400°F / 17,2 BAR À 204°C |
| Druckbereich gekuppelt bei Raumtemperatur | 3000 PSIG À 70°F / 206 BAR À 21°C |
| Druckbereich entkuppelt bei Raumtemperatur | 250 PSIG À 70°F / 17,2 BAR À 21°C |
| Druck / Temperatur-Bereich (Gekuppelt und Entkuppelt) | 250 PSIG À 70°F / 17,2 BAR À 21°C |
| Serie | QC4 |
| Sonderhülse | Manchon à clé verte |
| Medienverlust | 0,3 cm3 |
| Prüfung | 0,3 cm3 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Ressourcen
Zeichnungen
Für dieses Produkt sind zweidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Für dieses Produkt sind dreidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Verkaufszeichnungen sind für dieses Produkt erhältlich. Die Dateien herunterladen.
Ähnliche Produkte
|
Art.-Nr.
|
Körperwerkstoff
|
Größe Verbindung 1
|
Typ Verbindung 1
|
Größe Verbindung 2
|
Typ Verbindung 2
|
|
|---|---|---|---|---|---|---|
| B-QC4-B1-400 | 황동 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| B-QC6-B1-600 | 황동 | 3/8인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC4-B1-400 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC4-B1-400K1 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC4-B1-400K2 | Acier inoxydable 316 | 1/4 po | Raccord Swagelok® pour tubes | - | - | Produkt anzeigen |
| SS-QC4-B1-400K4 | Acier inoxydable 316 | 1/4 po | Raccord Swagelok® pour tubes | - | - | Produkt anzeigen |
| SS-QC4-B1-400K5 | Acier inoxydable 316 | 1/4 po | Raccord Swagelok® pour tubes | - | - | Produkt anzeigen |
| SS-QC4-B1-400KZ | Acier inoxydable 316 | 1/4 po | Raccord pour tube Swagelok® | - | - | Produkt anzeigen |
| SS-QC4-B1-400-SC11 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
| SS-QC4-B1-6M0 | 316 ステンレス鋼 | 6 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
| SS-QC4-B1-6M0K1 | 316 ステンレス鋼 | 6 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
| SS-QC4-B1-6M0K3 | 316 ステンレス鋼 | 6 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
| SS-QC6-B1-10M0 | 316 ステンレス鋼 | 10 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
| SS-QC6-B1-600 | 316 ステンレス鋼 | 3/8 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
| SS-QC8-B1-12M0 | 316 ステンレス鋼 | 12 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
| SS-QC8-B1-810 | 316 ステンレス鋼 | 1/2 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
