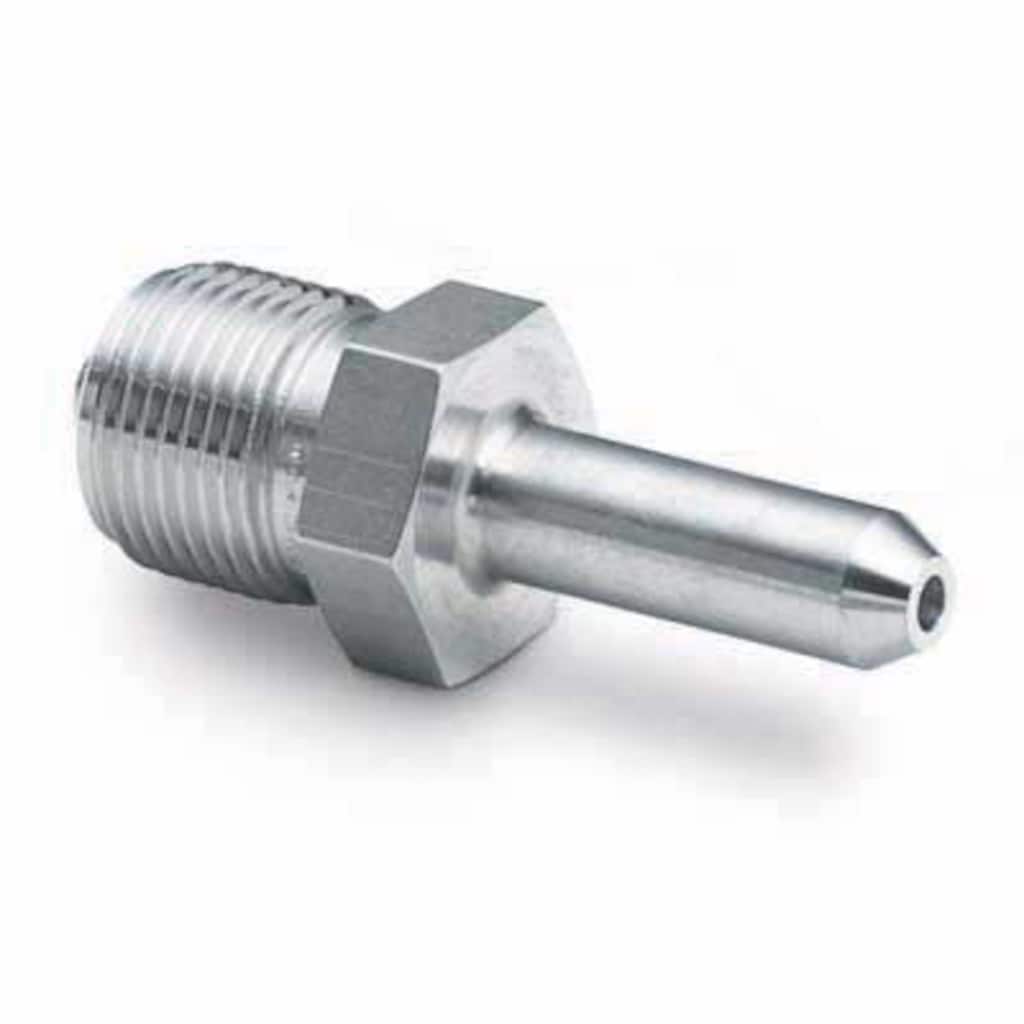

316 스테인리스강 고압 피팅, 9/16-18 유니파이 나사 x 1/4인치 콘 가공 튜브 스터브
Art.-Nr.: SS-44M-A-441
|
||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten
Gerade AusführungenKonus/Gewindeanschlüsse (C&T) liefern zuverlässige Leistung bei mittlerem und hohem Druck. Leckagetestbohrungen sind Standard auf allen Druckanschlüssen, um die korrekte Verbindung zu bestätigen. Einloggen oder anmelden, um den Preis anzuzeigen ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Safe Product Selection
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user. Warnung: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
|
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user.
Warnung: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
316 스테인리스강 고압 피팅, 9/16-18 유니파이 나사 x 1/4인치 콘 가공 튜브 스터브
Einloggen oder anmelden, um den Preis anzuzeigen
Kataloge
Gerade Ausführungen
특징: 316 스텐레스강 구조; 537°C (1000°F)까지의 온도; 중압 (MP) 피팅, 크기—1/4 ~ 1 in., 압력 등급—최대 20 000 psig (1378 bar); 고압 (HP) 피팅, 크기—1/4 ~ 9/16 in., 압력 등급—최대 60 000 psig (4134 bar); NACE® MR0175/ISO15156 적합
제품; Snoop누설 검사액; Goop™ 나사 윤활제; SWAK, 테프론 테이프 및 PTFE 가 포함되지 않은 파이프 나사 밀폐제
Technische Daten
SS-44M-A-441 — 316 스테인리스강 고압 피팅, 9/16-18 유니파이 나사 x 1/4인치 콘 가공 튜브 스터브
| Attribute | Wert |
|---|---|
| Körperwerkstoff | Edelstahl 316 |
| Reinigungsverfahren | Standardreinigung und -verpackung (SC-10) |
| Größe Verbindung 1 | 9/16-18 Zoll |
| Typ Verbindung 1 | Außengewinde für hohen Druck |
| Größe Verbindung 2 | 1/4 Zoll |
| Typ Verbindung 2 | Kegelförmiger Rohrstutzen |
| Durchflusswiderstand | Nein |
| eClass (4.1) | 37021016 |
| eClass (5.1.4) | 37020590 |
| eClass (6.0) | 37020590 |
| eClass (6.1) | 37020590 |
| eClass (10.1) | 37020590 |
| UNSPSC (4.03) | 40142603 |
| UNSPSC (10.0) | 40142600 |
| UNSPSC (11.0501) | 40142600 |
| UNSPSC (13.0601) | 40183100 |
| UNSPSC (15.1) | 40183100 |
| UNSPSC (17.1001) | 31162906 |
Ressourcen
Zeichnungen
Für dieses Produkt sind zweidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Für dieses Produkt sind dreidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Verkaufszeichnungen sind für dieses Produkt erhältlich. Die Dateien herunterladen.
Ähnliche Produkte
|
Art.-Nr.
|
Körperwerkstoff
|
Größe Verbindung 1
|
Typ Verbindung 1
|
Größe Verbindung 2
|
Typ Verbindung 2
|
|
|---|---|---|---|---|---|---|
| SS-440-1-4 | 316 스테인리스강 | 1/4인치 | 고압 Swagelok® 튜브 피팅 | 1/4인치 | 수나사 NPT | Produkt anzeigen |
| SS-44M-A-200 | 316 스테인리스강 | 9/16-18인치 | 고압 수나사 | 1/8인치 | Swagelok® 튜브 피팅 | Produkt anzeigen |
| SS-44M-A-400 | 316 스테인리스강 | 9/16-18인치 | 고압 수나사 | 1/4인치 | Swagelok® 튜브 피팅 | Produkt anzeigen |
