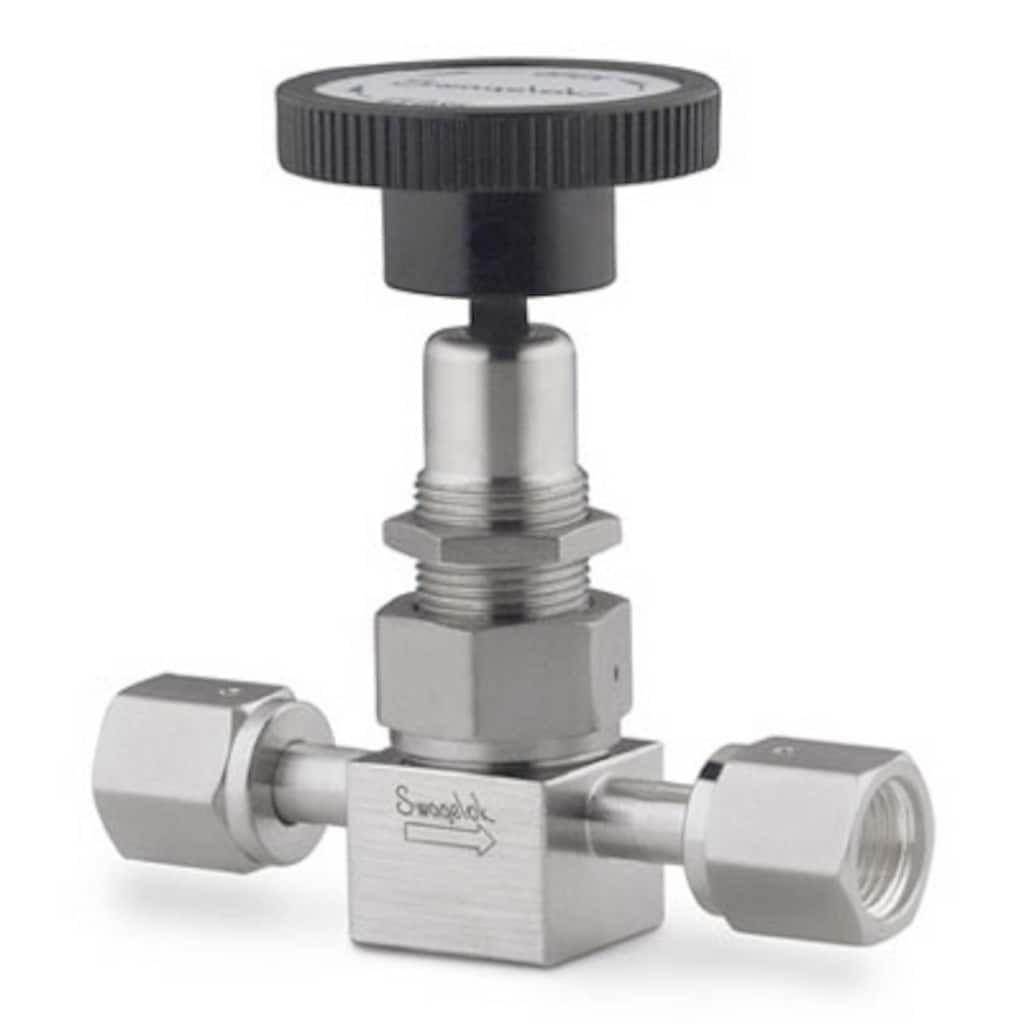

Клапан из нерж. стали с сильфонным уплотнением, сварной, наконечник штока сферической формы, фитинг Swagelok с торц. уплотнением VCR с внутр. резьбой 1/4 дюйма, очистка в соответствии с инструкцией SC-11 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
Прямая конфигурация, ручной приводИзолируйте технологические среды и обеспечьте надежность и герметичность с помощью бессальниковых сильфонных клапанов Swagelok со сварным уплотнением. Сильфонные клапаны прекрасно подходят для систем, в которых важную роль играет герметичность. Предлагаются различные варианты общего назначения и для условий высокой степени чистоты. Войдите или зарегистрируйтесь, чтобы просмотреть цену КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
Клапан из нерж. стали с сильфонным уплотнением, сварной, наконечник штока сферической формы, фитинг Swagelok с торц. уплотнением VCR с внутр. резьбой 1/4 дюйма, очистка в соответствии с инструкцией SC-11
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
Прямая конфигурация, ручной привод
Изолируйте технологические среды и обеспечьте надежность и герметичность с помощью бессальниковых сильфонных клапанов Swagelok со сварным уплотнением. Сильфонные клапаны прекрасно подходят для систем, в которых важную роль играет герметичность. Предлагаются различные варианты общего назначения и для условий высокой степени чистоты.
Swagelok® B series bellows-sealed valves are available in a range of configurations to meet a variety of system needs. Gasketed and weld body-to-bellows seals, shutoff and regulating stem tips, and several end connections are offered.
В настоящем документе изложены инструкции, используемые компанией Swagelok для производства продуктов из нержавеющей стали, предназначенных для фотоэлектрических систем.
The Swagelok® 3-valve manifold uses bellows-sealed valves for systems with difficult fluid containment requirements. Features: 316 stainless steel bodies, Swagelok B or U series bellows valves for general or severe service, pipe fitting, flange, and Swagelok tube fitting end connections
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Bellows Kits, Stem Tip/Adapter Kits, bellows/Stem/Stem Tip/Adapter Kits, Gasket Kits for Swagelok® bellows-sealed valves
Технические характеристики
SS-4BW-V51 — Клапан из нерж. стали с сильфонным уплотнением, сварной, наконечник штока сферической формы, фитинг Swagelok с торц. уплотнением VCR с внутр. резьбой 1/4 дюйма, очистка в соответствии с инструкцией SC-11
| Атрибут | Значение |
|---|---|
| Тип привода | Ручной |
| Материал сильфона | Нержавеющая сталь 321 |
| Материал корпуса | Нержавеющая сталь 316 |
| Уплотнение корпуса | Сварной |
| Процедура очистки | Специальная инструкция по очистке и упаковке (SC-11) |
| Размер соединения 1 | 1/4 дюйма |
| Тип соединения 1 | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой |
| Размер соединения 2 | 1/4 дюйма |
| Тип соединения 2 | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой |
| Максимальный коэффициент расхода (Cv) | 0.33 |
| Схема движения потока | Прямой (2-ход.) |
| Прокладка | Отсутствуют |
| Цвет рукоятки | Зеленый |
| Тип рукоятки | Круглая рукоятка из фенопласта |
| Максимальная температура, °F (°C) | 900 (482) |
| Номинальные параметры давления при макс. температуре | 900 °F при давлении 200 фунтов на кв. дюйм, ман. / 482 °C при давлении 13,7 бар |
| Минимальная температура, °F (°C) | -20 (-28) |
| Номинальные параметры давления при комнатной температуре | 1000 фунтов на кв. дюйм, ман. при 100 °F / 68,9 бар при 37 °C |
| Класс обслуживания | Общего назначения |
| Материал наконечника штока | Сплав на основе кобальта |
| Тип штока | Сферический |
| Обработка поверхности | Обычная |
| Испытания | Испытание на утечку гелием согласно SCS-00020 |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010201 |
| eClass (6.1) | 37010201 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141609 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141609 |
| UNSPSC (15.1) | 40141609 |
| UNSPSC (17.1001) | 40141609 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
