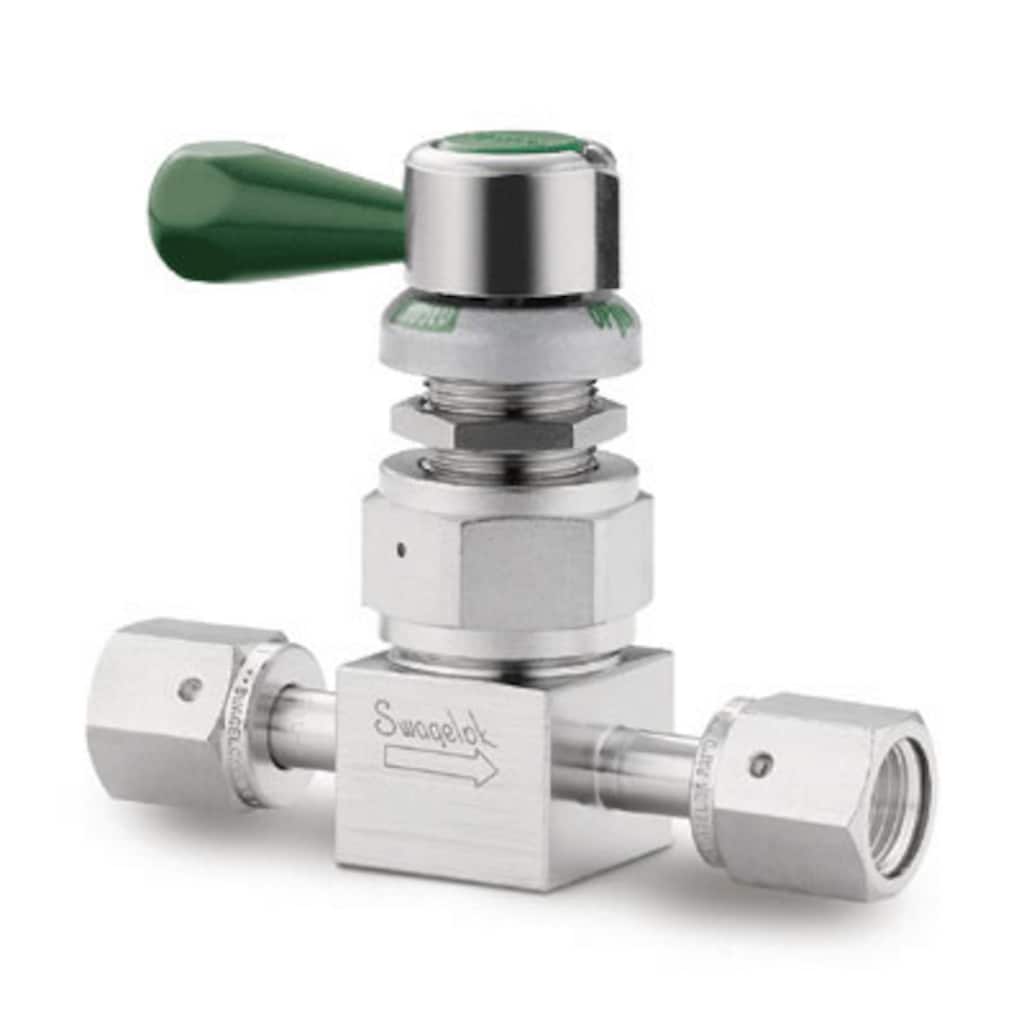

Vanne à membrane haute pression haute pureté en acier inoxydable, raccord VCR Swagelok femelle 1/4 po, poignée à levier
Код изделия: SS-DLV51
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
GeradeErfüllen Sie die hochreinen oder ultrahochreinen Systemanforderungen mit Swagelok-Membranventilen, die in verschiedenen Größen, Werkstoffen und Konfigurationen für zahlreiche Anwendungen verfügbar sind. Войдите или зарегистрируйтесь, чтобы просмотреть цену ContactSi vous avez des questions concernant ce produit, prenez contact avec votre distributeur agréé. Celui-ci pourra également vous renseigner sur des services qui vous permettront de tirer le meilleur parti de votre investissement.
Sélection des produits en toute sécurité :
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système. Предупреждение: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
|
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système.
Предупреждение: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Vanne à membrane haute pression haute pureté en acier inoxydable, raccord VCR Swagelok femelle 1/4 po, poignée à levier
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
Gerade
Бессальниковая цельнометаллическая герметизация; Рабочее давление от вакуума до 241 бара (3500 фунтов на кв. дюйм, ман.); Температура от -73 до 121°C (от -100 до 250°F)
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Features: p surface finish specifications, static particle counting, moisture analysis, hydrocarbon analysis, ionic cleanliness.
Содержание: В настоящем документе изложены инструкции, используемые компанией Swagelok® для производства продуктов из нержавеющей стали сверхвысокой степени чистоты с электрополировкой, а также продуктов из пластмассы сверхвысокой степени чистоты. Настоящий документ необходимо использовать в сочетании с каталогами продуктов, техническими бюллетенями и отчетами для получения полной информации о продукте.
Серия DL, серия DS, Инструкции по обслуживанию
Все сварочные операции должны выполняться квалифици-рованным персоналом в соответствии с указаниями раздела IX Норм и Правил A
Технические характеристики
SS-DLV51 — Vanne à membrane haute pression haute pureté en acier inoxydable, raccord VCR Swagelok femelle 1/4 po, poignée à levier
| Атрибут | Значение |
|---|---|
| Steuerkopfart | Manuell |
| Körperwerkstoff | Edelstahl 316L |
| Reinigungsverfahren | Spezialreinigung und -verpackung (SC-11) |
| Größe Verbindung 1 | 1/4 Zoll |
| Typ Verbindung 1 | VCR-Fitting (Metalldichtung) mit Innengewinde |
| Größe Verbindung 2 | 1/4 Zoll |
| Typ Verbindung 2 | VCR-Fitting (Metalldichtung) mit Innengewinde |
| Maximaler Cv | 0.14 |
| Ventilkörper | 2-WegeGerade |
| Dichtung | PTFE-beschichtet Edelstahl 316 |
| Grifffarbe | Grün |
| Griffart | Hebel |
| Maximale Temperatur °F (°C) | 250 (121) |
| Max. Temperatur-Druckeinsatzbereich | 121°C bei 192 BAR/250°F bei 2800 PSIG |
| Minimum-Temperatur °F (°C) | -100 (-73) |
| Raumtemperatur-Druckeinsatzbereich | 241 BAR bei 20 °C /3500 PSIG bei 70 °F |
| Sitzwerkstoff | PCTFE |
| Oberflächengüte | 0,51 µm (20 µin) Ra |
| eClass (4.1) | 37010206 |
| eClass (5.1.4) | 37011800 |
| eClass (6.0) | 37011801 |
| eClass (6.1) | 37011801 |
| eClass (10.1) | 37011801 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141621 |
| UNSPSC (11.0501) | 40141621 |
| UNSPSC (13.0601) | 40141621 |
| UNSPSC (15.1) | 40141621 |
| UNSPSC (17.1001) | 40183102 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
Похожие изделия
|
Код изделия
|
Материал корпуса
|
Размер соединения 1
|
Тип соединения 1
|
Размер соединения 2
|
Тип соединения 2
|
|
|---|---|---|---|---|---|---|
| 6LV-DLBW4 | 316L VAR | 1/4 дюйма | Трубное соединение под приварку встык | 1/4 дюйма | Трубное соединение под приварку встык | Просмотр изделия |
| 6LV-DSBW4 | 316L VAR | 1/4 дюйма | Трубное соединение под приварку встык | 1/4 дюйма | Трубное соединение под приварку встык | Просмотр изделия |
| 6LV-DSBW6 | 316L VAR | 3/8 дюйма | Трубное соединение под приварку встык | 3/8 дюйма | Трубное соединение под приварку встык | Просмотр изделия |
| SS-DLS4 | Нержавеющая сталь 316L | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | Просмотр изделия |
| SS-DLS6 | Нержавеющая сталь 316L | 3/8 дюйма | Трубный обжимной фитинг Swagelok® | 3/8 дюйма | Трубный обжимной фитинг Swagelok® | Просмотр изделия |
| SS-DLS6MM | Нержавеющая сталь 316L | 6 мм | Трубный обжимной фитинг Swagelok® | 6 мм | Трубный обжимной фитинг Swagelok® | Просмотр изделия |
| SS-DLS8MM | Нержавеющая сталь 316L | 8 мм | Трубный обжимной фитинг Swagelok® | 8 мм | Трубный обжимной фитинг Swagelok® | Просмотр изделия |
| SS-DLVCR4 | Нержавеющая сталь 316L | 1/4 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 1/4 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | Просмотр изделия |
| SS-DSM4F4A | Нержавеющая сталь 316L | 1/4 дюйма | Наруж. резьба NPT | 1/4 дюйма | Внутр. резьба NPT | Просмотр изделия |
| SS-DSS4 | Acier inoxydable 316L | 1/4 po | Raccord Swagelok® pour tubes | 1/4 po | Raccord Swagelok® pour tubes | Просмотр изделия |
| SS-DSS6 | Acier inoxydable 316L | 3/8 po | Raccord Swagelok® pour tubes | 3/8 po | Raccord Swagelok® pour tubes | Просмотр изделия |
| SS-DSTW4 | Acier inoxydable 316L | 1/4 po | Tube à souder par emboîtement | 1/4 po | Tube à souder par emboîtement | Просмотр изделия |
| SS-DSV51 | Acier inoxydable 316L | 1/4 po | VCR femelle (joint métallique) | 1/4 po | VCR femelle (joint métallique) | Просмотр изделия |
| SS-DSVCR4 | Acier inoxydable 316L | 1/4 po | Raccord à étanchéité de surface (joint métallique) VCR mâle | 1/4 po | Raccord à étanchéité de surface (joint métallique) VCR mâle | Просмотр изделия |
