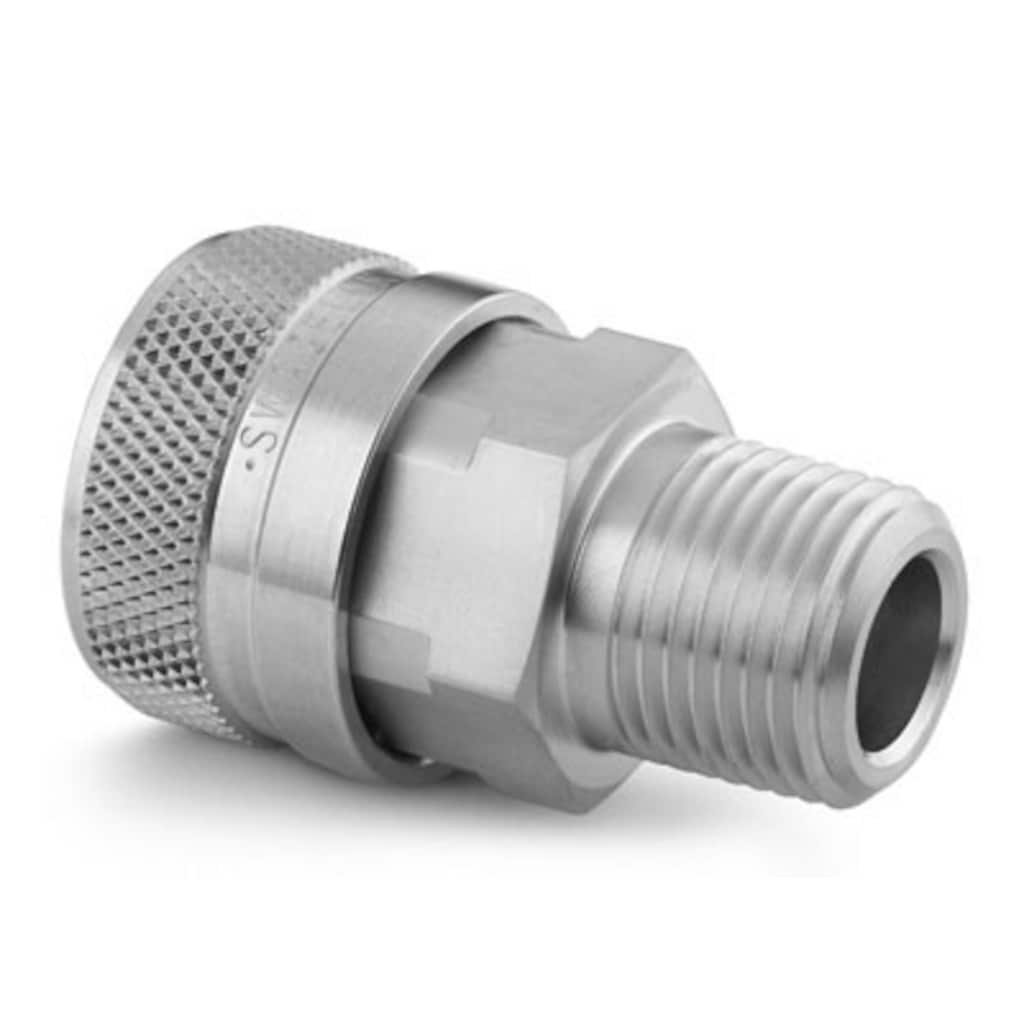

Corps de raccord rapide plein débit en acier inoxydable, Cv de 23,6, filetage NPT mâle 3/4 po
Réf. pièce : SS-QF12-B-12PM
|
||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Spécifications
CorpsObtenez un écoulement sans entrave et facilitez les tâches de maintenance dans vos systèmes de transfert, d'évacuation et de purge, avec les raccords rapides plein débit Swagelok Ouvrir une session ou s’inscrire pour afficher des prix КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Attention: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants. |
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Attention: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants.
Corps de raccord rapide plein débit en acier inoxydable, Cv de 23,6, filetage NPT mâle 3/4 po
Ouvrir une session ou s’inscrire pour afficher des prix
Catalogues
Corps
■ 着脱時のひねり、回転、レンチ操作が不要/■ 型式: シングル・エンド・シャット・オフ(SESO)型、ダブル・エンド・シャット・オフ(DESO)型、フル・フロー型
To Couple: Align stem with body. Pull body sleeve back.
Spécifications
SS-QF12-B-12PM — Corps de raccord rapide plein débit en acier inoxydable, Cv de 23,6, filetage NPT mâle 3/4 po
| Attribut | Valeur |
|---|---|
| Matériau du corps | Acier inoxydable 316 |
| Procédé de nettoyage | Nettoyage et conditionnement standard (SC-10) |
| Dimension du raccordement 1 | 3/4 po |
| Type du raccordement 1 | Filetage NPT mâle |
| Cv maximal | 26,0 en association avec une tige |
| Lubrifiant | Dow Corning 111 |
| Matériau des joints toriques | Élastomère fluorocarboné FKM |
| Pression nominale, accouplé, à la temp. max. | 100 PSIG À 400°F / 6,8 BAR À 204°C |
| Pression nominale, accouplé, à temp. amb. | 4000 PSIG À 70°F / 275 BAR À 21°C |
| Série | QF12 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Ressources
Produits similaires
|
Réf. pièce
|
Matériau du corps
|
Dimension du raccordement 1
|
Type du raccordement 1
|
Dimension du raccordement 2
|
Type du raccordement 2
|
|
|---|---|---|---|---|---|---|
| B-QF12-B-12PF | 真ちゅう | 3/4 インチ | NPTめねじ | - | - | Afficher le produit |
| B-QF4-B-4PF | 真ちゅう | 1/4 インチ | NPTめねじ | - | - | Afficher le produit |
| B-QF4-B-4PM | 真ちゅう | 1/4 インチ | NPTおねじ | - | - | Afficher le produit |
| B-QF8-B-8PF | 真ちゅう | 1/2 インチ | NPTめねじ | - | - | Afficher le produit |
| SS-QF12-B-1210 | 316 ステンレス鋼 | 3/4 インチ | Swagelok®チューブ継手 | - | - | Afficher le produit |
| SS-QF12-B-12PF | 316 ステンレス鋼 | 3/4 インチ | NPTめねじ | - | - | Afficher le produit |
| SS-QF16-B-1610 | 316 Stainless Steel | 1 in. | Swagelok® Tube Fitting | - | - | Afficher le produit |
| SS-QF16-B-16PF | 316 Stainless Steel | 1 in. | Female NPT | - | - | Afficher le produit |
| SS-QF16-B-16PM | 316 Stainless Steel | 1 in. | Male NPT | - | - | Afficher le produit |
| SS-QF4-B-400 | 316 Stainless Steel | 1/4 in. | Swagelok® Tube Fitting | - | - | Afficher le produit |
| SS-QF4-B-4FT | 316 스테인리스강 | 1/4인치 | 암나사 ISO 경사나사 | - | - | Afficher le produit |
| SS-QF4-B-4MS | 316 스테인리스강 | 1/4인치 | 수나사 ISO 평행나사 | - | - | Afficher le produit |
| SS-QF4-B-4MT | 316 스테인리스강 | 1/4인치 | 수나사 ISO 경사나사 | - | - | Afficher le produit |
| SS-QF4-B-4PF | 316 스테인리스강 | 1/4인치 | 암나사 NPT | - | - | Afficher le produit |
| SS-QF4-B-4PM | 316 스테인리스강 | 1/4인치 | 수나사 NPT | - | - | Afficher le produit |
| SS-QF4-B-600 | 316 스테인리스강 | 3/8인치 | Swagelok® 튜브 피팅 | - | - | Afficher le produit |
| SS-QF4-B-6M0 | 316 스테인리스강 | 6mm | Swagelok® 튜브 피팅 | - | - | Afficher le produit |
| SS-QF4-B-6PF | 316 스테인리스강 | 3/8인치 | 암나사 NPT | - | - | Afficher le produit |
| SS-QF4-B-6PM | 316 스테인리스강 | 3/8인치 | 수나사 NPT | - | - | Afficher le produit |
| SS-QF8-B-600 | 316 스테인리스강 | 3/8인치 | Swagelok® 튜브 피팅 | - | - | Afficher le produit |
| SS-QF8-B-6PF | 316 스테인리스강 | 3/8인치 | 암나사 NPT | - | - | Afficher le produit |
| SS-QF8-B-810 | 316 스테인리스강 | 1/2인치 | Swagelok® 튜브 피팅 | - | - | Afficher le produit |
| SS-QF8-B-8FS | Acier inoxydable 316 | 1/2 po | filetage cylindrique ISO/BSP femelle 1/2 po | - | - | Afficher le produit |
| SS-QF8-B-8MS | Acier inoxydable 316 | 1/2 po | Filetage cylindrique ISO mâle | - | - | Afficher le produit |
| SS-QF8-B-8PF | Acier inoxydable 316 | 1/2 po | Filetage NPT femelle | - | - | Afficher le produit |
| SS-QF8-B-8PM | Acier inoxydable 316 | 1/2 po | Filetage NPT mâle | - | - | Afficher le produit |
