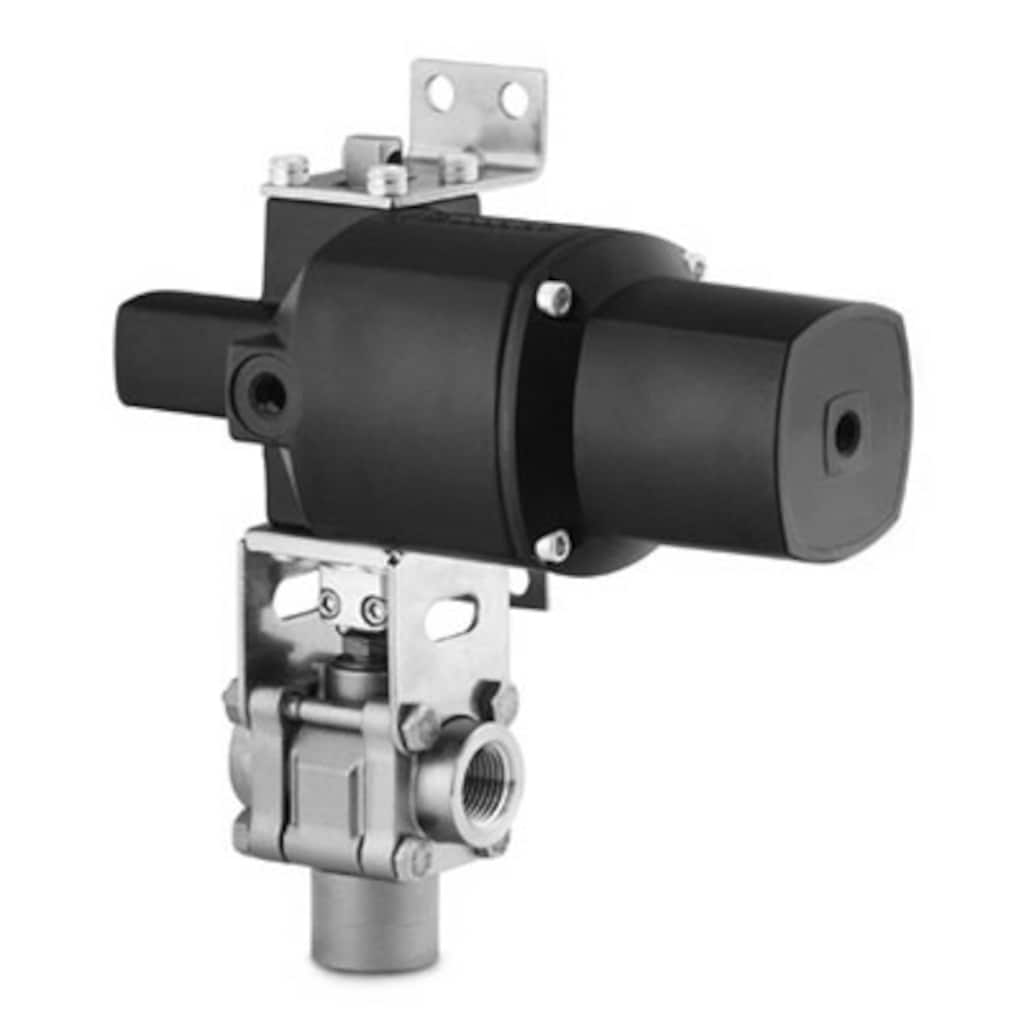

3-ходовой шаровой кран с 3-компонентным корпусом серии 60 из нерж. стали, седла из армированного фторопласта (PTFE), внутр. резьба NPT 1/2 дюйма, привод с пруж. возвр. 3-way 316 SS valve with 1/2" FNPT ports, reinforced PTFE seats, and spring-return pneumatic actuator for reliable switching in process applications.
Art.-Nr.: SS-63XTF8-53S
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten
3方タイプ（切り替え用）独自のコーン・ディスク・スプリング式シート、2ピース構成のライブ・ロード式シェブロン型（山型）ステム・パッキンを搭載したプロセス／計装用3ピース型60 シリーズ・ボール・バルブは、信頼性が高く、メンテナンスの頻度を低減することができます。 Einloggen oder anmelden, um den Preis anzuzeigen КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Warnung: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Warnung: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
3-ходовой шаровой кран с 3-компонентным корпусом серии 60 из нерж. стали, седла из армированного фторопласта (PTFE), внутр. резьба NPT 1/2 дюйма, привод с пруж. возвр.
3-way 316 SS valve with 1/2" FNPT ports, reinforced PTFE seats, and spring-return pneumatic actuator for reliable switching in process applications.
Einloggen oder anmelden, um den Preis anzuzeigen
Kataloge
3方タイプ（切り替え用）
1/8 ~ 2 in. 및 6 ~ 25 mm 크기; 스텐레스강, 탄소강, 황동 및 특수 합금 재질; 개폐용 (2-방향) 및 방향 전환용 (3-방향) 밸브 ; 여러 조건을 보정하도록 설계된 시트; 활하중, 2 피스 스템 패킹
Features: Operating temperatures up to 400°F (204°C); Working pressures up to 2200 psig (151 bar); Stainless steel or carbon steel construction
Latch lock handle assembly to 4-bolt and 8-bolt 60 series ball valves
Features: Swagelok® electric actuators can be used to control the position of many Swagelok ball valves; alternating- and direct-current models are available. An electrical signal is used to change valve position from remote locations. Integral limit switches provide an output signal of the valve position, even between positions.
특징: 래크피니언 공기작동식 개폐기, 솔레노이드 밸브, 리미트 스위치; ISO 5211-준수 공기작동식 개폐기, 솔레노이드 밸브, 리미트 스위치, 위치 센서; 현장 조립용 완전 개폐 어셈블리 및 키트
산소 시스템 안전 산소 시스템을 설계하고 이용하는 책임은 사용자에게 있으며, 산소의 안전한 사용을 위해 반드시 자격을 갖춘 전문가의 도움을 받아야 합니다. 그림 1 범위 본 기술 보고서에서는 산소의 안전한 취급에 필요한 몇 가지 유의사항을 간략히 소개합니다. 뒷 장에 나열된 많은 참조 문서에 이러한 정보들이 나와 있으며 고객에게 서비스로 제공됩니다. 당사는 산소에 관한 전문업체가 아니므로 산소 시스템에 대한 엔지니어링 컨설팅은 하지 않습니다.
Mounting Bracket Kit Contents; Actuator Kit Contents; Tools Required; Actuator Preparation; Valve Preparation; Mounting Instructions.
S60P steam series ball valve maintenance instructions
Valves may be welded into system WITHOUT disassembly; Valve disassembly will damage flange seals and require their replacement; Additional seal kits are available for routine maintenance.
Features: 40G, 40, 60, 83, H83, SK, and FKB Series Valves, AFS Ball Valves; Calculate valve operating torque; Choose actuators and related components; Select mounting bracket kits
Electric Actuator Installation
Open the valve; Remove the body fastener from the “C” location on the swing-away side of the valve; Loosen the remaining body fasteners.
범위 이 문서에서는 Swagelok및 관련 공급자가 ASTM G93 레벨 C에 언급된 제품 청정도 요건을 준수하기 위해 사용하는 가이드라인을 설명합니다. 이 문서는 유체가 접촉되는 시스템 부품에만 한정적으로 적용됩니다. 이 문서는 제품 카탈로그, 기술 보고서 및 기타 보고서들과 함께 이용해야 합니다.
Using a box wrench, remove the stem nut, stem springs, stop plate and lever handle; 63 series only: Place extended handle positioner plate on stem.
To ensure proper valve function, valve must be installed with flow in the direction indicated by the arrow on the valve body.
Caution: Pneumatic actuator operation is sensitive to valve packing nut adjustment.
Abstract of Cleaning Procedure For Chlorine Series Valves.
Kit contents: Standard Fastener (bolt or stud 3), Instruction sheet, Black Fastener (bolt or stud), Stem nuts (2), Body nuts (8), Lubricants (1), Material Safety Data Sheets (1)
Warning: Before servicing any installed valve, you must depressurize the system cycle valve Mounting Namur Style Bracket to 2-way 60 series ball valve.
60 Series Ball Valves, 4-Bolt, No Lube Instructions
This document specifies guidelines used by Swagelok Company for producing stainless steel products intended for photovoltaic (PV) applications.
This ball replacement kit must be used with the proper 60 series seal maintenance kit.
This stem replacement kit must be used with the proper60 series seal maintenance kit.
60 and 60X Series 4-Bolt Ball Valves Maintenance Instructions
60 Series Flange Seal Installation
Technische Daten
SS-63XTF8-53S — 3-ходовой шаровой кран с 3-компонентным корпусом серии 60 из нерж. стали, седла из армированного фторопласта (PTFE), внутр. резьба NPT 1/2 дюйма, привод с пруж. возвр.
| Attribute | Wert |
|---|---|
| アクチュエーター型式 | Серия 153 |
| アクチュエーター作動モード | Переключающий, с пружинным возвратом |
| アクチュエーター・タイプ | Пневматический |
| ボール型/ステム材質 | Нержавеющая сталь |
| ボディ材質 | Нержавеющая сталь 316 |
| 洗浄プロセス | Стандартная инструкция по очистке и упаковке (SC-10) |
| コネクション1 サイズ | 1/2 дюйма |
| コネクション1 タイプ | Внутр. резьба NPT |
| コネクション2 サイズ | 1/2 дюйма |
| コネクション2 タイプ | Внутр. резьба NPT |
| コネクション3 サイズ | 1/2 дюйма |
| コネクション3 タイプ | Внутр. резьба NPT |
| 最大Cv | 5 |
| ファスナー材質 | Нержавеющая сталь 316 |
| フランジ・シール材質 | фторуглерод FKM |
| フロー･パターン | 3-ходовые, переключающие |
| 低排出ガス認定 | Да |
| 室温における最高使用圧力 | 1000 фунтов на кв. дюйм, ман. при 100 °F / 68,9 бар при 37 °C |
| シート材質 | Армированный полиэфирэфиркетон (PTFE) |
| シート・スプリング材質 | Нержавеющая сталь 316 |
| サービス・クラス | Общего назначения |
| ステム・ベアリング材質 | Сплав X750 |
| 試験 | Испытание согласно WS-22 |
| eClass (4.1) | 37011005 |
| eClass (5.1.4) | 37010401 |
| eClass (6.0) | 37010401 |
| eClass (6.1) | 37010401 |
| eClass (10.1) | 37010401 |
| UNSPSC (4.03) | 40141607 |
| UNSPSC (10.0) | 40141607 |
| UNSPSC (11.0501) | 40141607 |
| UNSPSC (13.0601) | 40141607 |
| UNSPSC (15.1) | 40141607 |
| UNSPSC (17.1001) | 40183106 |
