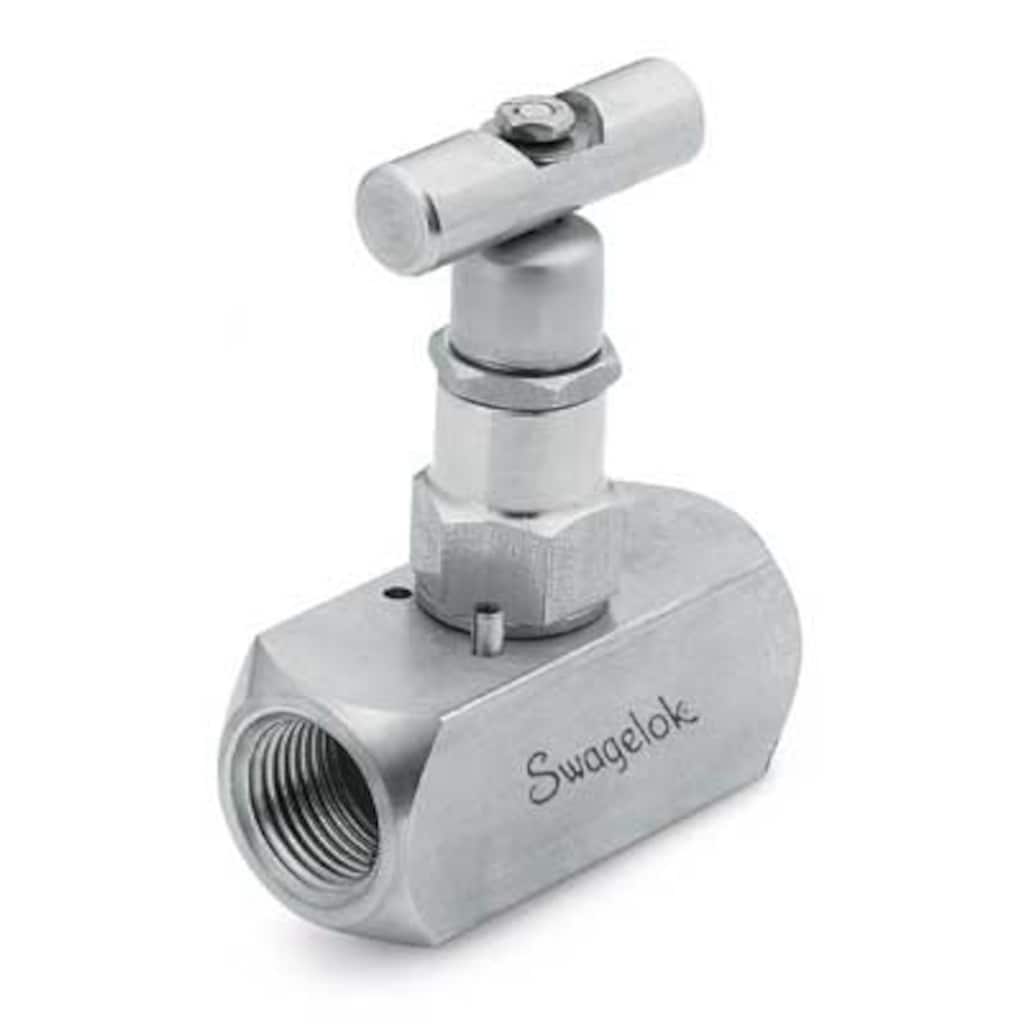

Nadelventile für allgemeinen Einsatz, Edelstahl, 1/2 Zoll NPT-Innengewinde, 5,0 mm (0,20 Zoll) Bohrung Grafoil-Packung
Код изделия: SS-4GUF8-G
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
GeradeNadelventile der Serie GU sind zum Einsatz bei allgemeinen Anwendungen zum Absperren und Belüften von Systemmedien vorgesehen. Die nicht drehende Kugel-Spindelspitze aus gehärtetem Edelstahl sichert zuverlässiges Absperren und eine lange Lebensdauer. Войдите или зарегистрируйтесь, чтобы просмотреть цену КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Предупреждение: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen. |
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Предупреждение: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Nadelventile für allgemeinen Einsatz, Edelstahl, 1/2 Zoll NPT-Innengewinde, 5,0 mm (0,20 Zoll) Bohrung Grafoil-Packung
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
Gerade
Configuration droite et en angle; Corps en acier inoxydable ou en acier au carbone; Pressions de service jusqu’à 413 bar (6000 psig); Températures jusqu’à 232°C (450°F) avec une garniture en PTFE ; jusqu’à 343°C (650°F) avec une garniture optionnelle en graphite
Технические характеристики
SS-4GUF8-G — Nadelventile für allgemeinen Einsatz, Edelstahl, 1/2 Zoll NPT-Innengewinde, 5,0 mm (0,20 Zoll) Bohrung Grafoil-Packung
| Атрибут | Значение |
|---|---|
| Körperwerkstoff | Edelstahl 316 |
| Reinigungsverfahren | Standardreinigung und -verpackung (SC-10) |
| Größe Verbindung 1 | 1/2 Zoll |
| Typ Verbindung 1 | NPT Innengewinde |
| Größe Verbindung 2 | 1/2 Zoll |
| Typ Verbindung 2 | NPT Innengewinde |
| Maximaler Cv | 0.45 |
| Ventilkörper | 2-Wege, Absperr, Gerade |
| Hohe Temp. | Hohe Temp. |
| Niedrigemission-zertifiziert | Ja |
| Maximale Temperatur °F (°C) | 650 (343) |
| Minimum-Temperatur °F (°C) | -20 (-28) |
| Bohrung | 0.2 |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010203 |
| eClass (6.1) | 37010203 |
| eClass (10.1) | 37010203 |
| UNSPSC (4.03) | 40141602 |
| UNSPSC (10.0) | 40141602 |
| UNSPSC (11.0501) | 40141602 |
| UNSPSC (13.0601) | 40141602 |
| UNSPSC (15.1) | 40141602 |
| UNSPSC (17.1001) | 40141602 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
Похожие изделия
|
Код изделия
|
Материал корпуса
|
Размер соединения 1
|
Тип соединения 1
|
Размер соединения 2
|
Тип соединения 2
|
|
|---|---|---|---|---|---|---|
| SS-4GUF4 | Acier inoxydable 316 | 1/4 po | Filetage NPT femelle | 1/4 po | Filetage NPT femelle | Просмотр изделия |
| SS-4GUF6 | Acier inoxydable 316 | 3/8 po | Filetage NPT femelle | 3/8 po | Filetage NPT femelle | Просмотр изделия |
| SS-4GUF8 | Acier inoxydable 316 | 1/2 po | Filetage NPT femelle | 1/2 po | Filetage NPT femelle | Просмотр изделия |
| SS-4GUM4-F4 | Acier inoxydable 316 | 1/4 po | Filetage NPT mâle | 1/4 po | Filetage NPT femelle | Просмотр изделия |
| SS-4GUM8-F8 | Acier inoxydable 316 | 1/2 po | Filetage NPT mâle | 1/2 po | Filetage NPT femelle | Просмотр изделия |
| SS-8GUF12 | Acier inoxydable 316 | 3/4 po | Filetage NPT femelle | 3/4 po | Filetage NPT femelle | Просмотр изделия |
| SS-8GUF8 | Acier inoxydable 316 | 1/2 po | Filetage NPT femelle | 1/2 po | Filetage NPT femelle | Просмотр изделия |
