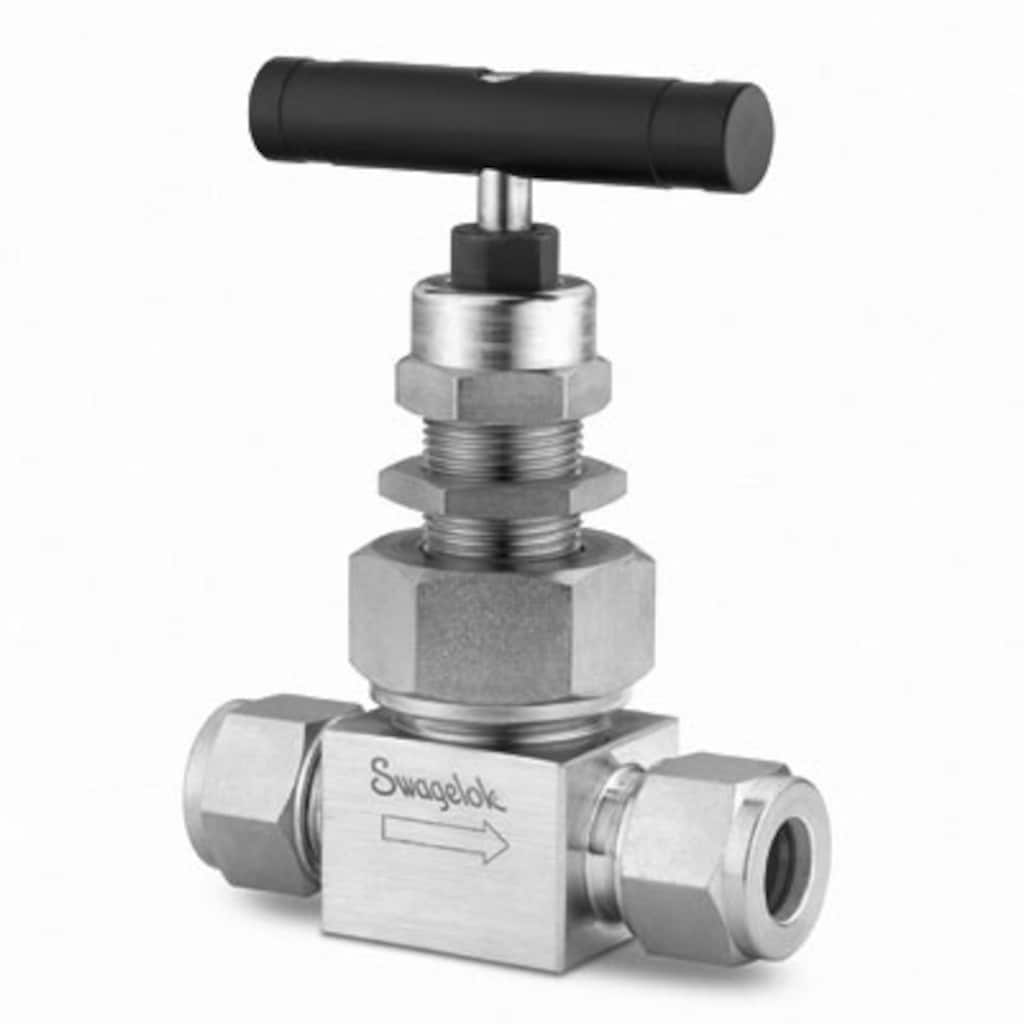

ステンレス鋼製過酷条件用ユニオン・ボンネット型ニードル・バルブ、0.35 Cv、6 mmサイズSwagelokチューブ継手、ボール型ステム
부품 번호: SS-3NBS6MM
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
사양
직선형, 볼 스템유니온 보닛 니들 밸브는 최대 사용 압력 10000psig(689bar) 및 최대 온도 1200°F(648°C) 까지 다양한 재질로 이용 가능합니다. 로그인 또는 회원가입하여 가격 보기 お問い合わせ本製品に関するご質問は、担当のスウェージロック指定販売会社までお問い合わせください。指定販売会社は、投資を最大限に活用するためのアドバイスも提供いたします。
安全な製品の選定について：
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。 경고: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes.
|
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。
경고: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes.
ステンレス鋼製過酷条件用ユニオン・ボンネット型ニードル・バルブ、0.35 Cv、6 mmサイズSwagelokチューブ継手、ボール型ステム
로그인 또는 회원가입하여 가격 보기
카탈로그
직선형, 볼 스템
Presiones de trabajo de hasta 689 bar (10.000 psig); Temperaturas desde -53 a 232°C (-65 a 450°F) con empaquetadura de PTFE;hasta 648°C (1200°F) con empaquetadura de Grafoil®; Materiales, acero inoxidable 316, aleaciones 400, 20, 600 y C-276 y titanio
Características: Procedimiento de identificación paso a paso de roscas y conexiones finales.
Contenido del conjuntoEmpaquetadura de PTFE, Empaquetadura de UHMWPE
Este documento especifica las directrices seguidas por Swagelok® Company y sus proveedores, para asegurar el cumplimiento de los requisitos de limpieza del producto según está establecido por ASTM G93 Nivel C.
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Swagelok® Specification SC-10 defines the cleaning, lubrication, assembly, and packaging requirements for standard Swagelok products and describes practices used to meet these requirements.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.
La soldadura debe ser realizada por personal cualificado, como se detalla en la Sección IX del reglamento de calderas y depósitos a presión (Boiler Code) de ASME.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
사양
SS-3NBS6MM — ステンレス鋼製過酷条件用ユニオン・ボンネット型ニードル・バルブ、0.35 Cv、6 mmサイズSwagelokチューブ継手、ボール型ステム
| 속성 | 값 |
|---|---|
| 몸체 재질 | Acero inoxidable 316 |
| 세정 공정 | Limpieza y Embalaje estándar (SC-10) |
| 연결구 1 크기 | 6 mm |
| 연결구 1 종류 | Racor Swagelok® |
| 연결구 2 크기 | 6 mm |
| 연결구 2 종류 | Racor Swagelok® |
| CV 최대 | 0.35 |
| 유로 형태 | Modelo recto (2 vías) |
| 핸들 스타일 | Barra de aluminio |
| 최대 온도, °F(°C) | 450 (232) |
| 최대 온도 압력 등급 | 232°C @ 284 BAR / 450°F @ 4130 PSIG |
| 최소 온도, °F(°C) | -65 (-53) |
| 오리피스 | 0,156 pulg. |
| 실온 압력 등급 | 413 BAR @ 37°C / 6000 PSIG @ 100°F |
| 스템 팁 재질 | Aleación con base de cobalto |
| 스템 유형 | Obturador esférico |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010203 |
| eClass (6.1) | 37010203 |
| eClass (10.1) | 37010203 |
| UNSPSC (4.03) | 40141602 |
| UNSPSC (10.0) | 40141602 |
| UNSPSC (11.0501) | 40141602 |
| UNSPSC (13.0601) | 40141602 |
| UNSPSC (15.1) | 40141602 |
| UNSPSC (17.1001) | 40183103 |
자원
비슷한 제품
|
부품 번호(Part #)
|
몸체 재질
|
연결구 1 크기
|
연결구 1 종류
|
연결구 2 크기
|
연결구 2 종류
|
|
|---|---|---|---|---|---|---|
| HC-3NBS4-HC | Aleación C-276 | 1/4 pulg. | Racor Swagelok® | 1/4 pulg. | Racor Swagelok® | 제품 보기 |
| SS-12NBF12 | Acero inoxidable 316 | 3/4 pulg. | NPT hembra | 3/4 pulg. | NPT hembra | 제품 보기 |
| SS-12NBF8 | Acero inoxidable 316 | 1/2 pulg. | NPT hembra | 1/2 pulg. | NPT hembra | 제품 보기 |
| SS-12NBF8-G | Acero inoxidable 316 | 1/2 pulg. | NPT hembra | 1/2 pulg. | NPT hembra | 제품 보기 |
| SS-12NBS12 | Acero inoxidable 316 | 3/4 pulg. | Racor Swagelok® | 3/4 pulg. | Racor Swagelok® | 제품 보기 |
| SS-12NBS12-G | Acero inoxidable 316 | 3/4 pulg. | Racor Swagelok® | 3/4 pulg. | Racor Swagelok® | 제품 보기 |
| SS-12NBS16 | Acero inoxidable 316 | 1 pulg. | Racor Swagelok® | 1 pulg. | Racor Swagelok® | 제품 보기 |
| SS-12NBS8 | Acero inoxidable 316 | 1/2 pulg. | Racor Swagelok® | 1/2 pulg. | Racor Swagelok® | 제품 보기 |
| SS-12NBS8-G | Acero inoxidable 316 | 1/2 pulg. | Racor Swagelok® | 1/2 pulg. | Racor Swagelok® | 제품 보기 |
| SS-12NBSW8P-G | Acero inoxidable 316 | 1/2 pulg. | Soldadura de tubería por encastre | 1/2 pulg. | Soldadura de tubería por encastre | 제품 보기 |
| SS-3NBF2 | Acero inoxidable 316 | 1/8 pulg. | NPT hembra | 1/8 pulg. | NPT hembra | 제품 보기 |
| SS-3NBF4 | Acero inoxidable 316 | 1/4 pulg. | NPT hembra | 1/4 pulg. | NPT hembra | 제품 보기 |
| SS-3NBF4-G | Acero inoxidable 316 | 1/4 pulg. | NPT hembra | 1/4 pulg. | NPT hembra | 제품 보기 |
| SS-3NBS2-G | Acero inoxidable 316 | 1/8 pulg. | Racor Swagelok® | 1/8 pulg. | Racor Swagelok® | 제품 보기 |
| SS-3NBS4 | Acero inoxidable 316 | 1/4 pulg. | Racor Swagelok® | 1/4 pulg. | Racor Swagelok® | 제품 보기 |
| SS-3NBS4-BKP-G | Acero inoxidable 316 | 1/4 pulg. | Racor Swagelok® | 1/4 pulg. | Racor Swagelok® | 제품 보기 |
| SS-3NBS4-G | Acero inoxidable 316 | 1/4 pulg. | Racor Swagelok® | 1/4 pulg. | Racor Swagelok® | 제품 보기 |
| SS-3NBS6MM-G | Acero inoxidable 316 | 6 mm | Racor Swagelok® | 6 mm | Racor Swagelok® | 제품 보기 |
| SS-3NBVCR4 | Acero inoxidable 316 | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | 제품 보기 |
| SS-6HNBF8 | Acero inoxidable 316 | 1/2 pulg. | NPT hembra | 1/2 pulg. | NPT hembra | 제품 보기 |
| SS-6NBF4 | Acero inoxidable 316 | 1/4 pulg. | NPT hembra | 1/4 pulg. | NPT hembra | 제품 보기 |
| SS-6NBF6 | Acero inoxidable 316 | 3/8 pulg. | NPT hembra | 3/8 pulg. | NPT hembra | 제품 보기 |
| SS-6NBS10MM-G | 316 스테인리스강 | 10mm | Swagelok® 튜브 피팅 | 10mm | Swagelok® 튜브 피팅 | 제품 보기 |
| SS-6NBS12MM | 316 스테인리스강 | 12mm | Swagelok® 튜브 피팅 | 12mm | Swagelok® 튜브 피팅 | 제품 보기 |
| SS-6NBS12MM-G | Acier inoxydable 316 | 12 mm | Raccord pour tube Swagelok® | 12 mm | Raccord pour tube Swagelok® | 제품 보기 |
| SS-6NBS6 | Acier inoxydable 316 | 3/8 po | Raccord Swagelok® pour tubes | 3/8 po | Raccord Swagelok® pour tubes | 제품 보기 |
| SS-6NBS6-G | Acier inoxydable 316 | 3/8 po | Raccord Swagelok® pour tubes | 3/8 po | Raccord Swagelok® pour tubes | 제품 보기 |
| SS-6NBS8 | Acier inoxydable 316 | 1/2 po | Raccord Swagelok® pour tubes | 1/2 po | Raccord Swagelok® pour tubes | 제품 보기 |
| SS-6NBS8-G | Acier inoxydable 316 | 1/2 po | Raccord Swagelok® pour tubes | 1/2 po | Raccord Swagelok® pour tubes | 제품 보기 |
| SS-6NBSW8T-G | Acier inoxydable 316 | 1/2 po | Tube à souder par emboîtement | 1/2 po | Tube à souder par emboîtement | 제품 보기 |
