Corps de raccord rapide d'instrumentation en acier inoxydable, Cv de 0,2, filetage NPT femelle 1/4 po |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten
KörperSchnelle und mühelose Verbindungen mit Swagelok-Schnellkupplungen für Anwendungen, die häufige Verbindungen, minimalen Lufteinschluss und minimalen Verlust erfordern Einloggen oder anmelden, um den Preis anzuzeigen ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
安全な製品の選定について：
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。 Warnung: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants.
|
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。
Warnung: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants.
Corps de raccord rapide d'instrumentation en acier inoxydable, Cv de 0,2, filetage NPT femelle 1/4 po
Einloggen oder anmelden, um den Preis anzuzeigen
Kataloge
Körper
Schnelle und mühelose Verbindungen mit Swagelok-Schnellkupplungen für Anwendungen, die häufige Verbindungen, minimalen Lufteinschluss und minimalen Verlust erfordern
Pas besoin de tordre, de tourner ou de serrer à la clé, Modèles avec fermeture à une seule extrémité, fermeture à double extrémité et modèles à plein débit.
Caractéristiques : Procédure d’identification étape par étape des filetages et raccords.
Technische Daten

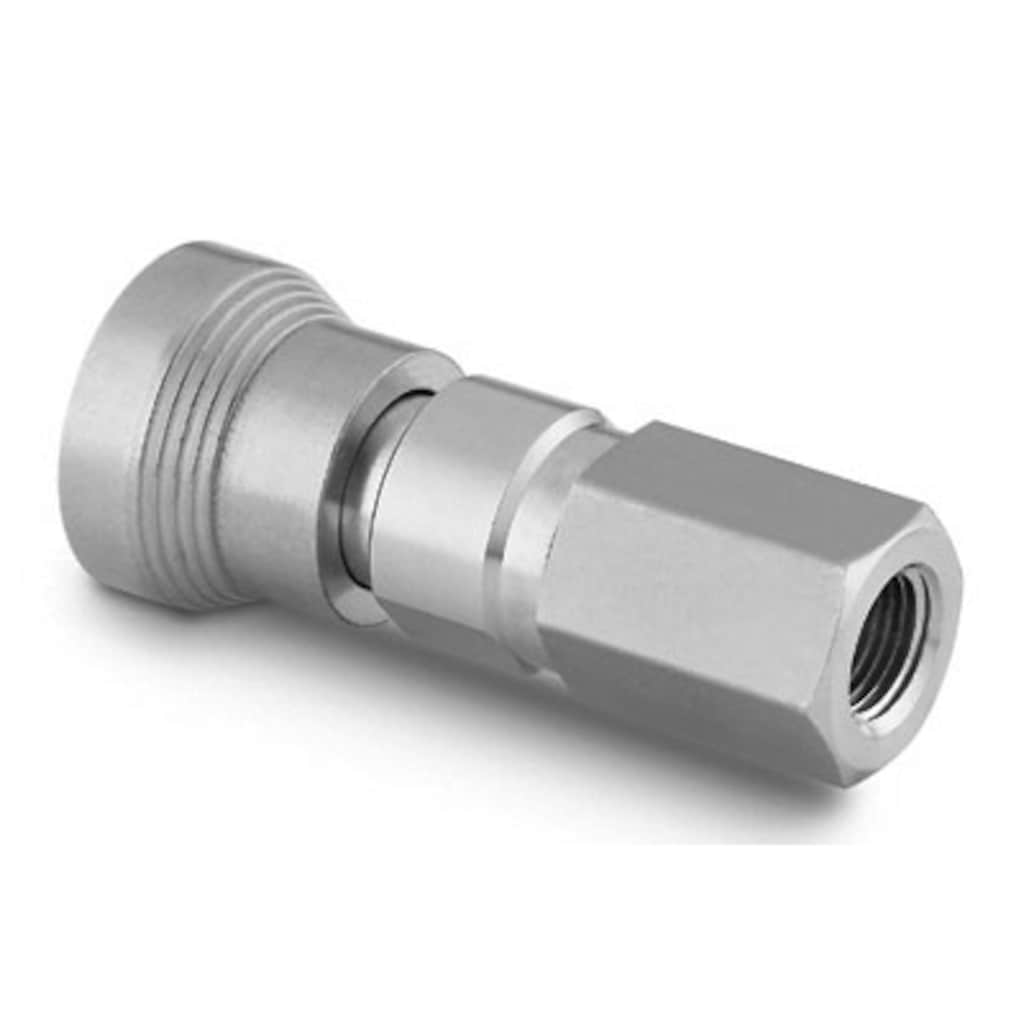

SS-QC4-B-4PF — Corps de raccord rapide d'instrumentation en acier inoxydable, Cv de 0,2, filetage NPT femelle 1/4 po
| Attribute | Wert |
|---|---|
| Lufteinschluss | 0,3 cm3 |
| Körperwerkstoff | Acier inoxydable 316 |
| Reinigungsverfahren | Nettoyage et conditionnement standard (SC-10) |
| Größe Verbindung 1 | 1/4 po |
| Typ Verbindung 1 | Filetage NPT femelle |
| Maximaler Cv | 0,2 en association avec une tige DESO ; 0,3 en association avec une tige SESO |
| Schmierstoff | Dow Corning 111 |
| O-Ring-Material | Élastomère fluorocarboné FKM |
| Druckbereich gekuppelt bei max. Temperatur | 250 PSIG À 400°F / 17,2 BAR À 204°C |
| Druckbereich gekuppelt bei Raumtemperatur | 3000 PSIG À 70°F / 206 BAR À 21°C |
| Druckbereich entkuppelt bei Raumtemperatur | 250 PSIG À 70°F / 17,2 BAR À 21°C |
| Druck / Temperatur-Bereich (Gekuppelt und Entkuppelt) | 250 PSIG À 70°F / 17,2 BAR À 21°C |
| Serie | QC4 |
| Medienverlust | 0,3 cm3 |
| Prüfung | 0,3 cm3 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
