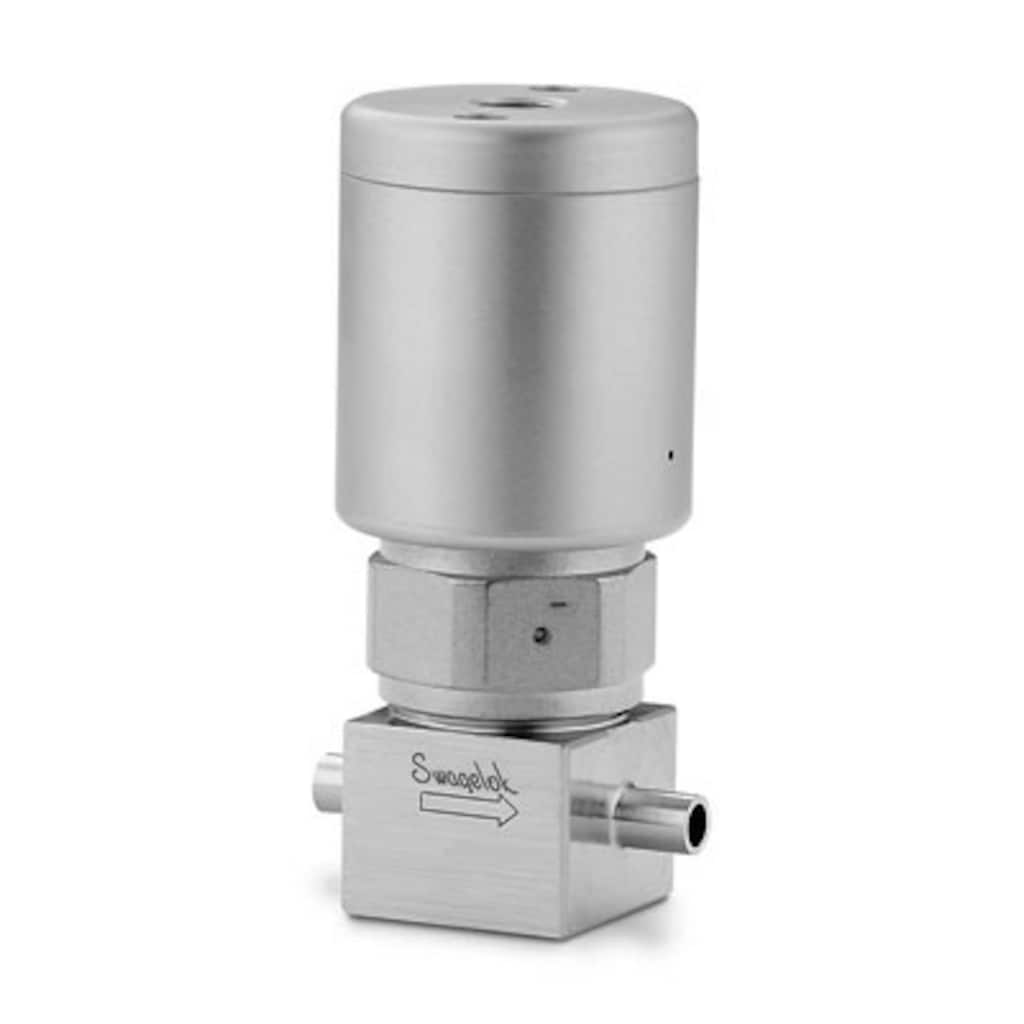

Membranventil UHP, 316L VIM-VAR, 1/4 Zoll Rohrstumpfschweißende, SC-11 gereinigt, pneumatischer Steuerkopf, normal geschlossen
Referencia #: 6LVV-DPBW4-P1-C
|
||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
Modelo Recto, con ActuadorLas válvulas de diafragma Swagelok están disponibles en variedad de tamaños, materiales y configuraciones para satisfacer sus necesidades en aplicaciones generales, de alta pureza y de ultra alta pureza. Inicie la sesión o regístrese para ver los precios 联系人如果您对本产品有疑问，请联系您当地的授权销售与服务中心。他们还可以告诉您有关支持服务的信息，帮助您获得最大的投资收益。
安全的产品选择：
请务必查看全部产品目录内容以保证系统设计者和用户进行安全的产品选择。选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是系统设计者和用户的重要责任。 Advertencia: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
|
请务必查看全部产品目录内容以保证系统设计者和用户进行安全的产品选择。选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是系统设计者和用户的重要责任。
Advertencia: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Membranventil UHP, 316L VIM-VAR, 1/4 Zoll Rohrstumpfschweißende, SC-11 gereinigt, pneumatischer Steuerkopf, normal geschlossen
Inicie la sesión o regístrese para ver los precios
Catálogos
Modelo Recto, con Actuador
Convient aux applications haute pureté; Corps en acier inoxydable 316L VIM-VAR; Modèles basse et haute pression; Raccordements VCR®, tube à souder bout à bout et raccordements pour montage modulaire en surface; Commande manuelle ou pneumatique
Caractéristiques : Procédure d’identification étape par étape des filetages et raccords.
This document specifies guidelines used by Swagelok Company for producing stainless steel products intended for photovoltaic (PV) applications.
Pages 1-4. Contiennent : Conception modulaire joint en « C » 38,1 mm (1,5 po.). Vannes : manuelles et pneumatiques à soufflet et à membrane. Détendeurs : modèles haut débit manuels et préréglés.
Ce document spécifie les lignes directrices suivies par Swagelok pour la fabrication de produits très haute pureté polis électrolytiquement (UHP). Ce document ne suffit pas à lui seul.
Features: This technical report provides data on Swagelok® DP series diaphragm valves. The report covers: surface finish specifications; inboard helium leak testing; particle counting; moisture analysis; hydrocarbon analysis; ionic cleanliness.
Le soudage doit être effectué par du personnel qualifié, comme spécifié à la Section IX du code des chaudières de l’ASME.
Especificaciones
6LVV-DPBW4-P1-C — Membranventil UHP, 316L VIM-VAR, 1/4 Zoll Rohrstumpfschweißende, SC-11 gereinigt, pneumatischer Steuerkopf, normal geschlossen
| Atributo | Valor |
|---|---|
| Material del Cuerpo | 316L VIM-VAR |
| Proceso de Limpieza | Spezialreinigung und -verpackung (SC-11) |
| Tamaño conexión 1 | 1/4 Zoll |
| Tipo de conexión 1 | Rohrstumpfschweißenden |
| Tamaño conexión 2 | 1/4 Zoll |
| Tipo de conexión 2 | Rohrstumpfschweißenden |
| Cv Máximo | 0.27 |
| Máxima Temperatura, °F (°C) | 150 (65) |
| Mínima Temperatura, °F (°C) | -10 (-23) |
| eClass (4.1) | 37010206 |
| eClass (5.1.4) | 37011800 |
| eClass (6.0) | 37011801 |
| eClass (6.1) | 37011801 |
| eClass (10.1) | 37011801 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141621 |
| UNSPSC (11.0501) | 40141621 |
| UNSPSC (13.0601) | 40141621 |
| UNSPSC (15.1) | 40141621 |
| UNSPSC (17.1001) | 40183102 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
Productos similares
|
# de Pieza
|
Material del Cuerpo
|
Tamaño conexión 1
|
Tipo de conexión 1
|
Tamaño conexión 2
|
Tipo de conexión 2
|
|
|---|---|---|---|---|---|---|
| 6LVV-DPA111P-C | Acier inoxydable 316L VIM-VAR | 1/4 po | Tube à souder bout à bout | 1/4 po | Tube à souder bout à bout | Ver producto |
| 6LVV-DPBW4-P-C | Acier inoxydable 316L VIM-VAR | 1/4 po | Tube à souder bout à bout | 1/4 po | Tube à souder bout à bout | Ver producto |
| 6LVV-DPC111P-C | Acier inoxydable 316L VIM-VAR | 1/4 po | Tube à souder bout à bout | 1/4 po | Tube à souder bout à bout | Ver producto |
| 6LVV-DPFR4-P1-C | 316L VIM-VAR | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | Ver producto |
| 6LVV-DPFR4-P-C | 316L VIM-VAR | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | Ver producto |
| 6LVV-DPFR4-P-CM | 316L VIM-VAR | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | Ver producto |
| 6LVV-DPFR4-P-O | 316L VIM-VAR | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | Ver producto |
| 6LVV-DPHVR4-P-C | 316L VIM-VAR | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Ver producto |
| 6LVV-DPL11P-C | 316L VIM-VAR | 1/4 Zoll | Rohrstumpfschweißenden | 1/4 Zoll | Rohrstumpfschweißenden | Ver producto |
| 6LVV-DPMR4-P-C | 316L VIM-VAR | 1/4 Zoll | Stirnseitige, drehbare Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige, drehbare Dichtung (Metalldichtscheibe) VCR-Außengewinde | Ver producto |
| 6LVV-DPR11P-C | 316L VIM-VAR | 1/4 Zoll | Rohrstumpfschweißenden | 1/4 Zoll | Rohrstumpfschweißenden | Ver producto |
| 6LVV-DPS4-C | 316L VIM-VAR | 1/4 Zoll | Swagelok® Rohrverschraubung | 1/4 Zoll | Swagelok® Rohrverschraubung | Ver producto |
| 6LVV-DPS4-O | 316L VIM-VAR | 1/4 Zoll | Swagelok® Rohrverschraubung | 1/4 Zoll | Swagelok® Rohrverschraubung | Ver producto |
| 6LVV-DPS6M-C | 316L VIM-VAR | 6 mm | Swagelok® Rohrverschraubung | 6 mm | Swagelok® Rohrverschraubung | Ver producto |
| 6LVV-DPTVR4-P | 316L VIM-VAR | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtung) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtung) VCR-Außengewinde | Ver producto |
| 6LVV-DPVFR4-P-C | 316L VIM-VAR | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtung) VCR-Innengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtung) VCR-Innengewinde | Ver producto |
| 6LVV-DPVR4-P1-C | 316L VIM-VAR | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Ver producto |
| 6LVV-DPVR4-P-C | 316L VIM-VAR | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Ver producto |
| 6LVV-DPVR4-P-O | 316L VIM-VAR | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Ver producto |
