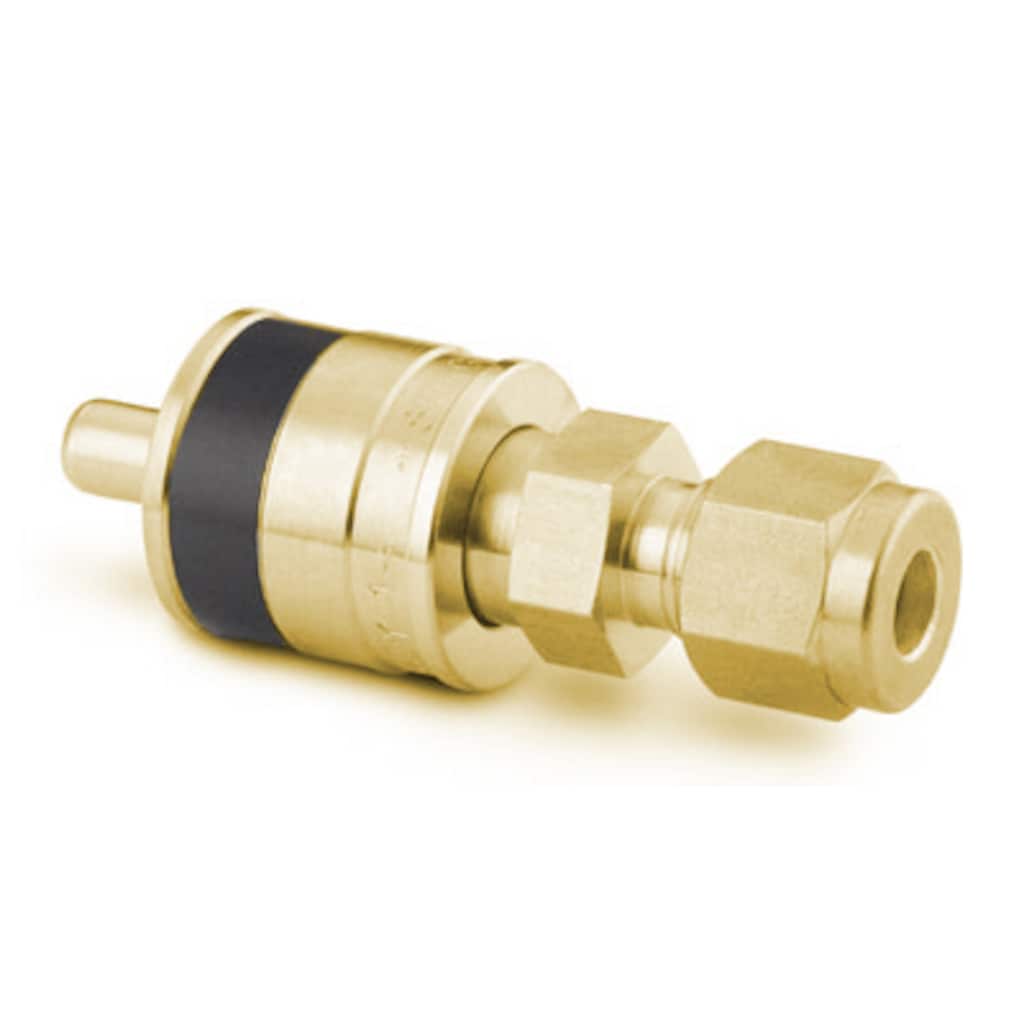

真ちゅう製計装用クイック・コネクツ・ステム（バルブなし）、0.3 Cv、1/4 インチ・サイズSwagelokチューブ継手、キー（ブラック）
Part #: B-QC4-S-400K1
|
||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Specifications
StemsMake quick, easy connections with Swagelok quick connects for applications requiring frequent connections, minimal air inclusion and minimal spillage. Log in or Register to view price お問い合わせ本製品に関するご質問は、担当のスウェージロック指定販売会社までお問い合わせください。指定販売会社は、投資を最大限に活用するためのアドバイスも提供いたします。
安全な製品の選定について：
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。 Warning: 스웨즈락의 튜브 피팅 연결구를 포함하여 이러한 제품은 산업 설계 기준에 따라 제조되지 않으므로 스웨즈락의 제품 및 부품을 타 제조업체의 제품 및 부품과 혼합하거나 혼용하여 사용하지 마십시오.
|
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。
Warning: 스웨즈락의 튜브 피팅 연결구를 포함하여 이러한 제품은 산업 설계 기준에 따라 제조되지 않으므로 스웨즈락의 제품 및 부품을 타 제조업체의 제품 및 부품과 혼합하거나 혼용하여 사용하지 마십시오.
真ちゅう製計装用クイック・コネクツ・ステム（バルブなし）、0.3 Cv、1/4 インチ・サイズSwagelokチューブ継手、キー（ブラック）
Log in or Register to view price
Catalogs
Stems
Не требуют закручивания, вращения или использования гаечного ключа; Модели с односторонним и двухсторонним отсечением, и полнопроходные модели
Features: Step-by-step identification procedure for threads and end connections.
Warning: System pressure must not exceed 250 psig (17.2 bar) at 70°F (20°C) when coupling and uncoupling this product. When uncoupling single-end shutoff quick-connects, system pressure on stem side will vent to atmosphere.
Specifications
B-QC4-S-400K1 — 真ちゅう製計装用クイック・コネクツ・ステム（バルブなし）、0.3 Cv、1/4 インチ・サイズSwagelokチューブ継手、キー（ブラック）
| Attribute | Value |
|---|---|
| Body Material | 황동 |
| Cleaning Process | 표준 세정 및 포장(SC-10) |
| Connection 1 Size | 1/4인치 |
| Connection 1 Type | Swagelok® 튜브 피팅 |
| CV Maximum | 0.3 - 표준 또는 역류 몸체와 체결할 경우, 0.4 - 관통형 유로 몸체와 체결할 경우 |
| Lubricant | 구성 부품에 윤활제 없음 |
| O-Ring Material | Buna N(표준) |
| Pressure Rating Coupled at Max Temp | 250PSIG @ 250°F /17.2BAR @ 121°C |
| Pressure Rating Coupled at Room Temp | 2000PSIG @ 70°F /137BAR @ 21°C |
| Series | QC4 |
| Special Sleeve | 검정색 키 슬리브 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020590 |
| eClass (6.1) | 37020590 |
| eClass (10.1) | 37020590 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Resources
Drawings
Two-dimensional renderings are available for this product. Download the CAD file.
Three-dimensional renderings are available for this product. Download the CAD file.
Sales drawings are available for this product. Download the files.
Similar Products
|
Part #
|
Body Material
|
Connection 1 Size
|
Connection 1 Type
|
Connection 2 Size
|
Connection 2 Type
|
|
|---|---|---|---|---|---|---|
| B-QC4-S-2PM | Латунь | 1/8 дюйма | Наруж. резьба NPT | - | - | View Product |
| B-QC4-S-400 | Латунь | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| B-QC4-S-400K3 | Латунь | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| B-QC4-S-4PF | Латунь | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| B-QC4-S-4PM | Латунь | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| B-QC4-S-6M0 | Латунь | 6 мм | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| B-QC6-S-4PF | Латунь | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| B-QC6-S-4PM | Латунь | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| B-QC6-S-600 | Латунь | 3/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-S-200 | Нержавеющая сталь 316 | 1/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-S-2PF | Нержавеющая сталь 316 | 1/8 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC4-S-2PM | Нержавеющая сталь 316 | 1/8 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC4-S-400 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-S-400K1 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-S-400K2 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-S-400K3 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-S-400K4 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-S-400K5 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-S-4FT | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. коническая резьба ISO | - | - | View Product |
| SS-QC4-S-4MT | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. коническая резьба ISO | - | - | View Product |
| SS-QC4-S-4PF | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC4-S-4PM | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC4-S-4PMK2 | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC4-S-6M0 | Нержавеющая сталь 316 | 6 мм | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC6-S-10M0 | Нержавеющая сталь 316 | 10 мм | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC6-S-4PF | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC6-S-4PM | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC6-S-600 | Нержавеющая сталь 316 | 3/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC6-S-6PF | Нержавеющая сталь 316 | 3/8 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC6-S-6PM | Нержавеющая сталь 316 | 3/8 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC8-S-12M0 | Нержавеющая сталь 316 | 12 мм | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC8-S-810 | Нержавеющая сталь 316 | 1/2 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC8-S-8PF | Нержавеющая сталь 316 | 1/2 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC8-S-8PM | Нержавеющая сталь 316 | 1/2 дюйма | Наруж. резьба NPT | - | - | View Product |
