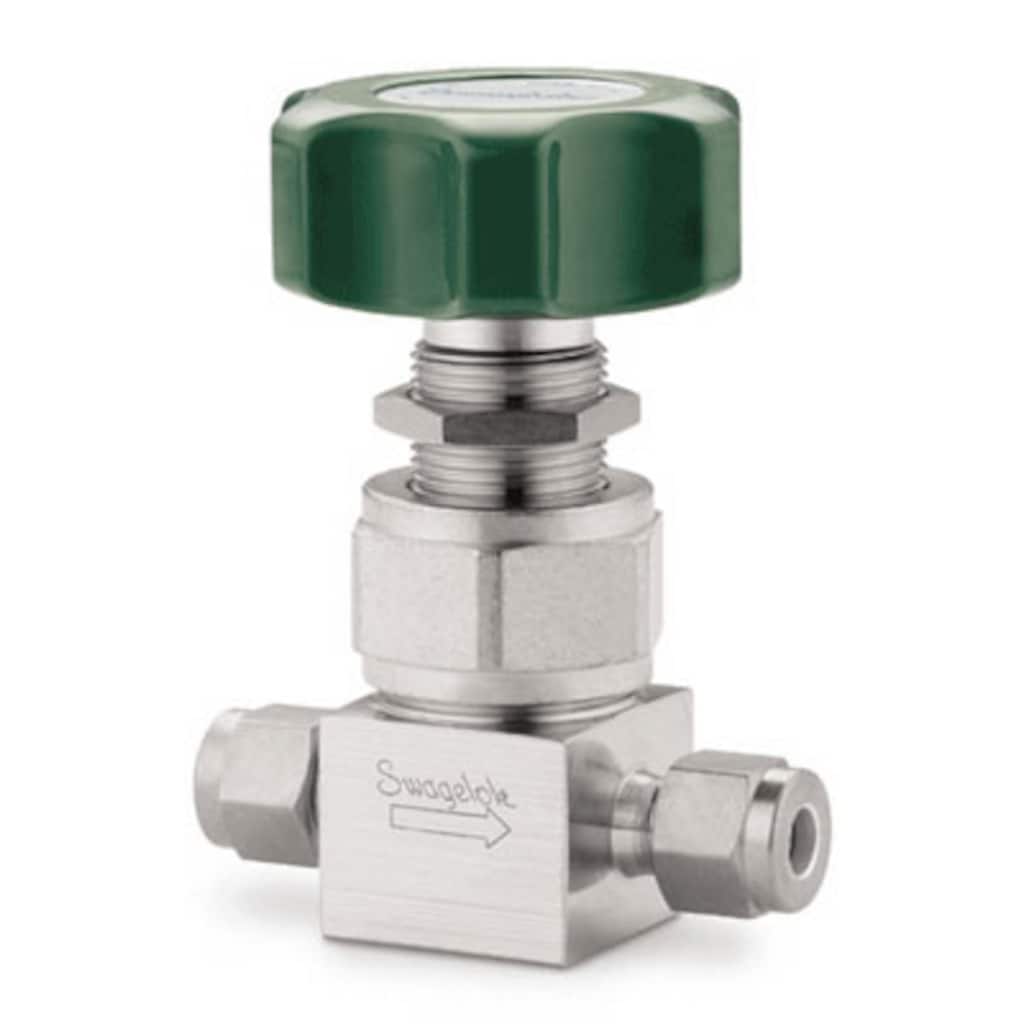

Vanne à membrane haute pression haute pureté en acier inoxydable, raccord pour tube Swagelok 3/8 po, poignée ronde
Referencia #: SS-DSS6
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
Modelo RectoLas válvulas de diafragma Swagelok están disponibles en variedad de tamaños, materiales y configuraciones para satisfacer sus necesidades en aplicaciones generales, de alta pureza y de ultra alta pureza. Inicie la sesión o regístrese para ver los precios ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Safe Product Selection
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user. Advertencia: Do not mix/interchange Swagelok products or components not governed by industrial design standards, including Swagelok tube fitting end connections, with those of other manufacturers.
|
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système.
Advertencia: Do not mix/interchange Swagelok products or components not governed by industrial design standards, including Swagelok tube fitting end connections, with those of other manufacturers.
Vanne à membrane haute pression haute pureté en acier inoxydable, raccord pour tube Swagelok 3/8 po, poignée ronde
Inicie la sesión o regístrese para ver los precios
Catálogos
Modelo Recto
Sin empaquetadura, contención totalmente metálica; Presiones de servicio desde vacío hasta 241 bar (3500 psig); Temperaturas de –73 a 121°C (–100 a 250°F)
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Features: p surface finish specifications, static particle counting, moisture analysis, hydrocarbon analysis, ionic cleanliness.
Este documento especifica las directrices de Swagelok® Company, para la fabricación de productos de pureza ultra alta de acero inoxidable electropulido y de plástico. La información contenida en esta especificación debe utilizarse conjuntamente con la de los catálogos, boletines técnicos e informes de producto.
Series DL y DS, Instrucciones de mantenimiento
La soldadura debe ser realizada por personal cualificado, como se detalla en la Sección IX del reglamento de calderas y depósitos a presión (Boiler Code) de ASME.
Especificaciones
SS-DSS6 — Vanne à membrane haute pression haute pureté en acier inoxydable, raccord pour tube Swagelok 3/8 po, poignée ronde
| Atributo | Valor |
|---|---|
| Tipo de actuador | Manual |
| Material del Cuerpo | 316L Stainless Steel |
| Proceso de Limpieza | Special Cleaning and Packaging (SC-11) |
| Tamaño conexión 1 | 3/8 in. |
| Tipo de conexión 1 | Swagelok® Tube Fitting |
| Tamaño conexión 2 | 3/8 in. |
| Tipo de conexión 2 | Swagelok® Tube Fitting |
| Cv Máximo | 0.3 |
| Configuración de Caudal | Straight (2-way) |
| Junta plana | PTFE Coated 316 Stainless Steel |
| Color del Mando | Green |
| Tipo de mando | Round |
| Máxima Temperatura, °F (°C) | 250 (121) |
| Rango de temperatura y presión máx | 250°F @ 2800 PSIG /121°C @ 192 BAR |
| Mínima Temperatura, °F (°C) | -100 (-73) |
| Rango de presión a temperatura ambiente | 3500 PSIG @ 70°F /241 BAR @ 20°C |
| Material del asiento | PCTFE |
| Acabado superficial | 20 µin (0.51 µm) Ra |
| eClass (4.1) | 37010206 |
| eClass (5.1.4) | 37011800 |
| eClass (6.0) | 37011801 |
| eClass (6.1) | 37011801 |
| eClass (10.1) | 37011801 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141621 |
| UNSPSC (11.0501) | 40141621 |
| UNSPSC (13.0601) | 40141621 |
| UNSPSC (15.1) | 40141621 |
| UNSPSC (17.1001) | 40183102 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
