316Lステンレス鋼製高純度用逆止弁、1/4 インチ・サイズSwagelokめすVCR継手 x 1/4 インチ・サイズ一体型おすVCR継手、SC-11仕様 |
||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
фиксир. давлениеКонтролируйте обратный поток в системах общего назначения и высокой степени чистоты с помощью обратных клапанов Swagelok, которые предлагаются в широком диапазоне регулируемых и фиксированных значений давления открытия. Войдите или зарегистрируйтесь, чтобы просмотреть цену ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Sichere Produktauswahl:
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich. Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich.
Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
316Lステンレス鋼製高純度用逆止弁、1/4 インチ・サイズSwagelokめすVCR継手 x 1/4 インチ・サイズ一体型おすVCR継手、SC-11仕様
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
фиксир. давление
Контролируйте обратный поток в системах общего назначения и высокой степени чистоты с помощью обратных клапанов Swagelok, которые предлагаются в широком диапазоне регулируемых и фиксированных значений давления открытия.
■ 溶接式デザインにより、システム流体を確実に封止／■ 0.014 MPaまでの差圧で正方向へ流れ出す／■ 0.014 MPaまでの逆圧で再シールを行う。／■ 316Lステンレス鋼製ボディにより、ボディ材の清浄度／純度が向上／■ 接液・接ガス部の表面仕上げの選択が可能（標準または高純度プロセス仕上げ）／■ 超高純度工程仕様（Swagelok SC-01仕様）に基づいたクリーニングとパッケージングを行うこともできます（オプション）。／■ エンド・コネクション：チューブ突き合わせ溶接、めすVCR® 継手、一体型おすVCR継手、回転可能型おすVCR継手、Swagelokチューブ継手
この仕様書では、太陽光発電（PV）用途向けステンレス鋼製品を製造する際にスウェージロックが用いているガイドラインについて記述しています。この仕様書は、必ず製品カタログ、技術資料、技術情報と併せてご使用ください。記載内容は、接液・接ガス部のシステム・コンポーネントに限り、適用されます。
The following precautions should be taken when welding a CW Series Check Valve with tube extensions or butt weld ends into a system.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
Технические характеристики

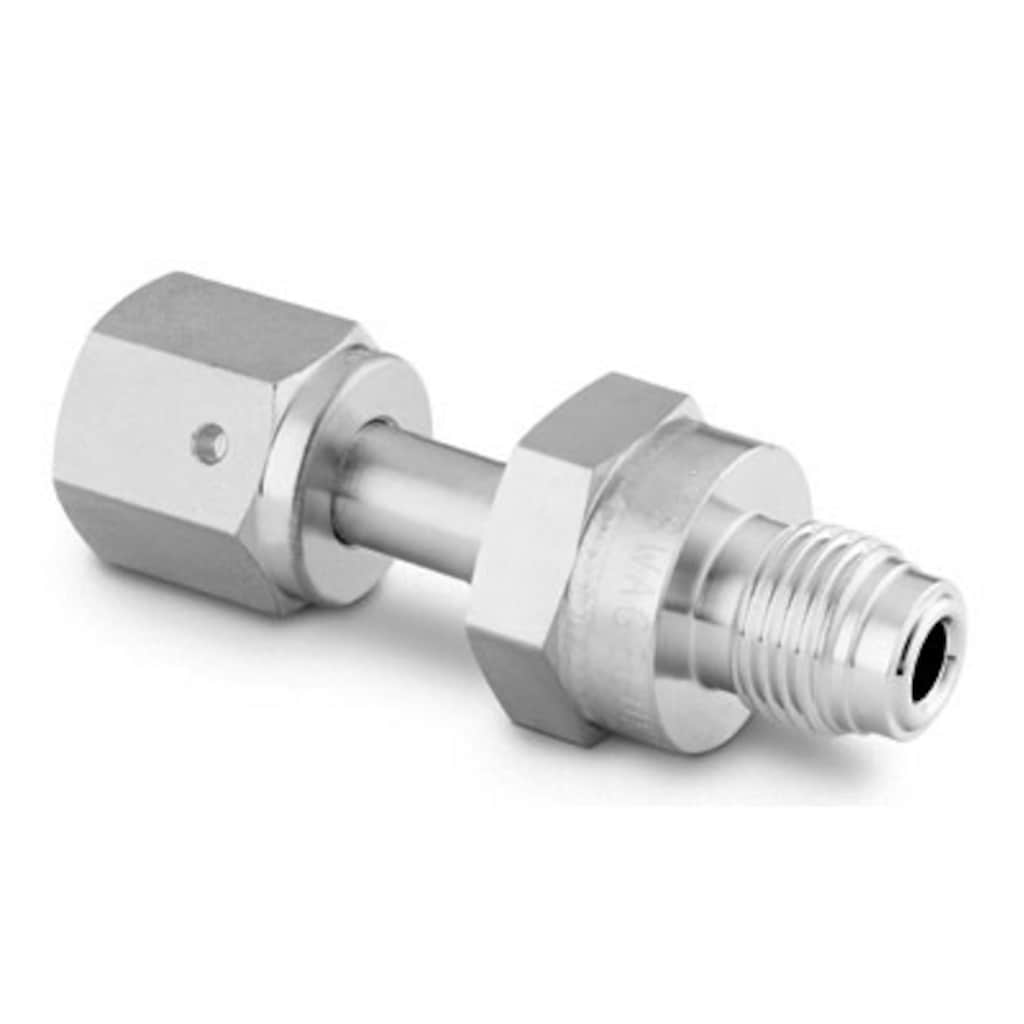

6L-CW4FR4-VR4 — 316Lステンレス鋼製高純度用逆止弁、1/4 インチ・サイズSwagelokめすVCR継手 x 1/4 インチ・サイズ一体型おすVCR継手、SC-11仕様
| Атрибут | Значение |
|---|---|
| Материал корпуса | Нержавеющая сталь 316L |
| Процедура очистки | Специальная инструкция по очистке и упаковке (SC-11) |
| Размер соединения 1 | 1/4 дюйма |
| Тип соединения 1 | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой |
| Размер соединения 2 | 1/4 дюйма |
| Тип соединения 2 | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой |
| Давление открытия | 2 фунт на кв. дюйм (0,14 бара; 0,014 МПа) |
| Максимальный коэффициент расхода (Cv) | 0.7 |
| Материал уплотнения | фторуглерод FKM |
| Шероховатость поверхности, соприкасающейся со средой | 20 микродюймов (0,51 мкм) в среднем, механическая обработка |
| eClass (4.1) | 37010801 |
| eClass (5.1.4) | 27300400 |
| eClass (6.0) | 27292001 |
| eClass (6.1) | 27292001 |
| eClass (10.1) | 27292001 |
| UNSPSC (4.03) | 40141609 |
| UNSPSC (10.0) | 40141609 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141609 |
| UNSPSC (15.1) | 40141609 |
| UNSPSC (17.1001) | 40183101 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
Похожие изделия
|
Код изделия
|
Материал корпуса
|
Размер соединения 1
|
Тип соединения 1
|
Размер соединения 2
|
Тип соединения 2
|
|
|---|---|---|---|---|---|---|
| 6L-CW4FR4 | 316Lステンレス鋼 | 1/4 インチ | 面シール（メタル・ガスケット式）めすVCR | 1/4 インチ | 面シール（メタル・ガスケット式）めすVCR | Просмотр изделия |
| 6L-CW4FR4-P | 316Lステンレス鋼 | 1/4 インチ | 面シール（メタル・ガスケット式）めすVCR | 1/4 インチ | 面シール（メタル・ガスケット式）めすVCR | Просмотр изделия |
| 6L-CW4FR4VR4-P | 316Lステンレス鋼 | 1/4 インチ | 面シール（メタル・ガスケット式）めすVCR | 1/4 インチ | 一体型おすVCR | Просмотр изделия |
| 6L-CW4S4 | 316Lステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | 1/4 インチ | Swagelok®チューブ継手 | Просмотр изделия |
| 6L-CW4VR4 | 316Lステンレス鋼 | 1/4 インチ | 一体型おすVCR | 1/4 インチ | 一体型おすVCR | Просмотр изделия |
| 6L-CW4VR4-EP | 316Lステンレス鋼 | 1/4 インチ | 一体型おすVCR | 1/4 インチ | 一体型おすVCR | Просмотр изделия |
| 6L-CW4VR4-NE | 316Lステンレス鋼 | 1/4 インチ | 一体型おすVCR | 1/4 インチ | 一体型おすVCR | Просмотр изделия |
| 6L-CW4VR4-P | 316Lステンレス鋼 | 1/4 インチ | 一体型おすVCR | 1/4 インチ | 一体型おすVCR | Просмотр изделия |
| 6L-CW4VR4-PX | 316Lステンレス鋼 | 1/4 インチ | 一体型おすVCR | 1/4 インチ | 一体型おすVCR | Просмотр изделия |
| 6L-CW4VR8 | 316Lステンレス鋼 | 1/2 インチ | 面シール（メタル・ガスケット式）おすVCR | 1/2 インチ | 面シール（メタル・ガスケット式）おすVCR | Просмотр изделия |
| 6L-CW4VR8-P | 316Lステンレス鋼 | 1/2 インチ | 面シール（メタル・ガスケット式）おすVCR | 1/2 インチ | 面シール（メタル・ガスケット式）おすVCR | Просмотр изделия |
| 6LV-CW4BW4 | 316L VARステンレス鋼 | 1/4 インチ | チューブ突き合わせ溶接 | 1/4 インチ | チューブ突き合わせ溶接 | Просмотр изделия |
| 6LV-CW4BW4-EP | 316L VARステンレス鋼 | 1/4 インチ | チューブ突き合わせ溶接 | 1/4 インチ | チューブ突き合わせ溶接 | Просмотр изделия |
| 6LV-CW4BW4-P | 316L VARステンレス鋼 | 1/4 インチ | チューブ突き合わせ溶接 | 1/4 インチ | チューブ突き合わせ溶接 | Просмотр изделия |
