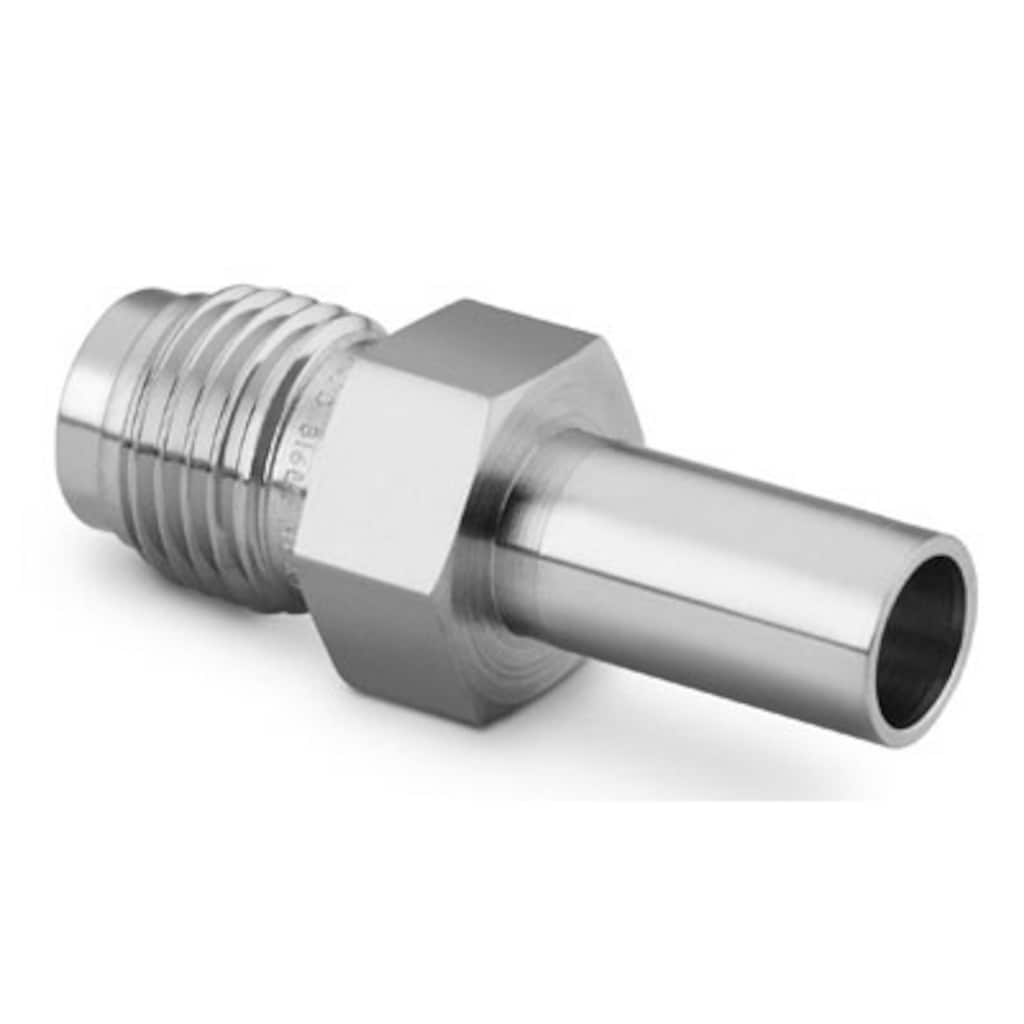

Raccord VCR haut débit en acier inoxydable 316L VAR, corps à souder bout à bout, HVCR 1/4 po x tube à souder bout à bout 3/8 po, extension 19,1 mm (0,75 po), nettoyage SC-01
Réf. pièce : 6LV-4-HVCR-1-6TB7P
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Spécifications
ストレート型Swagelok VCR®メタル・ガスケット式面シールは、高純度の金属同士のシールを維持し、漏れのない締め切りを行います。 Ouvrir une session ou s’inscrire pour afficher des prix ContactSi vous avez des questions concernant ce produit, prenez contact avec votre distributeur agréé. Celui-ci pourra également vous renseigner sur des services qui vous permettront de tirer le meilleur parti de votre investissement.
Sélection des produits en toute sécurité :
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système. Attention: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système.
Attention: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
Raccord VCR haut débit en acier inoxydable 316L VAR, corps à souder bout à bout, HVCR 1/4 po x tube à souder bout à bout 3/8 po, extension 19,1 mm (0,75 po), nettoyage SC-01
Ouvrir une session ou s’inscrire pour afficher des prix
Catalogues
ストレート型
Dimensions : 6 à 18 mm et 1/16 à 1 po.; Aciers inoxydables haute pureté; Le modèle original, la marque VCR authentique
Caractéristiques : Procédure d’identification étape par étape des filetages et raccords.
This document specifies guidelines used by Swagelok Company for producing stainless steel products intended for photovoltaic (PV) applications.
This document specifies guidelines used by Swagelok® Company and its suppliers to ensure compliance with product cleanliness requirements as stated in ASTM G93 Level C. Application of the document is limited to wetted system components. This document must be used in conjunction with product catalogs, technical bulletins, and reports.
Swagelok® Specification SC-10 defines the cleaning, lubrication, assembly, and packaging requirements for standard Swagelok products and describes practices used to meet these requirements.
Ce document spécifie les lignes directrices suivies par Swagelok pour la fabrication de produits très haute pureté polis électrolytiquement (UHP). Ce document ne suffit pas à lui seul.
Spécifications
6LV-4-HVCR-1-6TB7P — Raccord VCR haut débit en acier inoxydable 316L VAR, corps à souder bout à bout, HVCR 1/4 po x tube à souder bout à bout 3/8 po, extension 19,1 mm (0,75 po), nettoyage SC-01
| Attribut | Valeur |
|---|---|
| ボディ材質 | 316L VAR |
| 洗浄プロセス | Технические условия по сверхчистой обработке (SC-01) |
| コネクション1 サイズ | 1/4 дюйма |
| コネクション1 タイプ | Фитинг с торцевым уплотнением VCR® с металлической прокладкой для интенсивного расхода |
| コネクション2 サイズ | 3/8 дюйма |
| コネクション2 タイプ | Трубное соединение под приварку встык |
| 特徴 | Для систем с высоким расходом, с электрополировкой |
| 流量制限 | いいえ |
| eClass (4.1) | 37020713 |
| eClass (5.1.4) | 37020590 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020590 |
| eClass (10.1) | 37020590 |
| UNSPSC (4.03) | 31163100 |
| UNSPSC (10.0) | 40142613 |
| UNSPSC (11.0501) | 40142613 |
| UNSPSC (13.0601) | 40183107 |
| UNSPSC (15.1) | 40183107 |
| UNSPSC (17.1001) | 40183107 |
Ressources
Produits similaires
|
Réf. pièce
|
Matériau du corps
|
Dimension du raccordement 1
|
Type du raccordement 1
|
Dimension du raccordement 2
|
Type du raccordement 2
|
|
|---|---|---|---|---|---|---|
| 316L-4-HVCR-1A6 | Acier inoxydable 316L | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique haut débit | 3/8 po | Tube à souder en automatique | Afficher le produit |
| 6LV-4-HVCR-1-6TB7 | 316L VAR | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique haut débit | 3/8 po | Tube à souder bout à bout | Afficher le produit |
| SS-12-VCR-1-12 | Acier inoxydable 316 | 3/4 po | Raccord VCR® à étanchéité de surface par joint métallique | 3/4 po | Filetage NPT mâle | Afficher le produit |
| SS-16-VCR-1-16 | Acier inoxydable 316 | 1 po | Raccord VCR® à étanchéité de surface par joint métallique | 1 po | Filetage NPT mâle | Afficher le produit |
| SS-2-VCR-1-2 | Acier inoxydable 316 | 1/8 po | Raccord VCR® à étanchéité de surface par joint métallique | 1/8 po | Filetage NPT mâle | Afficher le produit |
| SS-4-VCR-1-00032 | Acier inoxydable 316 | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique | 9/16-18 po | Raccord mâle à filetage cylindrique avec joint torique | Afficher le produit |
| SS-4-VCR-1-2 | Acier inoxydable 316 | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique | 1/8 po | Filetage NPT mâle | Afficher le produit |
| SS-4-VCR-1-4 | Acier inoxydable 316 | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique | 1/4 po | Filetage NPT mâle | Afficher le produit |
| SS-4-VCR-1-4RT | Acier inoxydable 316 | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique | 1/4 po | Filetage conique ISO mâle | Afficher le produit |
| SS-4-VCR-1-8 | Acier inoxydable 316 | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique | 1/2 po | Filetage NPT mâle | Afficher le produit |
| SS-4-VCR-1-OR | Acier inoxydable 316 | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique | 7/16-20 po | Raccord mâle à filetage cylindrique SAE/MS avec joint torique | Afficher le produit |
| SS-4-VCR-6-200 | Acier inoxydable 316 | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique | 1/8 po | Raccord Swagelok® pour tubes | Afficher le produit |
| SS-4-VCR-6-400 | Acier inoxydable 316 | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique | 1/4 po | Raccord Swagelok® pour tubes | Afficher le produit |
| SS-4-VCR-6-600 | Acier inoxydable 316 | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique | 3/8 po | Raccord Swagelok® pour tubes | Afficher le produit |
| SS-4-VCR-6-6M0 | Acier inoxydable 316 | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique | 6 mm | Raccord Swagelok® pour tubes | Afficher le produit |
| SS-4-VCR-6-8M0 | Acier inoxydable 316 | 1/4 po | Raccord VCR® à étanchéité de surface par joint métallique | 8 mm | Raccord Swagelok® pour tubes | Afficher le produit |
| SS-8-VCR-1-01081 | Acier inoxydable 316 | 1/2 po | Raccord VCR® à étanchéité de surface par joint métallique | 9/16-18 po | Raccord mâle à filetage cylindrique avec joint torique | Afficher le produit |
| SS-8-VCR-1-4 | Acier inoxydable 316 | 1/2 po | Raccord VCR® à étanchéité de surface par joint métallique | 1/4 po | Filetage NPT mâle | Afficher le produit |
| SS-8-VCR-1-6 | Acier inoxydable 316 | 1/2 po | Raccord VCR® à étanchéité de surface par joint métallique | 3/8 po | Filetage NPT mâle | Afficher le produit |
| SS-8-VCR-1-8 | Acier inoxydable 316 | 1/2 po | Raccord VCR® à étanchéité de surface par joint métallique | 1/2 po | Filetage NPT mâle | Afficher le produit |
| SS-8-VCR-1-8ST | Acier inoxydable 316 | 1/2 po | Raccord VCR® à étanchéité de surface par joint métallique | 3/4-16 po | Filetage cylindrique SAE/MS mâle | Afficher le produit |
| SS-8-VCR-6-400 | Acier inoxydable 316 | 1/2 po | Raccord VCR® à étanchéité de surface par joint métallique | 1/4 po | Raccord Swagelok® pour tubes | Afficher le produit |
| SS-8-VCR-6-600 | Acier inoxydable 316 | 1/2 po | Raccord VCR® à étanchéité de surface par joint métallique | 3/8 po | Raccord Swagelok® pour tubes | Afficher le produit |
| SS-8-VCR-6-810 | Acier inoxydable 316 | 1/2 po | Raccord VCR® à étanchéité de surface par joint métallique | 1/2 po | Raccord Swagelok® pour tubes | Afficher le produit |
