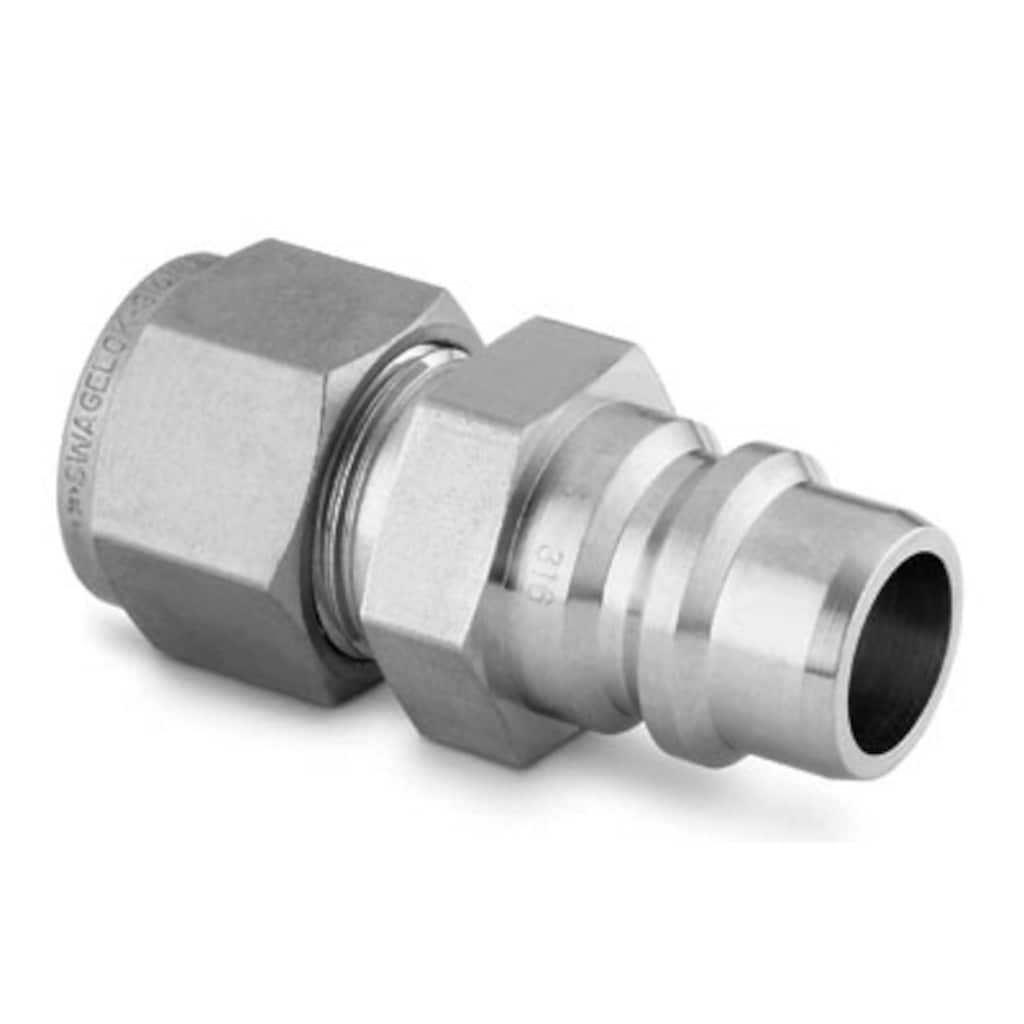

Шток полнопроходного быстроразъемного соединения из нерж. стали без клапана, Cv 2,8, трубный обжимной фитинг Swagelok 3/8 дюйма
Referencia #: SS-QF4-S-600
|
||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
EspigaCaudal ininterrumpido y fácil mantenimiento con los enchufes rápidos Swagelok de gran caudal, para sus sistemas de transferencia, drenaje y venteo. Inicie la sesión o regístrese para ver los precios ContactoSi tiene preguntas sobre este producto, contacte con su centro local autorizado de ventas y servicio. También pueden informarle sobre los servicios de apoyo para ayudarle a sacar el máximo partido a su inversión.
Selección fiable de un producto:
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo. Advertencia: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей. |
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo.
Advertencia: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
Шток полнопроходного быстроразъемного соединения из нерж. стали без клапана, Cv 2,8, трубный обжимной фитинг Swagelok 3/8 дюйма
Inicie la sesión o regístrese para ver los precios
Catálogos
Espiga
Caudal ininterrumpido y fácil mantenimiento con los enchufes rápidos Swagelok de gran caudal, para sus sistemas de transferencia, drenaje y venteo.
Kein Drehen, kein Schraubenschlüssel erforderlich; Konfigurationen einseitig absperrend, beidseitig absperrend sowie mit freiem Durchgang verfügbar
Merkmale: Systematisches Verfahren zur Identifikation von Gewinden und Endanschlüssen.
Schnellkupplungen mit vollem Durchfluss, Serie QF
Especificaciones
SS-QF4-S-600 — Шток полнопроходного быстроразъемного соединения из нерж. стали без клапана, Cv 2,8, трубный обжимной фитинг Swagelok 3/8 дюйма
Atributo | Valor |
---|---|
Material del Cuerpo | Нержавеющая сталь 316 |
Proceso de Limpieza | Стандартная инструкция по очистке и упаковке (SC-10) |
Tamaño conexión 1 | 3/8 дюйма |
Tipo de conexión 1 | Трубный обжимной фитинг Swagelok® |
Cv Máximo | 2,8 — при соединении с корпусом |
Lubricante | Без смазки на любых деталях |
Material de la junta tórica | фторуглерод FKM |
Rango de presión acoplado a máx. temp. | 100 фунтов на кв. дюйм, ман. при 400 °F / 6,8 бар при 204 °C |
Rango de presión acoplado a temp. ambiente | 6000 фунтов на кв. дюйм, ман. при 70 °F / 413 бар при 21 °C |
Serie | QF4 |
eClass (4.1) | 37110302 |
eClass (5.1.4) | 37110302 |
eClass (6.0) | 37020500 |
eClass (6.1) | 37020500 |
eClass (10.1) | 37020500 |
UNSPSC (4.03) | 31163101 |
UNSPSC (10.0) | 27121701 |
UNSPSC (11.0501) | 27121701 |
UNSPSC (13.0601) | 27121701 |
UNSPSC (15.1) | 27121701 |
UNSPSC (17.1001) | 27121701 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
Productos similares
# de Pieza
|
Material del Cuerpo
|
Tamaño conexión 1
|
Tipo de conexión 1
|
Tamaño conexión 2
|
Tipo de conexión 2
|
|
---|---|---|---|---|---|---|
B-QF12-S-12PF | Messing | 3/4 Zoll | NPT Innengewinde | - | - | Ver producto |
B-QF4-S-4PF | Messing | 1/4 Zoll | NPT Innengewinde | - | - | Ver producto |
B-QF4-S-4PM | Messing | 1/4 Zoll | NPT Außengewinde | - | - | Ver producto |
B-QF8-S-8PF | Messing | 1/2 Zoll | NPT Innengewinde | - | - | Ver producto |
SS-QF12-S-1210 | Edelstahl 316 | 3/4 Zoll | Swagelok® Rohrverschraubung | - | - | Ver producto |
SS-QF12-S-12PF | Edelstahl 316 | 3/4 Zoll | NPT Innengewinde | - | - | Ver producto |
SS-QF12-S-12PM | Edelstahl 316 | 3/4 Zoll | NPT Außengewinde | - | - | Ver producto |
SS-QF16-S-1610 | Edelstahl 316 | 1 Zoll | Swagelok® Rohrverschraubung | - | - | Ver producto |
SS-QF16-S-16PF | Edelstahl 316 | 1 Zoll | NPT Innengewinde | - | - | Ver producto |
SS-QF16-S-16PM | Edelstahl 316 | 1 Zoll | NPT Außengewinde | - | - | Ver producto |
SS-QF4-S-400 | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | - | - | Ver producto |
SS-QF4-S-4MS | Edelstahl 316 | 1/4 Zoll | Zylindrisches ISO-Außengewinde | - | - | Ver producto |
SS-QF4-S-4MT | Edelstahl 316 | 1/4 Zoll | Kegeliges ISO-Außengewinde | - | - | Ver producto |
SS-QF4-S-4PF | Edelstahl 316 | 1/4 Zoll | NPT Innengewinde | - | - | Ver producto |
SS-QF4-S-4PM | Edelstahl 316 | 1/4 Zoll | NPT Außengewinde | - | - | Ver producto |
SS-QF4-S-6M0 | Edelstahl 316 | 6 mm | Swagelok® Rohrverschraubung | - | - | Ver producto |
SS-QF4-S-6PF | Edelstahl 316 | 3/8 Zoll | NPT Innengewinde | - | - | Ver producto |
SS-QF8-S-6PF | Edelstahl 316 | 3/8 Zoll | NPT Innengewinde | - | - | Ver producto |
SS-QF8-S-6PM | Edelstahl 316 | 3/8 Zoll | NPT Außengewinde | - | - | Ver producto |
SS-QF8-S-810 | Edelstahl 316 | 1/2 Zoll | Swagelok® Rohrverschraubung | - | - | Ver producto |
SS-QF8-S-8FS | Edelstahl 316 | 1/2 Zoll | Zylindrisches ISO-Innengewinde | - | - | Ver producto |
SS-QF8-S-8MS | Edelstahl 316 | 1/2 Zoll | Zylindrisches ISO-Außengewinde | - | - | Ver producto |
SS-QF8-S-8MT | Edelstahl 316 | 1/2 Zoll | Kegeliges ISO-Außengewinde | - | - | Ver producto |
SS-QF8-S-8PF | Нержавеющая сталь 316 | 1/2 дюйма | Внутр. резьба NPT | - | - | Ver producto |
SS-QF8-S-8PM | Нержавеющая сталь 316 | 1/2 дюйма | Наруж. резьба NPT | - | - | Ver producto |
