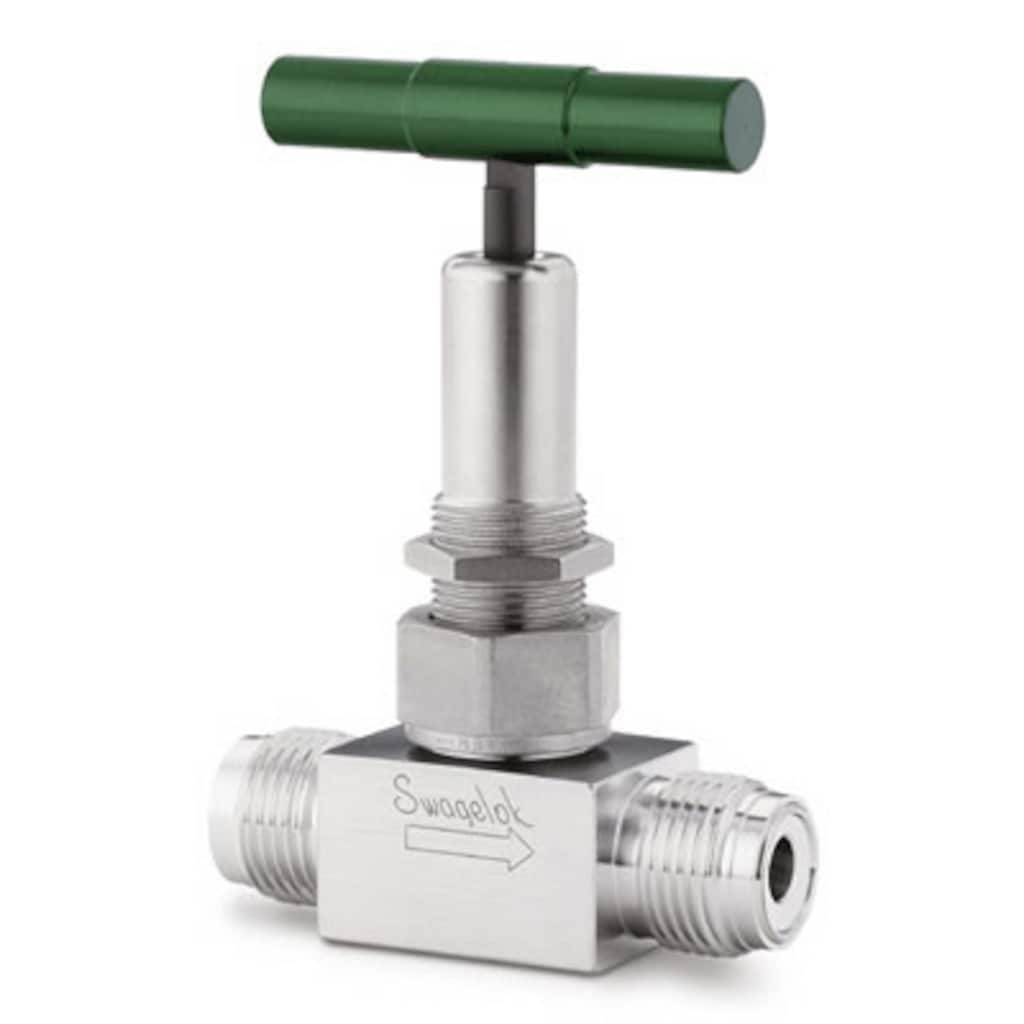

Клапан из нерж. стали с сильфонным уплотнением, с прокладкой, наконечник штока из политрифторхлорэтилена (PCTFE), фитинг Swagelok с торц. уплотнением VCR с наруж. резьбой 1/2 дюйма, очистка в соответствии с инструкцией SC-11
Part #: SS-8BK-VCR
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Specifications
Прямая конфигурация, ручной приводИзолируйте технологические среды и обеспечьте надежность и герметичность с помощью бессальниковых сильфонных клапанов Swagelok со сварным уплотнением. Сильфонные клапаны прекрасно подходят для систем, в которых важную роль играет герметичность. Предлагаются различные варианты общего назначения и для условий высокой степени чистоты. Log in or Register to view price ContactoSi tiene preguntas sobre este producto, contacte con su centro local autorizado de ventas y servicio. También pueden informarle sobre los servicios de apoyo para ayudarle a sacar el máximo partido a su inversión.
Selección fiable de un producto:
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo. Warning: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo.
Warning: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
Клапан из нерж. стали с сильфонным уплотнением, с прокладкой, наконечник штока из политрифторхлорэтилена (PCTFE), фитинг Swagelok с торц. уплотнением VCR с наруж. резьбой 1/2 дюйма, очистка в соответствии с инструкцией SC-11
Log in or Register to view price
Catalogs
Прямая конфигурация, ручной привод
Swagelok® B series bellows-sealed valves are available in a range of configurations to meet a variety of system needs. Gasketed and weld body-to-bellows seals, shutoff and regulating stem tips, and several end connections are offered.
В настоящем документе изложены инструкции, используемые компанией Swagelok для производства продуктов из нержавеющей стали, предназначенных для фотоэлектрических систем.
The Swagelok® 3-valve manifold uses bellows-sealed valves for systems with difficult fluid containment requirements. Features: 316 stainless steel bodies, Swagelok B or U series bellows valves for general or severe service, pipe fitting, flange, and Swagelok tube fitting end connections
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Bellows, Stem Tip/Adapter, Bellows/Stem/Stem Tip/Adapter, and Gasket Kits for Swagelok® bellows-sealed valves
Specifications
SS-8BK-VCR — Клапан из нерж. стали с сильфонным уплотнением, с прокладкой, наконечник штока из политрифторхлорэтилена (PCTFE), фитинг Swagelok с торц. уплотнением VCR с наруж. резьбой 1/2 дюйма, очистка в соответствии с инструкцией SC-11
| Attribute | Value |
|---|---|
| Тип привода | Ручной |
| Материал сильфона | Нержавеющая сталь 321 |
| Материал корпуса | Нержавеющая сталь 316 |
| Уплотнение корпуса | Уплотнение с мягким седлом |
| Процедура очистки | Специальная инструкция по очистке и упаковке (SC-11) |
| Размер соединения 1 | 1/2 дюйма |
| Тип соединения 1 | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой |
| Размер соединения 2 | 1/2 дюйма |
| Тип соединения 2 | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой |
| Максимальный коэффициент расхода (Cv) | 1.2 |
| Схема движения потока | Прямой (2-ход.) |
| Прокладка | Уплотнение из нерж. стали 316 с покрытием из PTFE |
| Цвет рукоятки | Зеленый |
| Тип рукоятки | Продольная рукоятка из алюминия |
| Максимальная температура, °F (°C) | 200 (93) |
| Номинальные параметры давления при макс. температуре | 200 °F при давлении 830 фунтов на кв. дюйм, ман. / 93 °C при давлении 57,1 бар |
| Минимальная температура, °F (°C) | -20 (-28) |
| Номинальные параметры давления при комнатной температуре | 1000 фунтов на кв. дюйм, ман. при 100 °F / 68,9 бар при 37 °C |
| Класс обслуживания | Общего назначения |
| Материал наконечника штока | Политрифторхлорэтилен (PCTFE) |
| Тип штока | Конический |
| Обработка поверхности | Обычная |
| Испытания | Испытание на утечку гелием согласно SCS-00020 |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010201 |
| eClass (6.1) | 37010201 |
| eClass (10.1) | 37010201 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141609 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141609 |
| UNSPSC (15.1) | 40141609 |
| UNSPSC (17.1001) | 40183102 |
