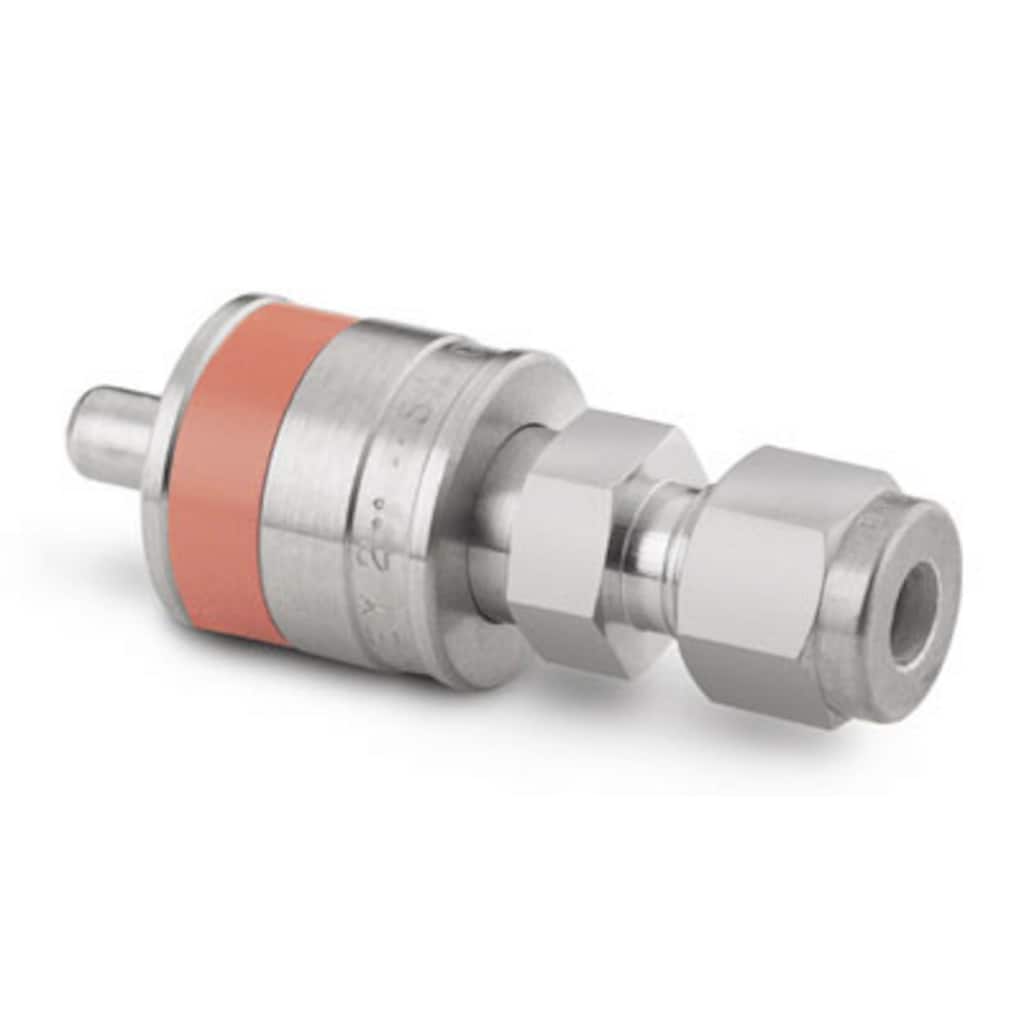

Tige de raccord rapide d’instrumentation en acier inoxydable sans vanne, Cv de 0,3, raccord pour tube Swagelok 1/4 po, clé orange |
||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten
SpindelnSchnelle und mühelose Verbindungen mit Swagelok-Schnellkupplungen für Anwendungen, die häufige Verbindungen, minimalen Lufteinschluss und minimalen Verlust erfordern Einloggen oder anmelden, um den Preis anzuzeigen ContactSi vous avez des questions concernant ce produit, prenez contact avec votre distributeur agréé. Celui-ci pourra également vous renseigner sur des services qui vous permettront de tirer le meilleur parti de votre investissement.
Sélection des produits en toute sécurité :
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système. Warnung: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen. |
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système.
Warnung: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Tige de raccord rapide d’instrumentation en acier inoxydable sans vanne, Cv de 0,3, raccord pour tube Swagelok 1/4 po, clé orange
Einloggen oder anmelden, um den Preis anzuzeigen
Kataloge
Spindeln
Schnelle und mühelose Verbindungen mit Swagelok-Schnellkupplungen für Anwendungen, die häufige Verbindungen, minimalen Lufteinschluss und minimalen Verlust erfordern
■ 着脱時のひねり、回転、レンチ操作が不要/■ 型式: シングル・エンド・シャット・オフ(SESO)型、ダブル・エンド・シャット・オフ(DESO)型、フル・フロー型
Good practices for operation of Swagelok quick-connects.
Technische Daten
SS-QC4-S-400K2 — Tige de raccord rapide d’instrumentation en acier inoxydable sans vanne, Cv de 0,3, raccord pour tube Swagelok 1/4 po, clé orange
Attribute | Wert |
---|---|
Körperwerkstoff | Edelstahl 316 |
Reinigungsverfahren | Standardreinigung und -verpackung (SC-10) |
Größe Verbindung 1 | 1/4 Zoll |
Typ Verbindung 1 | Swagelok® Rohrverschraubung |
Maximaler Cv | 0,3 - bei Verbindung mit einem Standard-Körper mit Absperrung, 0,4 - bei Verbindung mit einem Körper mit vollem Durchfluss |
Schmierstoff | Ohne Schmiermittel auf den Bauteilen |
O-Ring-Material | Fluorkautschuk FPM |
Druckbereich gekuppelt bei max. Temperatur | 17,2 BAR bei 204 °C /250 PSIG bei 400 °F |
Druckbereich gekuppelt bei Raumtemperatur | 206 BAR bei 21 °C /3000 PSIG bei 70 °F |
Serie | QC4 |
Sonderhülse | Orange kodierte Hülse |
eClass (4.1) | 37110302 |
eClass (5.1.4) | 37110302 |
eClass (6.0) | 37020500 |
eClass (6.1) | 37020500 |
eClass (10.1) | 37020500 |
UNSPSC (4.03) | 31163101 |
UNSPSC (10.0) | 27121701 |
UNSPSC (11.0501) | 27121701 |
UNSPSC (13.0601) | 27121701 |
UNSPSC (15.1) | 27121701 |
UNSPSC (17.1001) | 27121701 |
Ressourcen
Zeichnungen
Für dieses Produkt sind zweidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Für dieses Produkt sind dreidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Verkaufszeichnungen sind für dieses Produkt erhältlich. Die Dateien herunterladen.
Ähnliche Produkte
Art.-Nr.
|
Körperwerkstoff
|
Größe Verbindung 1
|
Typ Verbindung 1
|
Größe Verbindung 2
|
Typ Verbindung 2
|
|
---|---|---|---|---|---|---|
B-QC4-S-2PM | 真ちゅう | 1/8 インチ | NPTおねじ | - | - | Produkt anzeigen |
B-QC4-S-400 | 真ちゅう | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
B-QC4-S-400K1 | 真ちゅう | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
B-QC4-S-400K3 | 真ちゅう | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
B-QC4-S-4PF | 真ちゅう | 1/4 インチ | NPTめねじ | - | - | Produkt anzeigen |
B-QC4-S-4PM | 真ちゅう | 1/4 インチ | NPTおねじ | - | - | Produkt anzeigen |
B-QC4-S-6M0 | 真ちゅう | 6 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
B-QC6-S-4PF | 真ちゅう | 1/4 インチ | NPTめねじ | - | - | Produkt anzeigen |
B-QC6-S-4PM | 真ちゅう | 1/4 インチ | NPTおねじ | - | - | Produkt anzeigen |
B-QC6-S-600 | 真ちゅう | 3/8 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-S-200 | 316 ステンレス鋼 | 1/8 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-S-2PF | 316 ステンレス鋼 | 1/8 インチ | NPTめねじ | - | - | Produkt anzeigen |
SS-QC4-S-2PM | 316 ステンレス鋼 | 1/8 インチ | NPTおねじ | - | - | Produkt anzeigen |
SS-QC4-S-400 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-S-400K1 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-S-400K3 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-S-400K4 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-S-400K5 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-S-4FT | 316 ステンレス鋼 | 1/4 インチ | ISO管用テーパーめねじ | - | - | Produkt anzeigen |
SS-QC4-S-4MT | 316 ステンレス鋼 | 1/4 インチ | ISO管用テーパーおねじ | - | - | Produkt anzeigen |
SS-QC4-S-4PF | 316 ステンレス鋼 | 1/4 インチ | NPTめねじ | - | - | Produkt anzeigen |
SS-QC4-S-4PM | 316 ステンレス鋼 | 1/4 インチ | NPTおねじ | - | - | Produkt anzeigen |
SS-QC4-S-4PMK2 | 316 ステンレス鋼 | 1/4 インチ | NPTおねじ | - | - | Produkt anzeigen |
SS-QC4-S-6M0 | 316 ステンレス鋼 | 6 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC6-S-10M0 | 316 ステンレス鋼 | 10 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC6-S-4PF | 316 ステンレス鋼 | 1/4 インチ | NPTめねじ | - | - | Produkt anzeigen |
SS-QC6-S-4PM | 316 ステンレス鋼 | 1/4 インチ | NPTおねじ | - | - | Produkt anzeigen |
SS-QC6-S-600 | 316 ステンレス鋼 | 3/8 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC6-S-6PF | 316 ステンレス鋼 | 3/8 インチ | NPTめねじ | - | - | Produkt anzeigen |
SS-QC6-S-6PM | 316 ステンレス鋼 | 3/8 インチ | NPTおねじ | - | - | Produkt anzeigen |
SS-QC8-S-12M0 | 316 ステンレス鋼 | 12 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC8-S-810 | 316 ステンレス鋼 | 1/2 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC8-S-8PF | 316 ステンレス鋼 | 1/2 インチ | NPTめねじ | - | - | Produkt anzeigen |
SS-QC8-S-8PM | 316 ステンレス鋼 | 1/2 インチ | NPTおねじ | - | - | Produkt anzeigen |
