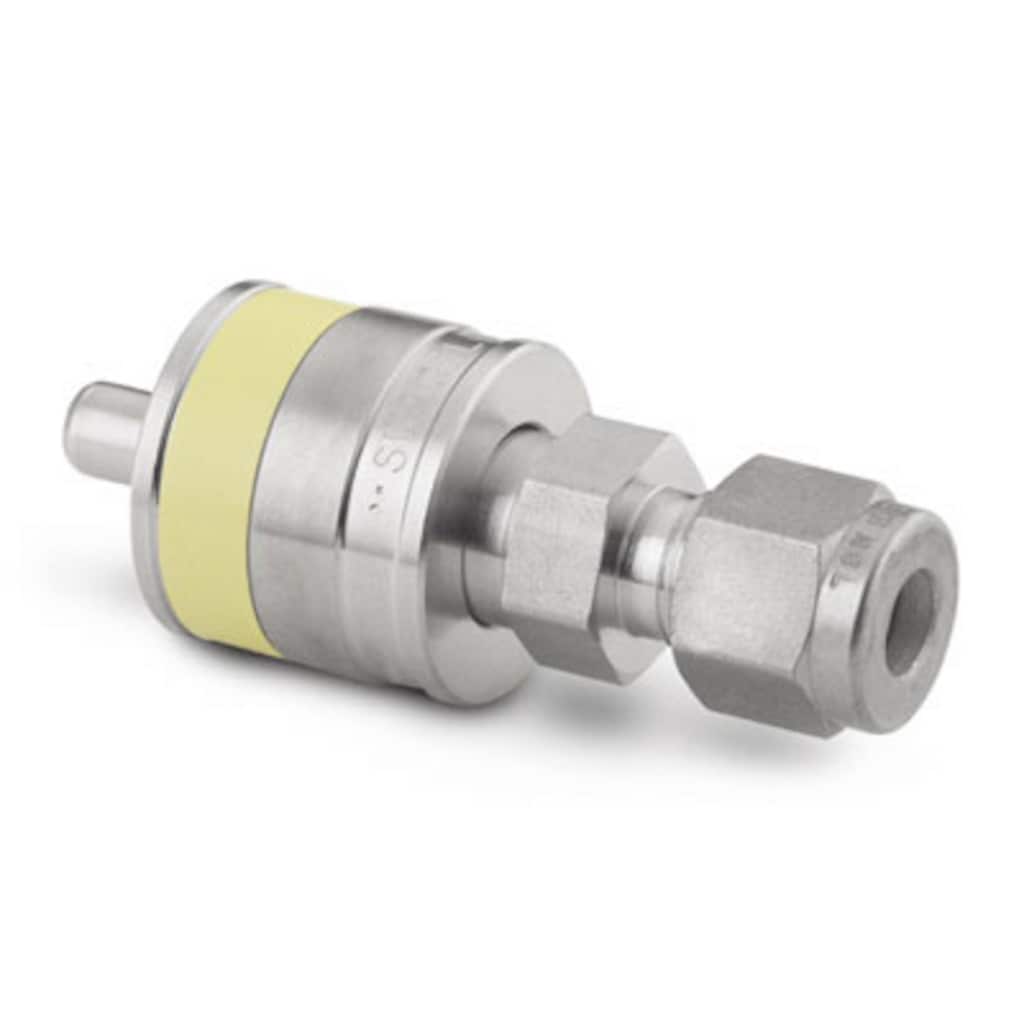

밸브가 없는 스테인리스강 계장용 퀵 코넥트 스템, 0.3Cv, 1/4인치 스웨즈락 튜브 피팅, 노란색 키
Art.-Nr.: SS-QC4-S-400K4
|
||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten
SpindelnSchnelle und mühelose Verbindungen mit Swagelok-Schnellkupplungen für Anwendungen, die häufige Verbindungen, minimalen Lufteinschluss und minimalen Verlust erfordern Einloggen oder anmelden, um den Preis anzuzeigen КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Warnung: 스웨즈락의 튜브 피팅 연결구를 포함하여 이러한 제품은 산업 설계 기준에 따라 제조되지 않으므로 스웨즈락의 제품 및 부품을 타 제조업체의 제품 및 부품과 혼합하거나 혼용하여 사용하지 마십시오.
|
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Warnung: 스웨즈락의 튜브 피팅 연결구를 포함하여 이러한 제품은 산업 설계 기준에 따라 제조되지 않으므로 스웨즈락의 제품 및 부품을 타 제조업체의 제품 및 부품과 혼합하거나 혼용하여 사용하지 마십시오.
밸브가 없는 스테인리스강 계장용 퀵 코넥트 스템, 0.3Cv, 1/4인치 스웨즈락 튜브 피팅, 노란색 키
Einloggen oder anmelden, um den Preis anzuzeigen
Kataloge
Spindeln
Schnelle und mühelose Verbindungen mit Swagelok-Schnellkupplungen für Anwendungen, die häufige Verbindungen, minimalen Lufteinschluss und minimalen Verlust erfordern
QC, QF, QM, 및 QTM 시리즈■ 비틀림, 회전 및 렌치 작업이 필요 없음■ 단일 차단용, 양단 차단용 및 대용량용 모델
Features: Step-by-step identification procedure for threads and end connections.
Good practices for operation of Swagelok quick-connects.
Technische Daten
SS-QC4-S-400K4 — 밸브가 없는 스테인리스강 계장용 퀵 코넥트 스템, 0.3Cv, 1/4인치 스웨즈락 튜브 피팅, 노란색 키
| Attribute | Wert |
|---|---|
| Körperwerkstoff | 316 스테인리스강 |
| Reinigungsverfahren | 표준 세정 및 포장(SC-10) |
| Größe Verbindung 1 | 1/4인치 |
| Typ Verbindung 1 | Swagelok® 튜브 피팅 |
| Maximaler Cv | 0.3 - 표준 또는 역류 몸체와 체결할 경우, 0.4 - 관통형 유로 몸체와 체결할 경우 |
| Schmierstoff | 구성 부품에 윤활제 없음 |
| O-Ring-Material | 탄화플루오르 FKM |
| Druckbereich gekuppelt bei max. Temperatur | 250PSIG @ 400°F /17.2BAR @ 204°C |
| Druckbereich gekuppelt bei Raumtemperatur | 3000PSIG @ 70°F /206BAR @ 21°C |
| Serie | QC4 |
| Sonderhülse | 노란색 키 슬리브 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Ressourcen
Zeichnungen
Für dieses Produkt sind zweidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Für dieses Produkt sind dreidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Verkaufszeichnungen sind für dieses Produkt erhältlich. Die Dateien herunterladen.
Ähnliche Produkte
|
Art.-Nr.
|
Körperwerkstoff
|
Größe Verbindung 1
|
Typ Verbindung 1
|
Größe Verbindung 2
|
Typ Verbindung 2
|
|
|---|---|---|---|---|---|---|
| B-QC4-S-2PM | 황동 | 1/8인치 | 수나사 NPT | - | - | Produkt anzeigen |
| B-QC4-S-400 | 황동 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| B-QC4-S-400K1 | 황동 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| B-QC4-S-400K3 | 황동 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| B-QC4-S-4PF | 황동 | 1/4인치 | 암나사 NPT | - | - | Produkt anzeigen |
| B-QC4-S-4PM | 황동 | 1/4인치 | 수나사 NPT | - | - | Produkt anzeigen |
| B-QC4-S-6M0 | 황동 | 6mm | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| B-QC6-S-4PF | 황동 | 1/4인치 | 암나사 NPT | - | - | Produkt anzeigen |
| B-QC6-S-4PM | 황동 | 1/4인치 | 수나사 NPT | - | - | Produkt anzeigen |
| B-QC6-S-600 | 황동 | 3/8인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC4-S-200 | 316 스테인리스강 | 1/8인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC4-S-2PF | 316 스테인리스강 | 1/8인치 | 암나사 NPT | - | - | Produkt anzeigen |
| SS-QC4-S-2PM | 316 스테인리스강 | 1/8인치 | 수나사 NPT | - | - | Produkt anzeigen |
| SS-QC4-S-400 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC4-S-400K1 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC4-S-400K2 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC4-S-400K3 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC4-S-400K5 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC4-S-4FT | 316 스테인리스강 | 1/4인치 | 암나사 ISO 경사나사 | - | - | Produkt anzeigen |
| SS-QC4-S-4MT | 316 스테인리스강 | 1/4인치 | 수나사 ISO 경사나사 | - | - | Produkt anzeigen |
| SS-QC4-S-4PF | 316 스테인리스강 | 1/4인치 | 암나사 NPT | - | - | Produkt anzeigen |
| SS-QC4-S-4PM | 316 스테인리스강 | 1/4인치 | 수나사 NPT | - | - | Produkt anzeigen |
| SS-QC4-S-4PMK2 | 316 스테인리스강 | 1/4인치 | 수나사 NPT | - | - | Produkt anzeigen |
| SS-QC4-S-6M0 | 316 스테인리스강 | 6mm | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC6-S-10M0 | 316 스테인리스강 | 10mm | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC6-S-4PF | 316 스테인리스강 | 1/4인치 | 암나사 NPT | - | - | Produkt anzeigen |
| SS-QC6-S-4PM | 316 스테인리스강 | 1/4인치 | 수나사 NPT | - | - | Produkt anzeigen |
| SS-QC6-S-600 | 316 스테인리스강 | 3/8인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC6-S-6PF | 316 스테인리스강 | 3/8인치 | 암나사 NPT | - | - | Produkt anzeigen |
| SS-QC6-S-6PM | 316 스테인리스강 | 3/8인치 | 수나사 NPT | - | - | Produkt anzeigen |
| SS-QC8-S-12M0 | 316 스테인리스강 | 12mm | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC8-S-810 | 316 스테인리스강 | 1/2인치 | Swagelok® 튜브 피팅 | - | - | Produkt anzeigen |
| SS-QC8-S-8PF | 316 스테인리스강 | 1/2인치 | 암나사 NPT | - | - | Produkt anzeigen |
| SS-QC8-S-8PM | 316 스테인리스강 | 1/2인치 | 수나사 NPT | - | - | Produkt anzeigen |
