Schnellkupplungskörper,Edelstahl, 6 mm Swagelok Schottverschraubung, Grüne Kodierung (Serie QC4) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten
バルクヘッド・ボディ迅速かつ容易に接続可能なSwagelokクイック・コネクツは、接続が頻繁に行われ、かつ空気混入量やスピリッジ(流体流出量)を最小限に抑える必要がある用途に適しています。 Einloggen oder anmelden, um den Preis anzuzeigen ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Sichere Produktauswahl:
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich. Warnung: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen. |
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich.
Warnung: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Schnellkupplungskörper,Edelstahl, 6 mm Swagelok Schottverschraubung, Grüne Kodierung (Serie QC4)
Einloggen oder anmelden, um den Preis anzuzeigen
Kataloge
バルクヘッド・ボディ
迅速かつ容易に接続可能なSwagelokクイック・コネクツは、接続が頻繁に行われ、かつ空気混入量やスピリッジ(流体流出量)を最小限に抑える必要がある用途に適しています。
■ 着脱時のひねり、回転、レンチ操作が不要/■ 型式: シングル・エンド・シャット・オフ(SESO)型、ダブル・エンド・シャット・オフ(DESO)型、フル・フロー型
Good practices for operation of Swagelok quick-connects.
Technische Daten

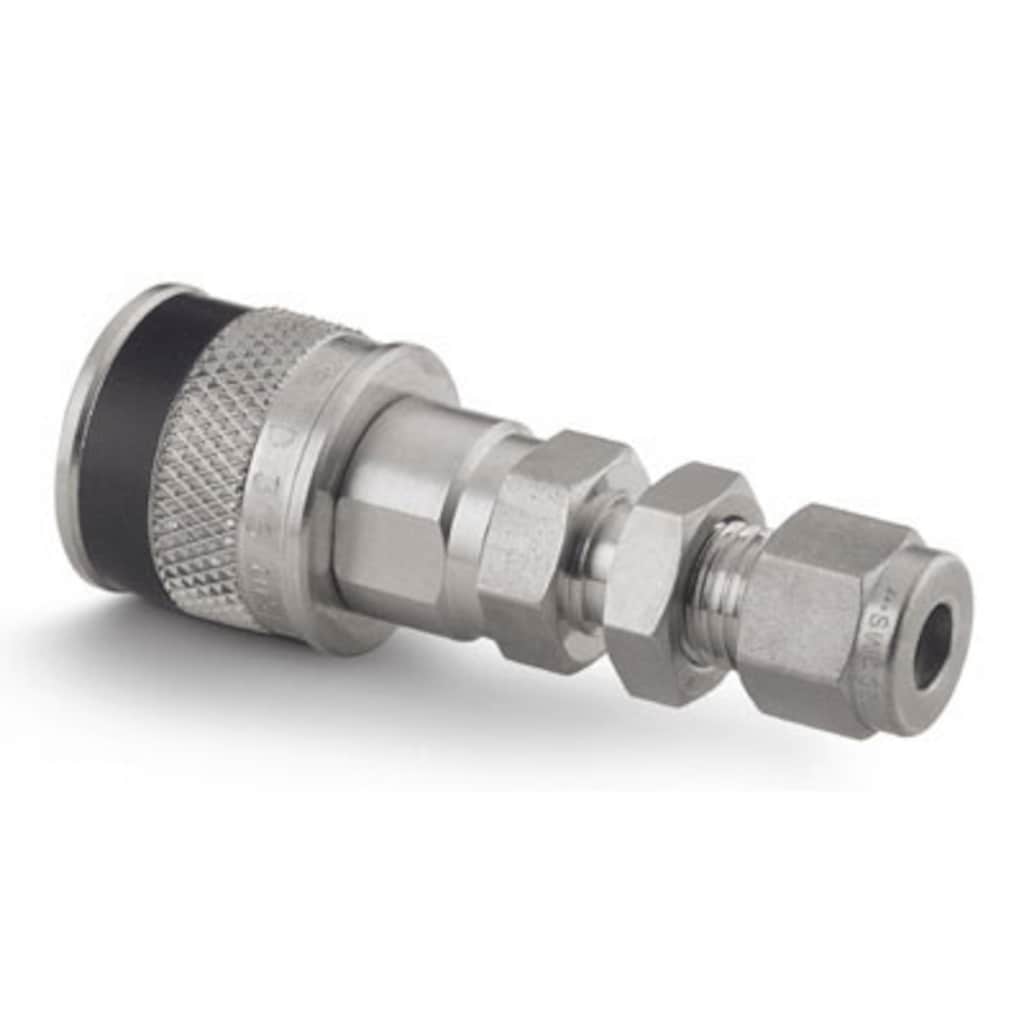

SS-QC4-B1-6M0K3 — Schnellkupplungskörper,Edelstahl, 6 mm Swagelok Schottverschraubung, Grüne Kodierung (Serie QC4)
Attribute | Wert |
---|---|
空気混入量 | 0,3 cm3 |
ボディ材質 | Edelstahl 316 |
洗浄プロセス | Standardreinigung und -verpackung (SC-10) |
コネクション1 サイズ | 6 mm |
コネクション1 タイプ | Swagelok® Rohrverschraubung |
最大Cv | 0,2 - bei Verbindung mit einem DESO-Stecker, 0,3 - bei Verbindung mit einem SESO-Stecker |
潤滑剤 | Dow Corning 111 |
Oリング材質 | Fluorkautschuk FPM |
最高使用圧力(最高温度での接続時) | 17,2 BAR bei 204 °C /250 PSIG bei 400 °F |
最高使用圧力(室温での接続時) | 206 BAR bei 21 °C /3000 PSIG bei 70 °F |
最高使用圧力(室温での切り離し時) | 17,2 BAR bei 21 °C /250 PSIG bei 70 °F |
最高使用温度 / 圧力(接続時および切り離し時) | 17,2 BAR bei 21 °C /250 PSIG bei 70 °F |
シリーズ | QC4 |
特殊用スリーブ | Grün kodierte Hülse |
スピリッジ(流体流出量) | 0,3 cm3 |
試験 | 0,3 cm3 |
eClass (4.1) | 37110302 |
eClass (5.1.4) | 37110302 |
eClass (6.0) | 37020500 |
eClass (6.1) | 37020500 |
UNSPSC (4.03) | 31163101 |
UNSPSC (10.0) | 27121701 |
UNSPSC (11.0501) | 27121701 |
UNSPSC (13.0601) | 27121701 |
UNSPSC (15.1) | 27121701 |
UNSPSC (17.1001) | 27121701 |
Ressourcen
Zeichnungen
Für dieses Produkt sind zweidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Für dieses Produkt sind dreidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Verkaufszeichnungen sind für dieses Produkt erhältlich. Die Dateien herunterladen.
Ähnliche Produkte
Art.-Nr.
|
Körperwerkstoff
|
Größe Verbindung 1
|
Typ Verbindung 1
|
Größe Verbindung 2
|
Typ Verbindung 2
|
|
---|---|---|---|---|---|---|
B-QC4-B1-400 | 真ちゅう | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
B-QC6-B1-600 | 真ちゅう | 3/8 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-B1-400 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-B1-400K1 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-B1-400K2 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-B1-400K3 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-B1-400K4 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-B1-400K5 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-B1-400KZ | 316ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-B1-400-SC11 | 316 ステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-B1-6M0 | 316 ステンレス鋼 | 6 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC4-B1-6M0K1 | 316 ステンレス鋼 | 6 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC6-B1-10M0 | 316 ステンレス鋼 | 10 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC6-B1-600 | 316 ステンレス鋼 | 3/8 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC8-B1-12M0 | 316 ステンレス鋼 | 12 mm | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
SS-QC8-B1-810 | 316 ステンレス鋼 | 1/2 インチ | Swagelok®チューブ継手 | - | - | Produkt anzeigen |
