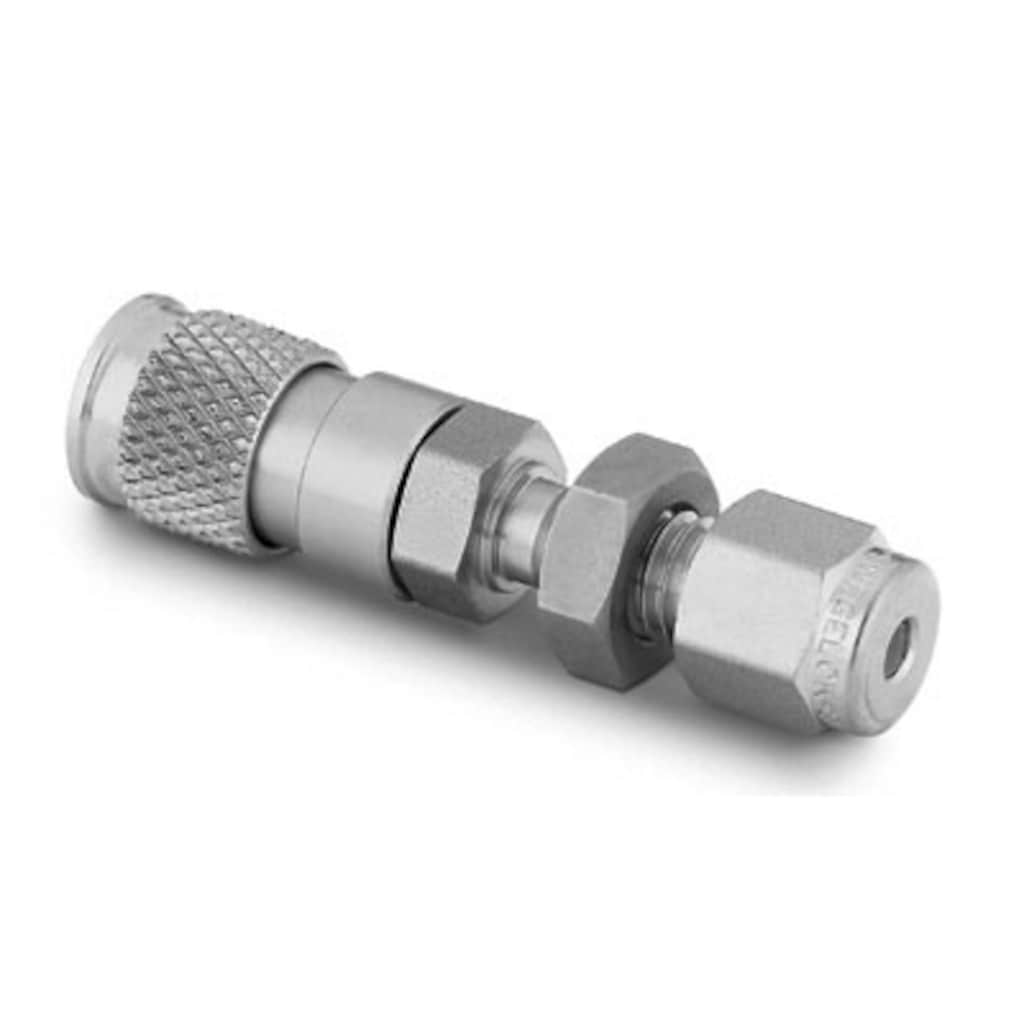

ステンレス鋼製ミニチュア・クイック・コネクツ・ボディ、0.05 Cv、1/8 インチ・サイズSwagelokバルクヘッド・チューブ継手（QM2シリーズ）
Réf. pièce : SS-QM2-B1-200
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Spécifications
Corps pour passage de cloisonRéalisez rapidement et simplement des raccordements, avec les raccords rapides miniatures Swagelok, pour les applications, dans un laboratoire par exemple, qui nécessitent d'effectuer de fréquents raccordements tout en limitant les inclusions d'air et les déversements de fluide avec un faible volume mort, le tout dans un espace restreint. Ouvrir une session ou s’inscrire pour afficher des prix お問い合わせ本製品に関するご質問は、担当のスウェージロック指定販売会社までお問い合わせください。指定販売会社は、投資を最大限に活用するためのアドバイスも提供いたします。
安全な製品の選定について：
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。 Attention: スウェージロック製品、または工業設計規格に準拠していない部品（Swagelokチューブ継手エンド・コネクションを含む）は、他社製品との混用や互換は絶対に行わないでください。
|
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。
Attention: スウェージロック製品、または工業設計規格に準拠していない部品（Swagelokチューブ継手エンド・コネクションを含む）は、他社製品との混用や互換は絶対に行わないでください。
ステンレス鋼製ミニチュア・クイック・コネクツ・ボディ、0.05 Cv、1/8 インチ・サイズSwagelokバルクヘッド・チューブ継手（QM2シリーズ）
Ouvrir une session ou s’inscrire pour afficher des prix
Catalogues
Corps pour passage de cloison
Не требуют закручивания, вращения или использования гаечного ключа; Модели с односторонним и двухсторонним отсечением, и полнопроходные модели
Features: Step-by-step identification procedure for threads and end connections.
Warning: System pressure must not exceed 100 psig (6.9 bar) at 70°F (20°C) when coupling and uncoupling this product. When uncoupling single-end shutoff quick-connects, system pressure on stem side will vent to atmosphere
Spécifications
SS-QM2-B1-200 — ステンレス鋼製ミニチュア・クイック・コネクツ・ボディ、0.05 Cv、1/8 インチ・サイズSwagelokバルクヘッド・チューブ継手（QM2シリーズ）
| Attribut | Valeur |
|---|---|
| Inclusion d'air | 0.1 cm3 |
| Matériau du corps | 316 ステンレス鋼 |
| Procédé de nettoyage | 標準のクリーニングおよびパッケージング（Swagelok SC-10仕様） |
| Dimension du raccordement 1 | 1/8 インチ |
| Type du raccordement 1 | Swagelok®チューブ継手 |
| Cv maximal | 0.05 - DESO型ステムと接続する場合、0.06 - SESO型ステムと接続する場合 |
| Lubrifiant | Dow Corning 111 |
| Matériau des joints toriques | フルオロカーボンFKM |
| Pression nominale, accouplé, à la temp. max. | 100 PSIG @ 400°F／6.8 BAR @ 204℃ |
| Pression nominale, accouplé, à temp. amb. | 4000 PSIG @ 70°F／275 BAR @ 21℃ |
| Pression nominale, désaccouplé, à temp. amb. | 100 PSIG @ 70°F／6.8 BAR @ 21℃ |
| Pression/Temp. nominale (accouplement et désaccouplement) | 100 PSIG @ 70°F／6.8 BAR @ 21℃ |
| Série | QM2 |
| Déversement | 0.1 cm3 |
| Tests | 0.1 cm3 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Ressources
Produits similaires
|
Réf. pièce
|
Matériau du corps
|
Dimension du raccordement 1
|
Type du raccordement 1
|
Dimension du raccordement 2
|
Type du raccordement 2
|
|
|---|---|---|---|---|---|---|
| B-QM2-B1-200 | Латунь | 1/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | Afficher le produit |
