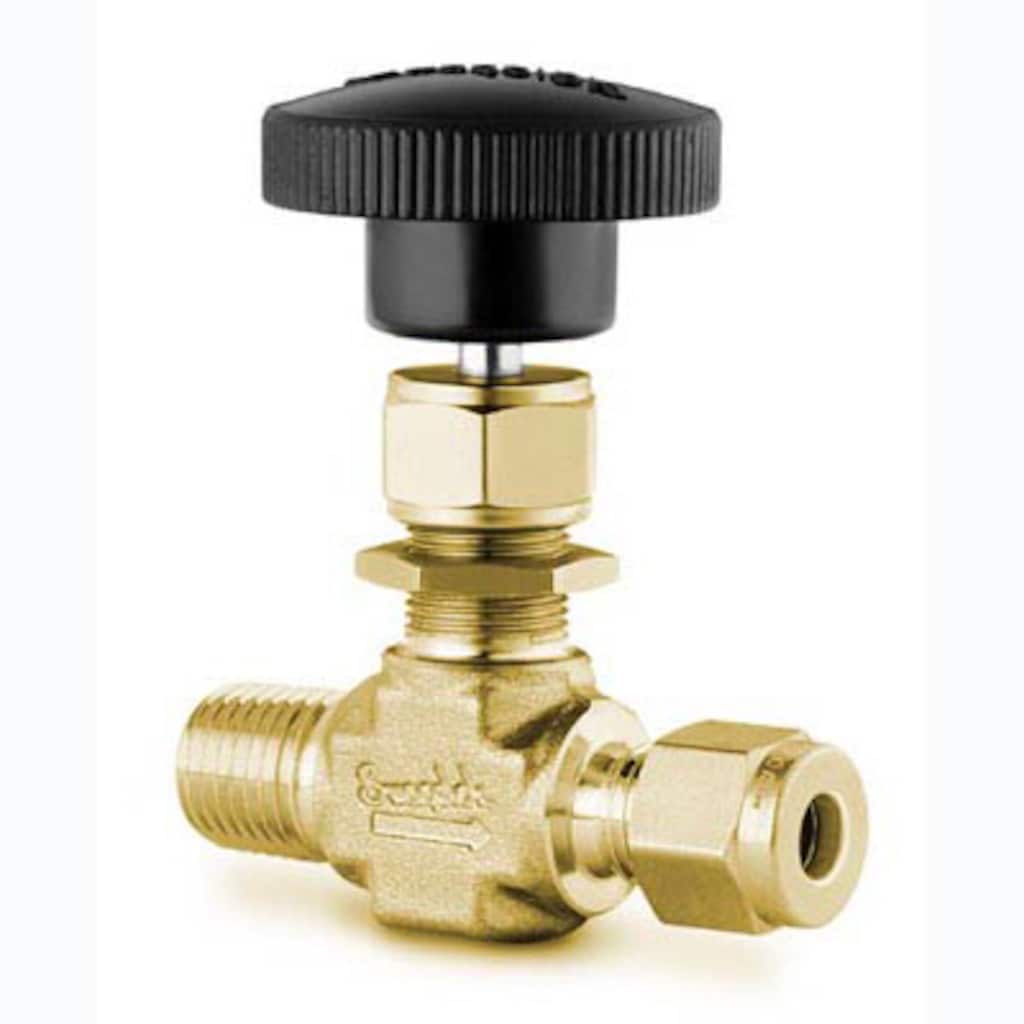

Regulier- und Absperrventil, Messing, 1/4 Zoll NPT-Außengewinde x 1/4 Zoll Swagelok Rohrverschraubung, Regulierspindel
Inicie la sesión o regístrese para ver los precios
Catálogos
Gerade, Regulierspindel
Regulier- und Absperrventile mit integriertem Ventilhals sind kompakte Nadelventile in einer Vielzahl von Größen, Konfigurationen und Werkstoffen für eine Vielzahl von Anwendungen.
Sistema de empaquetadura autocompensada; Diseño compacto; Presiones de servicio de hasta 413 bar (6000 psig); Temperaturas hasta 315°C (600°F)
Características: Procedimiento de identificación paso a paso de roscas y conexiones finales.
Este documento especifica las directrices seguidas por Swagelok® Company y sus proveedores, para asegurar el cumplimiento de los requisitos de limpieza del producto según está establecido por ASTM G93 Nivel C.
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Swagelok® Specification SC-10 defines the cleaning, lubrication, assembly, and packaging requirements for standard Swagelok products and describes practices used to meet these requirements.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
Especificaciones
B-1RM4-S4 — Regulier- und Absperrventil, Messing, 1/4 Zoll NPT-Außengewinde x 1/4 Zoll Swagelok Rohrverschraubung, Regulierspindel
| Atributo | Valor |
|---|---|
| Körperwerkstoff | Messing |
| Reinigungsverfahren | Standardreinigung und -verpackung (SC-10) |
| Größe Verbindung 1 | 1/4 Zoll |
| Typ Verbindung 1 | NPT Außengewinde |
| Größe Verbindung 2 | 1/4 Zoll |
| Typ Verbindung 2 | Swagelok® Rohrverschraubung |
| Maximaler Cv | 0.37 |
| Griffart | Phenol-Griff |
| Niedrigemission-zertifiziert | Ja |
| Maximale Temperatur °F (°C) | 400 (204) |
| Max. Temperatur-Druckeinsatzbereich | 204°C bei 26 BAR/400°F bei 390 PSIG |
| Minimum-Temperatur °F (°C) | -65 (-53) |
| Spindelspitzenwerkstoff | Messing |
| Spindeltyp | Regulierend |
| eClass (4.1) | 37010203 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010203 |
| eClass (6.1) | 37010203 |
| UNSPSC (4.03) | 40141602 |
| UNSPSC (10.0) | 40141602 |
| UNSPSC (11.0501) | 40141602 |
| UNSPSC (13.0601) | 40141602 |
| UNSPSC (15.1) | 40141602 |
| UNSPSC (17.1001) | 40183102 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
