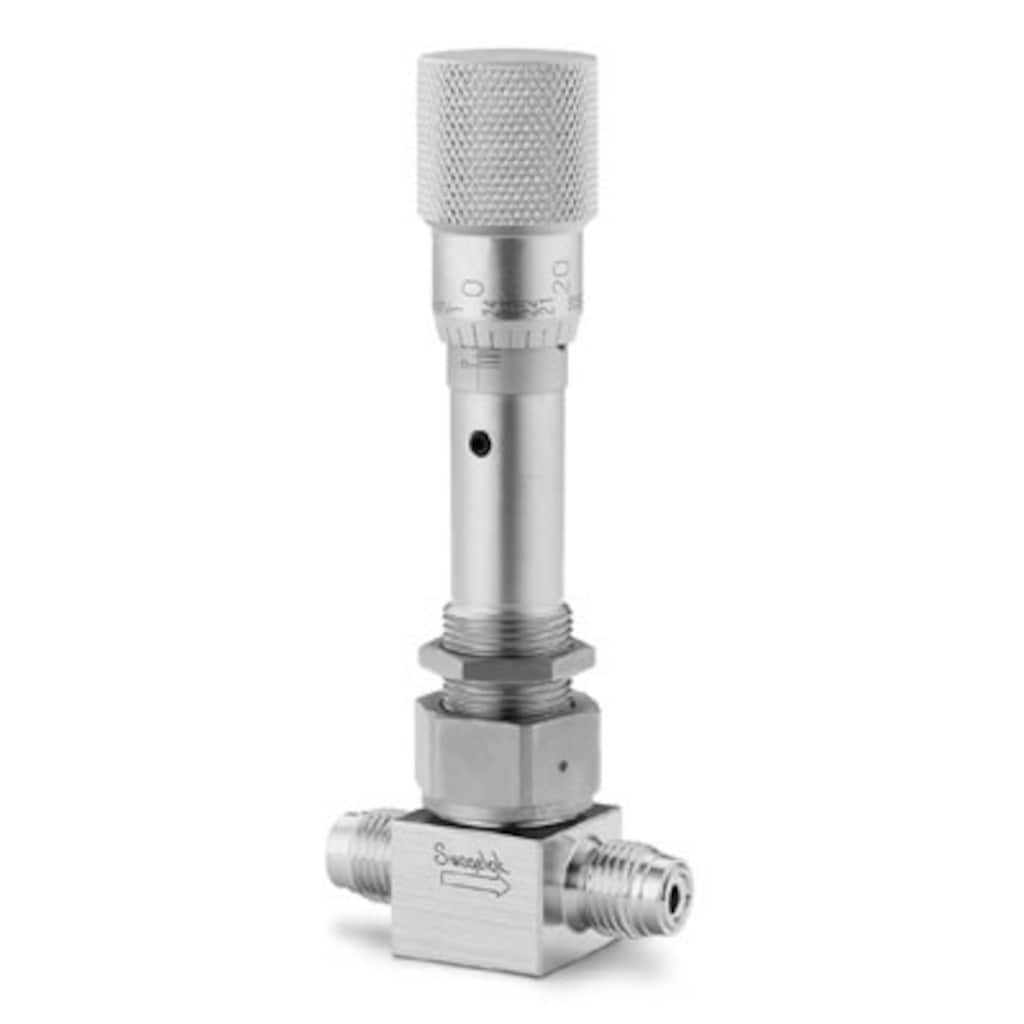

Faltenbalg-Dosierventil, Edelstahl, Dosierspindelspitze, mit Körperdichtscheibe, 1/4 Zoll Swagelok VCR-Außengewinde
Код изделия: SS-4BMG-VCR
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
Прямая конфигурацияИзолируйте технологические среды и обеспечьте надежность и герметичность с помощью бессальниковых сильфонных клапанов Swagelok со сварным уплотнением. Сильфонные клапаны прекрасно подходят для систем, в которых важную роль играет герметичность. Предлагаются различные варианты общего назначения и для условий высокой степени чистоты. Войдите или зарегистрируйтесь, чтобы просмотреть цену ContactoSi tiene preguntas sobre este producto, contacte con su centro local autorizado de ventas y servicio. También pueden informarle sobre los servicios de apoyo para ayudarle a sacar el máximo partido a su inversión.
Selección fiable de un producto:
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo. Предупреждение: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
|
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo.
Предупреждение: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Faltenbalg-Dosierventil, Edelstahl, Dosierspindelspitze, mit Körperdichtscheibe, 1/4 Zoll Swagelok VCR-Außengewinde
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
Прямая конфигурация
정확하고 반복적으로 일정한 흐름을 유지하기 위한 마이크로미터 핸들; 최대 사용 압력 700 psig (48.2 bar); 최고 온도 482°C (900°F); 316 스텐레스강 구조
Features: Step-by-step identification procedure for threads and end connections.
This document specifies guidelines used by Swagelok Company for producing stainless steel products intended for photovoltaic (PV) applications.
Loosen bonnet locking screw with 1/16 in. hex wrench; Loosen handle set screw with 1/8 in. hex wrench and remove handle.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
범위 이 문서에서는 Swagelok및 관련 공급자가 ASTM G93 레벨 C에 언급된 제품 청정도 요건을 준수하기 위해 사용하는 가이드라인을 설명합니다. 이 문서는 유체가 접촉되는 시스템 부품에만 한정적으로 적용됩니다. 이 문서는 제품 카탈로그, 기술 보고서 및 기타 보고서들과 함께 이용해야 합니다.
Bellows Kits, Stem Tip/Adapter Kits, bellows/Stem/Stem Tip/Adapter Kits, Gasket Kits for Swagelok® bellows-sealed valves
Swagelok® Specification SC-10 defines the cleaning, lubrication, assembly, and packaging requirements for standard Swagelok products and describes practices used to meet these requirements.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Welding should be done by qualified personnel as outlined in Section IX of the ASME Boiler Code. Weld filler material should be the same as the base material.
Технические характеристики
SS-4BMG-VCR — Faltenbalg-Dosierventil, Edelstahl, Dosierspindelspitze, mit Körperdichtscheibe, 1/4 Zoll Swagelok VCR-Außengewinde
| Атрибут | Значение |
|---|---|
| Тип привода | Manuell |
| Материал сильфона | Edelstahl 321 |
| Материал корпуса | Edelstahl 316 |
| Уплотнение корпуса | Dichtung metallisch dichtend |
| Процедура очистки | Spezialreinigung und -verpackung (SC-11) |
| Размер соединения 1 | 1/4 Zoll |
| Тип соединения 1 | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde |
| Размер соединения 2 | 1/4 Zoll |
| Тип соединения 2 | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde |
| Максимальный коэффициент расхода (Cv) | 0.019 |
| Схема движения потока | 2-WegeGerade |
| Прокладка | Dichtung aus Edelstahl 316 mit Silberbeschichtung |
| Цвет рукоятки | Nicht zutreffend |
| Тип рукоятки | Edelstahl 316 mit Silberchrombeschichtung |
| Максимальная температура, °F (°C) | 600 (315) |
| Номинальные параметры давления при макс. температуре | 315°C bei 20,6 BAR/600°F bei 300 PSIG |
| Минимальная температура, °F (°C) | -20 (-28) |
| Номинальные параметры давления при комнатной температуре | 48,2 BAR bei 37 °C /700 PSIG bei 100 °F |
| Класс обслуживания | Allgemeines |
| Материал наконечника штока | Chrombeschichteter Edelstahl 316 |
| Тип штока | Dosierventile |
| Обработка поверхности | Standard |
| Испытания | Helium-Dichtigkeitsprüfung gemäß SCS-00020 |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010201 |
| eClass (6.1) | 37010201 |
| eClass (10.1) | 37010201 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141609 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141609 |
| UNSPSC (15.1) | 40141609 |
| UNSPSC (17.1001) | 40183102 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
Похожие изделия
|
Код изделия
|
Материал корпуса
|
Размер соединения 1
|
Тип соединения 1
|
Размер соединения 2
|
Тип соединения 2
|
|
|---|---|---|---|---|---|---|
| SS-4BMG | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | 1/4인치 | Swagelok® 튜브 피팅 | Просмотр изделия |
| SS-4BMG-TW | 316 스테인리스강 | 1/4인치 | 튜브 소켓 용접 | 3/8인치 | 튜브 맞대기 용접 | Просмотр изделия |
| SS-4BMRG | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | 1/4인치 | Swagelok® 튜브 피팅 | Просмотр изделия |
| SS-4BMRG-TW | 316 스테인리스강 | 1/4인치 | 튜브 소켓 용접 | 3/8인치 | 튜브 맞대기 용접 | Просмотр изделия |
| SS-4BMRG-VCR | 316 스테인리스강 | 1/4인치 | 면 밀폐(메탈 가스켓) 수나사 VCR | 1/4인치 | 면 밀폐(메탈 가스켓) 수나사 VCR | Просмотр изделия |
| SS-4BMRW-VCR | 316 스테인리스강 | 1/4인치 | 면 밀폐(메탈 가스켓) 수나사 VCR | 1/4인치 | 면 밀폐(메탈 가스켓) 수나사 VCR | Просмотр изделия |
| SS-4BMW | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | 1/4인치 | Swagelok® 튜브 피팅 | Просмотр изделия |
| SS-4BMW-VCR | 316 스테인리스강 | 1/4인치 | 면 밀폐(메탈 가스켓) 수나사 VCR | 1/4인치 | 면 밀폐(메탈 가스켓) 수나사 VCR | Просмотр изделия |
