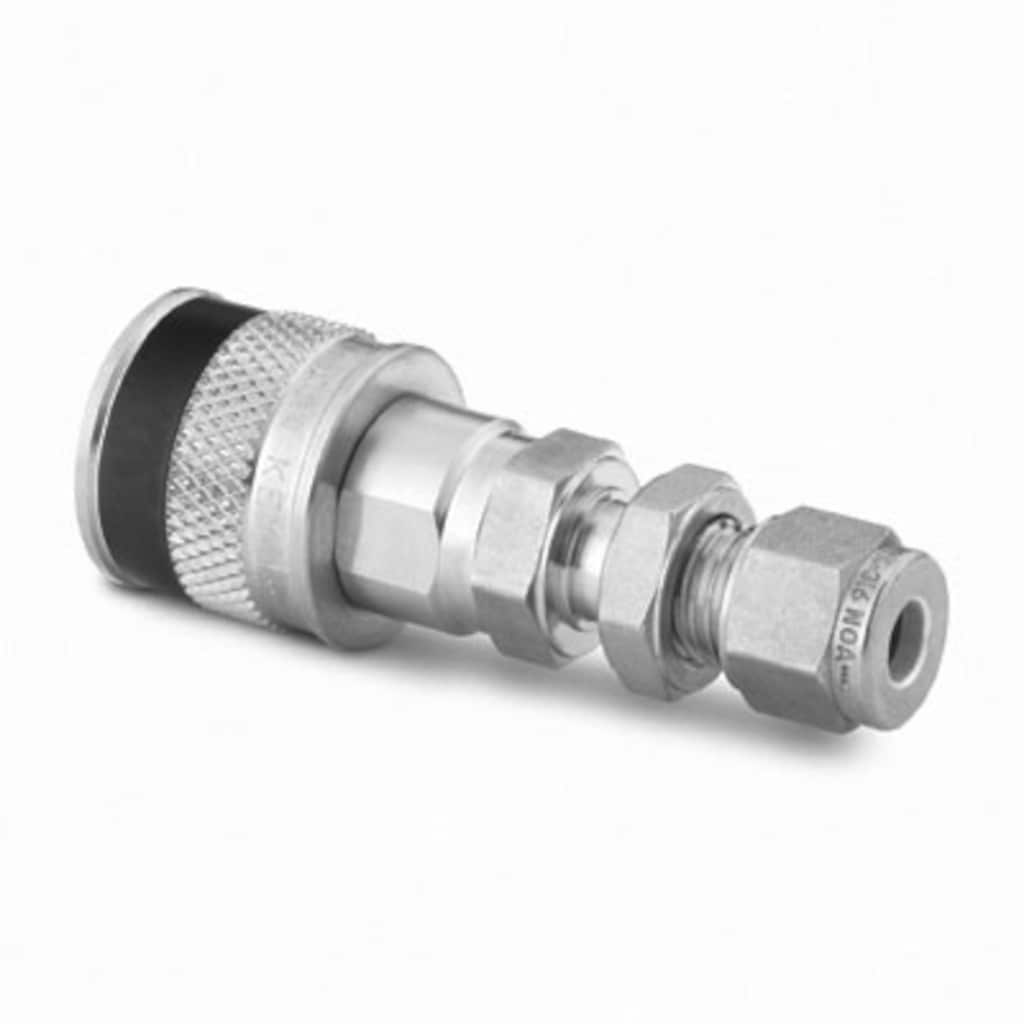

Base pasamuros enchufe rápido para instrumentación de acero inox., Cv 0,2, 6 mm. Swagelok, Código negro
型番： SS-QC4-B1-6M0K1
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
仕様
Bases PasamurosRápidas y fáciles conexiones con los enchufes rápidos Swagelok para aplicaciones con frecuentes conexiones y mínima inclusión de aire y derrame. ログインまたは登録して価格を見る ContactoSi tiene preguntas sobre este producto, contacte con su centro local autorizado de ventas y servicio. También pueden informarle sobre los servicios de apoyo para ayudarle a sacar el máximo partido a su inversión.
Sichere Produktauswahl:
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich. 警告: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes.
|
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich.
警告: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes.
カタログ
Bases Pasamuros
Не требуют закручивания, вращения или использования гаечного ключа; Модели с односторонним и двухсторонним отсечением, и полнопроходные модели
Features: Step-by-step identification procedure for threads and end connections.
Максимальное давление в системе для работы данного изделия не должно превышать 250 psig (17,2 бар) при температуре 70°F (20°C). При сборке быстроразъемных соединений с односторонним отсечением требуется спустить давление на стороне штоке в атмосферу.
仕様
SS-QC4-B1-6M0K1 — Base pasamuros enchufe rápido para instrumentación de acero inox., Cv 0,2, 6 mm. Swagelok, Código negro
| 属性 | 値 |
|---|---|
| Inclusión de aire | 0,3 cm3 |
| Material del Cuerpo | Acero inoxidable 316 |
| Proceso de Limpieza | Limpieza y Embalaje estándar (SC-10) |
| Tamaño conexión 1 | 6 mm |
| Tipo de conexión 1 | Racor Swagelok® |
| Cv Máximo | 0,2 - Acoplada con espiga DESO, 0,3 - acoplada con espiga SESO |
| Lubricante | Dow Corning 111 |
| Material de la junta tórica | FKM Fluorocarbono |
| Rango de presión acoplado a máx. temp. | 17,2 BAR @ 204°C / 250 PSIG @ 400°F |
| Rango de presión acoplado a temp. ambiente | 206 BAR @ 21°C / 3000 PSIG @ 70°F |
| Rango de Presión Desacoplado a Temp. Ambiente | 17,2 BAR @ 21°C / 250 PSIG @ 70°F |
| Rango de Presión (Durante la conexión y desconexión) | 17,2 BAR @ 21°C / 250 PSIG @ 70°F |
| Serie | QC4 |
| Funda Especial | Manguito de la base codificado negro |
| Derrame | 0,3 cm3 |
| Pruebas | 0,3 cm3 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
資料
類似製品
|
型番
|
ボディ材質
|
コネクション1 サイズ
|
コネクション1 タイプ
|
コネクション2 サイズ
|
コネクション2 タイプ
|
|
|---|---|---|---|---|---|---|
| B-QC4-B1-400 | Латунь | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | 製品を見る |
| B-QC6-B1-600 | Латунь | 3/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | 製品を見る |
| SS-QC4-B1-400 | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | - | - | 製品を見る |
| SS-QC4-B1-400K1 | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | - | - | 製品を見る |
| SS-QC4-B1-400K2 | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | - | - | 製品を見る |
| SS-QC4-B1-400K3 | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | - | - | 製品を見る |
| SS-QC4-B1-400K4 | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | - | - | 製品を見る |
| SS-QC4-B1-400K5 | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | - | - | 製品を見る |
| SS-QC4-B1-400KZ | Edelstahl 316 | 1/4 Zoll | Swagelok®-Rohrverschraubung | - | - | 製品を見る |
| SS-QC4-B1-400-SC11 | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | - | - | 製品を見る |
| SS-QC4-B1-6M0 | Edelstahl 316 | 6 mm | Swagelok® Rohrverschraubung | - | - | 製品を見る |
| SS-QC4-B1-6M0K3 | Edelstahl 316 | 6 mm | Swagelok® Rohrverschraubung | - | - | 製品を見る |
| SS-QC6-B1-10M0 | Edelstahl 316 | 10 mm | Swagelok® Rohrverschraubung | - | - | 製品を見る |
| SS-QC6-B1-600 | Edelstahl 316 | 3/8 Zoll | Swagelok® Rohrverschraubung | - | - | 製品を見る |
| SS-QC8-B1-12M0 | Edelstahl 316 | 12 mm | Swagelok® Rohrverschraubung | - | - | 製品を見る |
| SS-QC8-B1-810 | Edelstahl 316 | 1/2 Zoll | Swagelok® Rohrverschraubung | - | - | 製品を見る |
