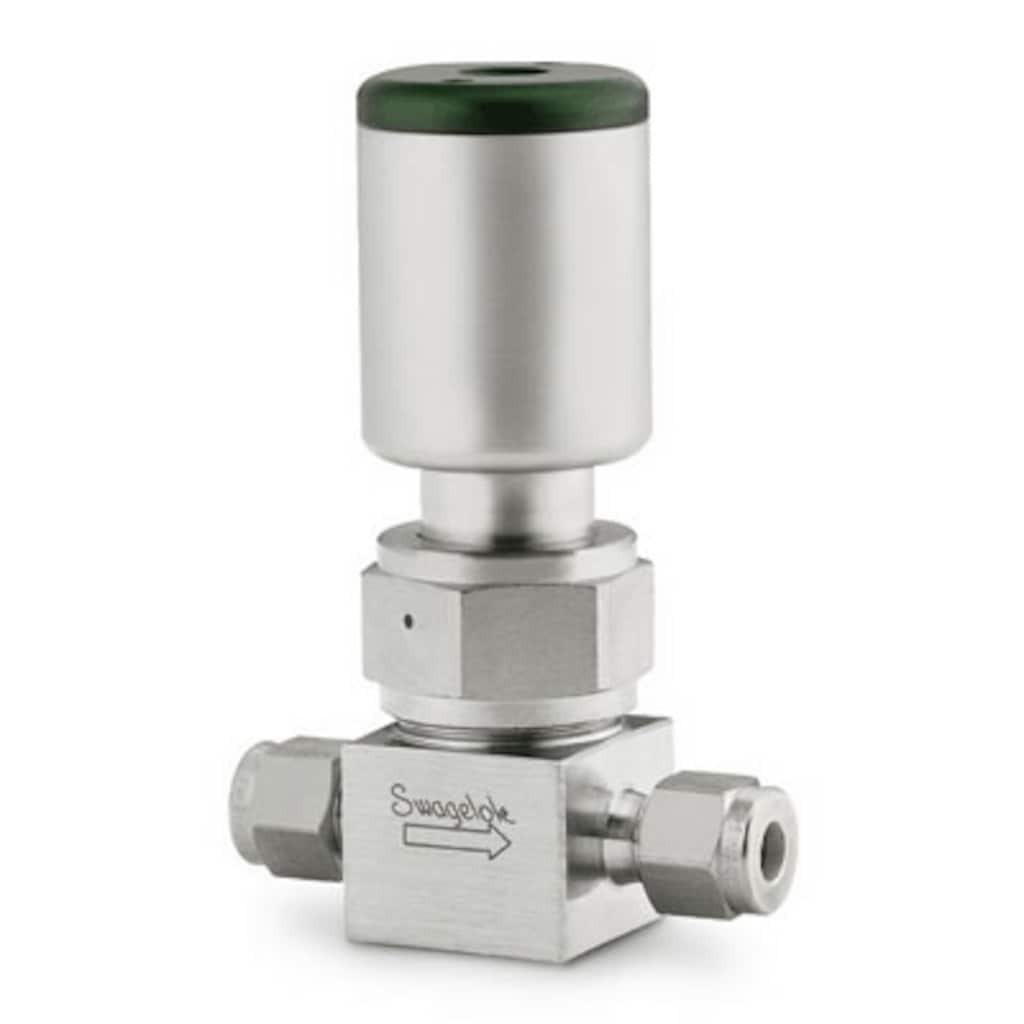

Válvula de fuelle de alta pureza de acero inox. 316L, 1/4 pulg. Swagelok, Actuador neumático NO, Entrada NPT de 1/8-27
Referencia #: SS-BNS4-2O
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
Straight PatternIsolate system fluids and achieve reliable, leak-tight performance with Swagelok bellows valves, which use a packless design and a welded seal. Bellows valves are ideal for applications where the seal to atmosphere is critical, and we offer multiple options for general and high-purity service. Inicie la sesión o regístrese para ver los precios ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Safe Product Selection
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user. Advertencia: スウェージロック製品、または工業設計規格に準拠していない部品（Swagelokチューブ継手エンド・コネクションを含む）は、他社製品との混用や互換は絶対に行わないでください。
|
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user.
Advertencia: スウェージロック製品、または工業設計規格に準拠していない部品（Swagelokチューブ継手エンド・コネクションを含む）は、他社製品との混用や互換は絶対に行わないでください。
Válvula de fuelle de alta pureza de acero inox. 316L, 1/4 pulg. Swagelok, Actuador neumático NO, Entrada NPT de 1/8-27
Inicie la sesión o regístrese para ver los precios
Catálogos
Straight Pattern
Isolate system fluids and achieve reliable, leak-tight performance with Swagelok bellows valves, which use a packless design and a welded seal. Bellows valves are ideal for applications where the seal to atmosphere is critical, and we offer multiple options for general and high-purity service.
Caractéristiques : Vannes sans garniture avec étanchéité entièrement métallique par rapport à l'atmosphère ; pressions de service jusqu'à 34,4 bar (500 psig) ; températures de service jusqu'à 93°C (200°F) ; raccordements d'extrémité de 1/4 à 1/2 po et de 6 à 12 mm
Caractéristiques : Procédure d’identification étape par étape des filetages et raccords.
This document specifies guidelines used by Swagelok Company for producing stainless steel products intended for photovoltaic (PV) applications.
Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.
Le soudage doit être effectué par du personnel qualifié, comme spécifié à la Section IX du code des chaudières de l’ASME.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
This document specifies guidelines used by Swagelok® Company and its suppliers to ensure compliance with product cleanliness requirements as stated in ASTM G93 Level C. Application of the document is limited to wetted system components. This document must be used in conjunction with product catalogs, technical bulletins, and reports.
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Bellows, Stem Tip/Adapter, Bellows/Stem/Stem Tip/Adapter, and Gasket Kits for Swagelok® bellows-sealed valves
Features: This technical report provides data on Swagelok® BN series bellows valves. The report covers: P surface finish specifications; static particle counting; moisture analysis; hydrocarbon analysis; ionic cleanliness; lab cycle test data.
Ce document spécifie les lignes directrices suivies par Swagelok pour la fabrication de produits très haute pureté polis électrolytiquement (UHP). Ce document ne suffit pas à lui seul.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Especificaciones
SS-BNS4-2O — Válvula de fuelle de alta pureza de acero inox. 316L, 1/4 pulg. Swagelok, Actuador neumático NO, Entrada NPT de 1/8-27
| Atributo | Valor |
|---|---|
| Actuator Model | 1/8-27 NPTねじエアー供給ポート（BN シリーズ） |
| Actuator Operation Mode | スプリング･リターン型ノーマル・オープン |
| Actuator Type | 空気式 |
| Bellows Material | 321 ステンレス鋼 |
| Body Material | 316Lステンレス鋼 |
| Body Seal | なし |
| Cleaning Process | 特別なクリーニング／パッケージング（Swagelok SC-11仕様） |
| Connection 1 Size | 1/4 インチ |
| Connection 1 Type | Swagelok®チューブ継手 |
| Connection 2 Size | 1/4 インチ |
| Connection 2 Type | Swagelok®チューブ継手 |
| CV Maximum | 0.3 |
| Flow Pattern | ストレート型（2方タイプ） |
| Gasket | なし |
| Maximum Temperature, °F (°C) | 200 (93) |
| Max Temperature Pressure Rating | 200°F @ 400 PSIG /93°C @ 27.5 BAR |
| Minimum Temperature, °F (°C) | -40 (-40) |
| Room Temperature Pressure Rating | 400 PSIG @ 100°F／27.5 BAR @ 37℃ |
| Service Class | 一般用 |
| Stem Tip Material | PCTFE |
| Stem Type | コーン型ステム・チップ |
| Surface Finish | Ra 20 µin |
| Testing | SCS-00020 に基づいたヘリウム・リーク・テスト |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010201 |
| eClass (6.1) | 37010201 |
| eClass (10.1) | 37010201 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141609 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141609 |
| UNSPSC (15.1) | 40141609 |
| UNSPSC (17.1001) | 40183101 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
Productos similares
|
# de Pieza
|
Material del Cuerpo
|
Tamaño conexión 1
|
Tipo de conexión 1
|
Tamaño conexión 2
|
Tipo de conexión 2
|
|
|---|---|---|---|---|---|---|
| 6LV-BNBW4-C | 316L VAR | 1/4 po | Tube à souder bout à bout | 1/4 po | Tube à souder bout à bout | Ver producto |
| SS-BN8FR8 | Acier inoxydable 316L | 1/2 po | VCR femelle (joint métallique) | 1/2 po | VCR femelle (joint métallique) | Ver producto |
| SS-BN8FR8-2C | Acier inoxydable 316L | 1/2 po | VCR femelle (joint métallique) | 1/2 po | VCR femelle (joint métallique) | Ver producto |
| SS-BN8FR8-C | Acier inoxydable 316L | 1/2 po | VCR femelle (joint métallique) | 1/2 po | VCR femelle (joint métallique) | Ver producto |
| SS-BN8FR8-DU-O | 316Lステンレス鋼 | 1/2 インチ | 面シール（メタル・ガスケット式）めすVCR | 1/2 インチ | 面シール（メタル・ガスケット式）めすVCR | Ver producto |
| SS-BN8S6-2C | 316Lステンレス鋼 | 3/8 インチ | Swagelok®チューブ継手 | 3/8 インチ | - | Ver producto |
| SS-BN8S8-C | 316Lステンレス鋼 | 1/2 インチ | Swagelok®チューブ継手 | 1/2 インチ | - | Ver producto |
| SS-BN8VCR8 | 316Lステンレス鋼 | 1/2 インチ | 面シール（メタル・ガスケット式）おすVCR | 1/2 インチ | 面シール（メタル・ガスケット式）おすVCR | Ver producto |
| SS-BN8VCR8-2C | 316Lステンレス鋼 | 1/2 インチ | 面シール（メタル・ガスケット式）おすVCR | 1/2 インチ | 面シール（メタル・ガスケット式）おすVCR | Ver producto |
| SS-BN8VCR8-C | 316Lステンレス鋼 | 1/2 インチ | 面シール（メタル・ガスケット式）おすVCR | 1/2 インチ | 面シール（メタル・ガスケット式）おすVCR | Ver producto |
| SS-BN8VCR8-P | 316Lステンレス鋼 | 1/2 インチ | 面シール（メタル・ガスケット）おすVCR | 1/2 インチ | 面シール（メタル・ガスケット）おすVCR | Ver producto |
| SS-BNS4 | 316Lステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | 1/4 インチ | Swagelok®チューブ継手 | Ver producto |
| SS-BNS4-2C | 316Lステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | 1/4 インチ | Swagelok®チューブ継手 | Ver producto |
| SS-BNS4-C | 316Lステンレス鋼 | 1/4 インチ | Swagelok®チューブ継手 | 1/4 インチ | Swagelok®チューブ継手 | Ver producto |
| SS-BNS6-C | 316Lステンレス鋼 | 3/8 インチ | Swagelok®チューブ継手 | 3/8 インチ | Swagelok®チューブ継手 | Ver producto |
| SS-BNV51 | 316Lステンレス鋼 | 1/4 インチ | 面シール（メタル・ガスケット式）めすVCR | 1/4 インチ | 面シール（メタル・ガスケット式）めすVCR | Ver producto |
| SS-BNV51-2C | 316Lステンレス鋼 | 1/4 インチ | 面シール（メタル・ガスケット式）めすVCR | 1/4 インチ | 面シール（メタル・ガスケット式）めすVCR | Ver producto |
| SS-BNV51-C | Edelstahl 316L | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | Ver producto |
| SS-BNV51-DU-C | Edelstahl 316L | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | Ver producto |
| SS-BNV51-O | Edelstahl 316L | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtung) VCR-Innengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtung) VCR-Innengewinde | Ver producto |
| SS-BNVCR4 | Edelstahl 316L | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Ver producto |
| SS-BNVCR4-2C | Edelstahl 316L | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Ver producto |
| SS-BNVCR4-C | Edelstahl 316L | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Ver producto |
| SS-BNVVCR4-C | Edelstahl 316L | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Ver producto |
