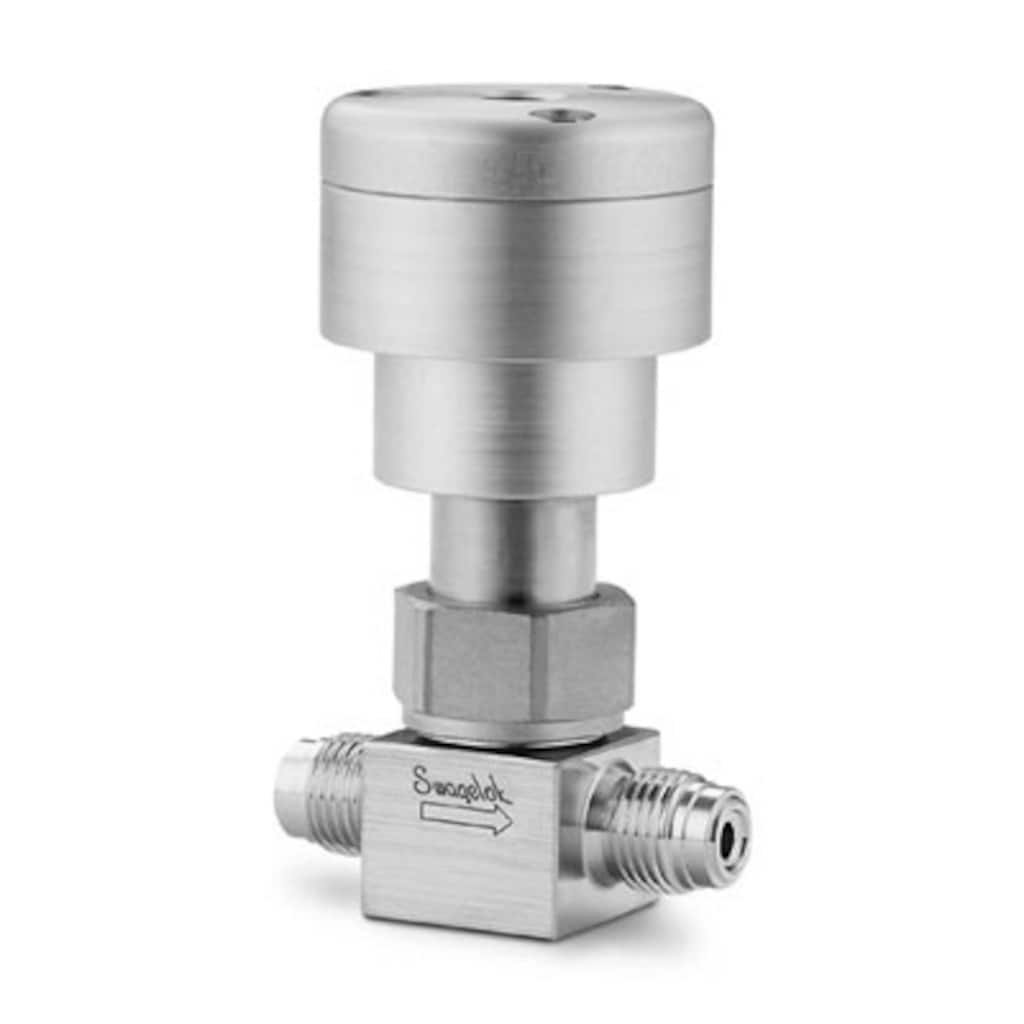

Válvula de fuelle de acero inox., cierre del fuelle con junta, obturador de PCTFE, 1/2 pulg. Swagelok VCR macho, Limpieza SC-11, Actuador neumático NO
Код изделия: SS-8BK-VCR-1O
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
Gerade, mit SteuerkopfIsolieren Sie Systemflüssigkeiten und erzielen Sie zuverlässige, leckfreie Leistung mit den Faltenbalgventilen von Swagelok mit packungslosem Design und geschweißter Dichtung. Faltenbalgventile eignen sich ideal für Anwendungen, in denen die Abdichtung zur Atmosphäre wichtig ist, und wir bieten mehrere Optionen für allgemeinen und hochreinen Einsatz. Войдите или зарегистрируйтесь, чтобы просмотреть цену КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Предупреждение: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes.
|
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Предупреждение: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes.
Válvula de fuelle de acero inox., cierre del fuelle con junta, obturador de PCTFE, 1/2 pulg. Swagelok VCR macho, Limpieza SC-11, Actuador neumático NO
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
Gerade, mit Steuerkopf
Druckraten bis 68,9 bar (1000 psig); Temperaturen bis 482°C (900°F); Endanschlüsse 6, 10 und 12 mm; 1/4, 3/8, 1/2 und 3/4 Zoll; Werkstoffe Messing, Edelstahl und Alloy 400.
In diesem Dokument sind die von Swagelok angewendeten Richtlinien für die Herstellung von Edelstahlprodukten, für Photovoltaik- (PV) Anwendungen vorgesehen sind, festgelegt. Dieses Dokument muss zusammen mit Produktkatalogen, technischen Merkblättern und Berichten für vollständige Produktinformationen verwendet werden. Die Anwendung dieses Dokuments ist auf medienberührte Systemkomponenten begrenzt.
The Swagelok® 3-valve manifold uses bellows-sealed valves for systems with difficult fluid containment requirements. Features: 316 stainless steel bodies, Swagelok B or U series bellows valves for general or severe service, pipe fitting, flange, and Swagelok tube fitting end connections
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Bellows Kits, Stem Tip/Adapter Kits, bellows/Stem/Stem Tip/Adapter Kits, Gasket Kits for Swagelok® bellows-sealed valves
Технические характеристики
SS-8BK-VCR-1O — Válvula de fuelle de acero inox., cierre del fuelle con junta, obturador de PCTFE, 1/2 pulg. Swagelok VCR macho, Limpieza SC-11, Actuador neumático NO
| Атрибут | Значение |
|---|---|
| Steuerkopfmodell | Serie 1 |
| Steuerkopf-Betriebsmodus | Normalmente abierto retorno por muelle |
| Steuerkopfart | Neumática |
| Faltenbalg-Werkstoff | Acero inoxidable 321 |
| Körperwerkstoff | Acero inoxidable 316 |
| Körperdichtung | Junta plana con asiento blando |
| Reinigungsverfahren | Limpieza y Embalaje Especial (SC-11) |
| Größe Verbindung 1 | 1/2 pulg. |
| Typ Verbindung 1 | Cierre frontal (junta plana) macho VCR |
| Größe Verbindung 2 | 1/2 pulg. |
| Typ Verbindung 2 | Cierre frontal (junta plana) macho VCR |
| Maximaler Cv | 0.96 |
| Ventilkörper | Modelo recto (2 vías) |
| Dichtung | Junta plana de acero inoxidable 316 recubierta de PTFE |
| Maximale Temperatur °F (°C) | 200 (93) |
| Max. Temperatur-Druckeinsatzbereich | 93°C @ 34,4 BAR / 200°F @ 500 PSIG |
| Minimum-Temperatur °F (°C) | -20 (-28) |
| Raumtemperatur-Druckeinsatzbereich | 34,4 BAR @ 37°C / 500 PSIG @ 100°F |
| Service-Klasse | General |
| Spindelspitzenwerkstoff | PCTFE |
| Spindeltyp | Cónico |
| Oberflächengüte | Estándar |
| Prüfung | Prueba de fugas con helio según SCS-00020 |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010201 |
| eClass (6.1) | 37010201 |
| eClass (10.1) | 37010201 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141609 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141609 |
| UNSPSC (15.1) | 40141609 |
| UNSPSC (17.1001) | 40183102 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
Похожие изделия
|
Код изделия
|
Материал корпуса
|
Размер соединения 1
|
Тип соединения 1
|
Размер соединения 2
|
Тип соединения 2
|
|
|---|---|---|---|---|---|---|
| SS-10BK-MM-1C | Edelstahl 316 | 10 mm | Swagelok® Rohrverschraubung | 10 mm | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-12BK-MM-1C | Edelstahl 316 | 12 mm | Swagelok® Rohrverschraubung | 12 mm | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-4BK-1C | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | 1/4 Zoll | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-4BK-1O | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | 1/4 Zoll | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-4BK-V51-1C | Edelstahl 316 | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | Просмотр изделия |
| SS-4BK-V51-1CM | Edelstahl 316 | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | Просмотр изделия |
| SS-4BK-VCR-1C | Edelstahl 316 | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Просмотр изделия |
| SS-6BK-1C | Edelstahl 316 | 3/8 Zoll | Swagelok® Rohrverschraubung | 3/8 Zoll | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-6BK-1O | Edelstahl 316 | 3/8 Zoll | Swagelok® Rohrverschraubung | 3/8 Zoll | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-6BK-MM-1C | Edelstahl 316 | 6 mm | Swagelok® Rohrverschraubung | 6 mm | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-6BK-MM-1O | Edelstahl 316 | 6 mm | Swagelok® Rohrverschraubung | 6 mm | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-6BK-TW-1C | Edelstahl 316 | 3/8 Zoll | Muffenschweißende | 1/2 Zoll | Rohrstumpfschweißenden | Просмотр изделия |
| SS-8BK-1C | Edelstahl 316 | 1/2 Zoll | Swagelok® Rohrverschraubung | 1/2 Zoll | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-8BK-1O | Edelstahl 316 | 1/2 Zoll | Swagelok® Rohrverschraubung | 1/2 Zoll | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-8BK-VCR-1C | Edelstahl 316 | 1/2 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/2 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Просмотр изделия |
| SS-8BK-VCRVP-1C | Acero inoxidable 316 | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | Просмотр изделия |
