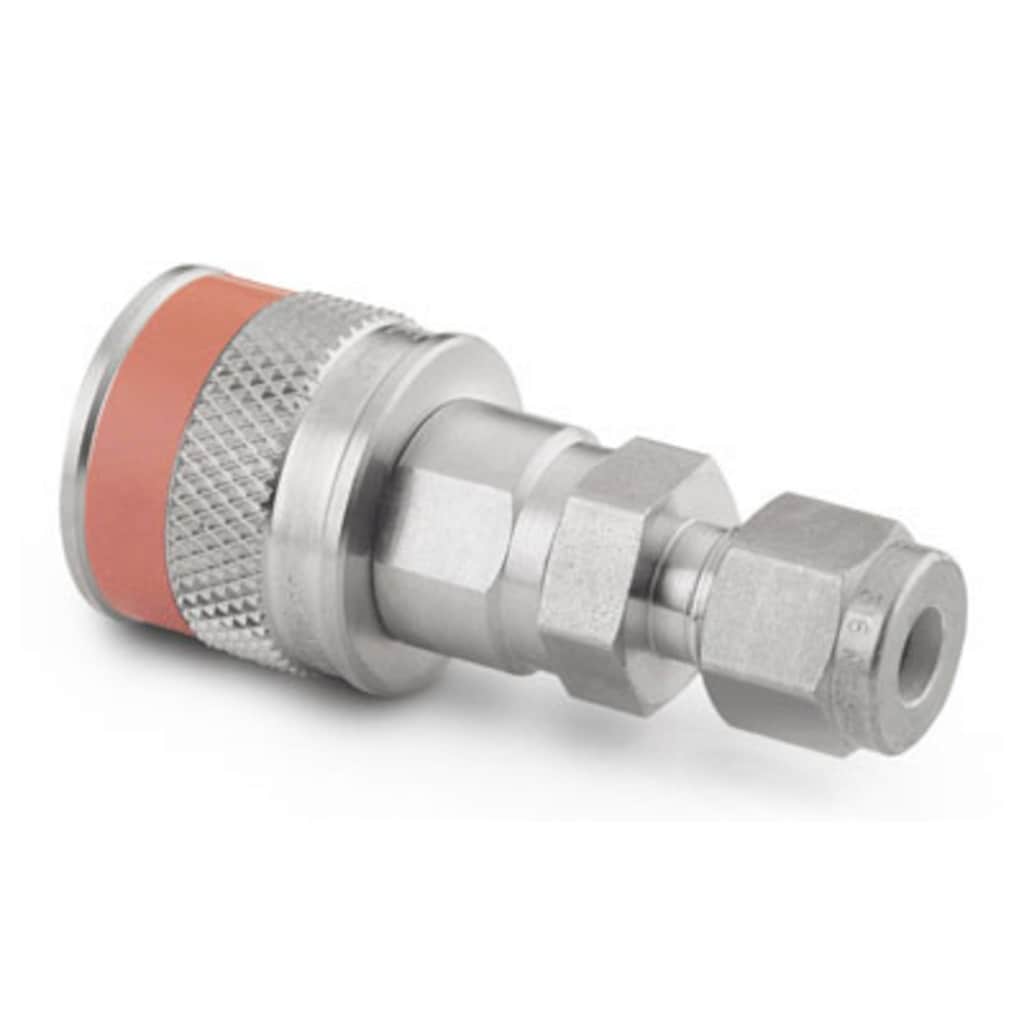

Base enchufe rápido para instrumentación de acero inox., Cv 0,2, 1/4 pulg. Swagelok, código Naranja
Referencia #: SS-QC4-B-400K2
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
CorpsRéalisez rapidement et simplement des raccordements, avec les raccords rapides Swagelok, dans des applications qui nécessitent d'effectuer de fréquents raccordements tout en limitant les inclusions d'air et les déversements de fluide. Inicie la sesión o regístrese para ver los precios お問い合わせ本製品に関するご質問は、担当のスウェージロック指定販売会社までお問い合わせください。指定販売会社は、投資を最大限に活用するためのアドバイスも提供いたします。
安全な製品の選定について:
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。 Advertencia: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes. |
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。
Advertencia: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes.
Base enchufe rápido para instrumentación de acero inox., Cv 0,2, 1/4 pulg. Swagelok, código Naranja
Inicie la sesión o regístrese para ver los precios
Catálogos
Corps
Не требуют закручивания, вращения или использования гаечного ключа; Модели с односторонним и двухсторонним отсечением, и полнопроходные модели
Features: Step-by-step identification procedure for threads and end connections.
Warning: System pressure must not exceed 250 psig (17.2 bar) at 70°F (20°C) when coupling and uncoupling this product. When uncoupling single-end shutoff quick-connects, system pressure on stem side will vent to atmosphere.
Especificaciones
SS-QC4-B-400K2 — Base enchufe rápido para instrumentación de acero inox., Cv 0,2, 1/4 pulg. Swagelok, código Naranja
| Atributo | Valor |
|---|---|
| Inclusion d'air | 0,3 cm3 |
| Matériau du corps | Acero inoxidable 316 |
| Procédé de nettoyage | Limpieza y Embalaje estándar (SC-10) |
| Dimension du raccordement 1 | 1/4 pulg. |
| Type du raccordement 1 | Racor Swagelok® |
| Cv maximal | 0,2 - Acoplada con espiga DESO, 0,3 - acoplada con espiga SESO |
| Lubrifiant | Dow Corning 111 |
| Matériau des joints toriques | FKM Fluorocarbono |
| Pression nominale, accouplé, à la temp. max. | 17,2 BAR @ 204°C / 250 PSIG @ 400°F |
| Pression nominale, accouplé, à temp. amb. | 206 BAR @ 21°C / 3000 PSIG @ 70°F |
| Pression nominale, désaccouplé, à temp. amb. | 17,2 BAR @ 21°C / 250 PSIG @ 70°F |
| Pression/Temp. nominale (accouplement et désaccouplement) | 17,2 BAR @ 21°C / 250 PSIG @ 70°F |
| Série | QC4 |
| Gaine spéciale | Manguito de la base codificado naranja |
| Déversement | 0,3 cm3 |
| Tests | 0,3 cm3 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
