Фитинг из нерж. стали 316 с торцевым уплотнением VCR, трубная переходная втулка, VCR 1/2 дюйма – трубный переходник 1/2 дюйма |
||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
사양
그랜드스웨즈락 VCR® 메탈 가스켓 면 밀폐로 메탈 대 메탈 밀폐 연결구의 순도는 높게 유지하면서 누설 없는 연결을 만들 수 있습니다. 로그인 또는 회원가입하여 가격 보기 ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Sichere Produktauswahl:
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich. 경고: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich.
경고: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
Фитинг из нерж. стали 316 с торцевым уплотнением VCR, трубная переходная втулка, VCR 1/2 дюйма – трубный переходник 1/2 дюйма
로그인 또는 회원가입하여 가격 보기
카탈로그
그랜드
스웨즈락 VCR® 메탈 가스켓 면 밀폐로 메탈 대 메탈 밀폐 연결구의 순도는 높게 유지하면서 누설 없는 연결을 만들 수 있습니다.
Größen 6 bis 18 mm und 1/16 bis 1 Zoll ; Hochreine Edelstähle ; Originalausführung, die echte VCR-Verbindung
Merkmale: Systematisches Verfahren zur Identifikation von Gewinden und Endanschlüssen.
In diesem Dokument sind die von Swagelok angewendeten Richtlinien für die Herstellung von Edelstahlprodukten, für Photovoltaik- (PV) Anwendungen vorgesehen sind, festgelegt. Dieses Dokument muss zusammen mit Produktkatalogen, technischen Merkblättern und Berichten für vollständige Produktinformationen verwendet werden. Die Anwendung dieses Dokuments ist auf medienberührte Systemkomponenten begrenzt.
Dieses Dokuments enthält die von Swagelok® Company und seinen Zulieferern verwendeten Richtlinien zum Einhaltung der Produktreinheitsanforderungen nach ASTM G93 Stufe C.Die Anwendung des Dokuments ist auf medienberührte Systemkomponenten begrenzt.Dieses Dokument muss zusammen mit Produktkatalogen, technischen Merkblättern und Berichten verwendet werden.
Die Swagelok® Spezifikation SC-10 definiert die Anforderungen für Reinigung, Schmierung, Montage und Verpackung für standardmäßige Swagelok Produkte und beschreibt die Verfahren, die zum Erfüllen dieser Anforderungen verwendet werden.SC-10 gilt für grundlegende Industrieverfahren. Der Systemdesigner und Anwender sollten diese Spezifikation verwenden und bestimmen, ob sie die Reinigungsanforderungen des Anwenders erfüllt.
Dieses Dokument beschreibt die von Swagelok® verwendeten Richtlinien für die Herstellung ultrahochreiner (UHP) elektropolierter Edelstahlprodukte sowie ultrahochreiner Kunststoffprodukte festgelegt. Dieses Dokument muss zusammen mit Produktkatalogen, technischen Merkblättern und Berichten für vollständige Produktinformationen verwendet werden.
사양

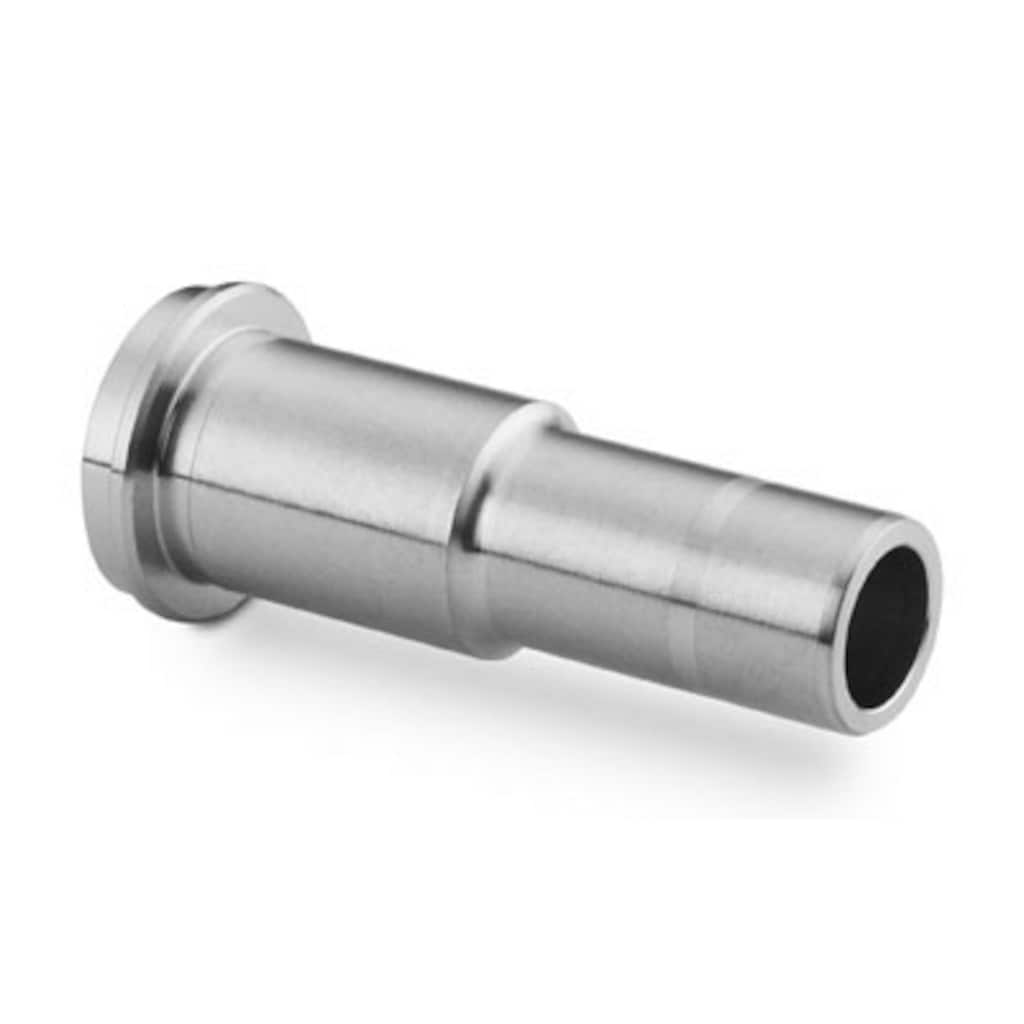

SS-8-VCR-3-8TA — Фитинг из нерж. стали 316 с торцевым уплотнением VCR, трубная переходная втулка, VCR 1/2 дюйма – трубный переходник 1/2 дюйма
| 속성 | 값 |
|---|---|
| 몸체 재질 | Нержавеющая сталь 316 |
| 세정 공정 | Стандартная инструкция по очистке и упаковке (SC-10) |
| 연결구 1 크기 | 1/2 дюйма |
| 연결구 1 종류 | Втулка с торцевым уплотнением VCR® с металлической прокладкой |
| 연결구 2 크기 | 1/2 дюйма |
| 연결구 2 종류 | Трубный переходник Swagelok® |
| 유량 제한기 | 아니오 |
| eClass (4.1) | 37020713 |
| eClass (5.1.4) | 37920191 |
| eClass (6.0) | 22569200 |
| eClass (6.1) | 37029290 |
| eClass (10.1) | 37029290 |
| UNSPSC (4.03) | 31163000 |
| UNSPSC (10.0) | 40142613 |
| UNSPSC (11.0501) | 40142612 |
| UNSPSC (13.0601) | 40183109 |
| UNSPSC (15.1) | 40183109 |
| UNSPSC (17.1001) | 40183110 |
자원
비슷한 제품
|
부품 번호(Part #)
|
몸체 재질
|
연결구 1 크기
|
연결구 1 종류
|
연결구 2 크기
|
연결구 2 종류
|
|
|---|---|---|---|---|---|---|
| 6LV-12-VCR-3-12TB7-065P | 316L VAR | 3/4 Zoll | VCR-Schweißstutzen mit Metalldichtung | 3/4 Zoll | Rohrstumpfschweißende | 제품 보기 |
| 6LV-4-HVCR-3-.60SR | Edelstahl 316L VAR | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe für hohen Durchfluss | 3/8 Zoll | Rohrstumpfschweißenden | 제품 보기 |
| 6LV-4-HVCR-3-.60SRP | Edelstahl 316L VAR | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe für hohen Durchfluss | 3/8 Zoll | Rohrstumpfschweißenden | 제품 보기 |
| 6LV-4-HVCR-3-1.19SR | Edelstahl 316L VAR | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe für hohen Durchfluss | 3/8 Zoll | Rohrstumpfschweißenden | 제품 보기 |
| 6LV-4-HVCR-3-1.19SRP | Edelstahl 316L VAR | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe für hohen Durchfluss | 3/8 Zoll | Rohrstumpfschweißenden | 제품 보기 |
| 6LV-4-HVCR-3-1.31SR | Edelstahl 316L VAR | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe für hohen Durchfluss | 3/8 Zoll | Rohrstumpfschweißenden | 제품 보기 |
| 6LV-4-HVCR-3-1.31SRP | Edelstahl 316L VAR | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe für hohen Durchfluss | 3/8 Zoll | Rohrstumpfschweißenden | 제품 보기 |
| 6LVV-4-HVCR-3-1.19SRP | 316L VIM-VAR | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtung für hohen Durchfluss | 3/8 Zoll | Rohrstumpfschweißende | 제품 보기 |
| 6LVV-4-VCR-3-4TB2P | 316L VIM VAR | 1/4 Zoll | VCR-Schweißstutzen mit Metalldichtung | 1/4 Zoll | Rohrstumpfschweißende | 제품 보기 |
| 6LVV-4-VCR-3-4TB7P | 316L VIM VAR | 1/4 Zoll | VCR-Schweißstutzen mit Metalldichtung | 1/4 Zoll | Rohrstumpfschweißende | 제품 보기 |
| 6LVV-8-VCR-3-8TB3P | 316L VIM VAR | 1/2 Zoll | VCR-Schweißstutzen mit Metalldichtung | 1/2 Zoll | Rohrstumpfschweißende | 제품 보기 |
| 6LVV-8-VCR-3-8TB7P | 316L VIM VAR | 1/2 Zoll | VCR-Schweißstutzen mit Metalldichtung | 1/2 Zoll | Rohrstumpfschweißende | 제품 보기 |
| SS-10-VCR-3 | Edelstahl 316 | 5/8 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 5/8 Zoll | Muffenschweißende | 제품 보기 |
| SS-12-VCR-3 | Edelstahl 316 | 3/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 3/4 Zoll | Muffenschweißende | 제품 보기 |
| SS-12-VCR-3-12MTW | Edelstahl 316 | 3/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 3/4 Zoll | Schweißstutzen | 제품 보기 |
| SS-12-VCR-3-12TA | Edelstahl 316 | 3/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 3/4 Zoll | Swagelok® Rohrstutzen | 제품 보기 |
| SS-12-VCR-3-BL | Edelstahl 316 | 3/4 Zoll | VCR®-Blindstutzen (ungebohrt) mit Metalldichtscheibe für hohen Durchfluss | - | - | 제품 보기 |
| SS-16-VCR-3 | Edelstahl 316 | 1 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1 Zoll | Muffenschweißende | 제품 보기 |
| SS-16-VCR-3-16MTW | Edelstahl 316 | 1 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1 Zoll | Schweißstutzen | 제품 보기 |
| SS-1-VCR-3 | Edelstahl 316 | 1/16 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/16 Zoll | Muffenschweißende | 제품 보기 |
| SS-2-VCR-3 | Edelstahl 316 | 1/8 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/8 Zoll | Muffenschweißende | 제품 보기 |
| SS-2-VCR-3-2MTW | Edelstahl 316 | 1/8 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/8 Zoll | Schweißstutzen | 제품 보기 |
| SS-2-VCR-3-2TA | Edelstahl 316 | 1/8 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/8 Zoll | Swagelok® Rohrstutzen | 제품 보기 |
| SS-2-VCR-3-BL | Edelstahl 316 | 1/8 Zoll | VCR®-Blindstutzen (ungebohrt) mit Metalldichtscheibe für hohen Durchfluss | - | - | 제품 보기 |
| SS-4-VCR-3 | Edelstahl 316 | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/4 Zoll | Muffenschweißende | 제품 보기 |
| SS-4-VCR-3-2MTW | Edelstahl 316 | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/8 Zoll | Schweißstutzen | 제품 보기 |
| SS-4-VCR-3-2TSW | Edelstahl 316 | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/8 Zoll | Muffenschweißende | 제품 보기 |
| SS-4-VCR-3-4MTW | Edelstahl 316 | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/4 Zoll | Schweißstutzen | 제품 보기 |
| SS-4-VCR-3-4TA | Edelstahl 316 | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/4 Zoll | Swagelok® Rohrstutzen | 제품 보기 |
| SS-4-VCR-3-6MTA | Edelstahl 316 | 1/4 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 6 mm | Swagelok® Rohrstutzen | 제품 보기 |
| SS-4-VCR-3-BL | Edelstahl 316 | 1/4 Zoll | VCR®-Blindstutzen (ungebohrt) mit Metalldichtscheibe für hohen Durchfluss | - | - | 제품 보기 |
| SS-6-VCR-3 | Edelstahl 316 | 3/8 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 3/8 Zoll | Muffenschweißende | 제품 보기 |
| SS-8-VCR-3 | Edelstahl 316 | 1/2 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/2 Zoll | Muffenschweißende | 제품 보기 |
| SS-8-VCR-3-4MTW | Edelstahl 316 | 1/2 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/4 Zoll | Schweißstutzen | 제품 보기 |
| SS-8-VCR-3-4TSW | Edelstahl 316 | 1/2 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/4 Zoll | Muffenschweißende | 제품 보기 |
| SS-8-VCR-3-6MTW | Edelstahl 316 | 1/2 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 3/8 Zoll | Schweißstutzen | 제품 보기 |
| SS-8-VCR-3-6TA | Edelstahl 316 | 1/2 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 3/8 Zoll | Swagelok® Rohrstutzen | 제품 보기 |
| SS-8-VCR-3-8MTW | Edelstahl 316 | 1/2 Zoll | VCR®-Schweißstutzen mit Metalldichtscheibe | 1/2 Zoll | Schweißstutzen | 제품 보기 |
| SS-8-VCR-3-BL | Edelstahl 316 | 1/2 Zoll | VCR®-Blindstutzen (ungebohrt) mit Metalldichtscheibe für hohen Durchfluss | - | - | 제품 보기 |
