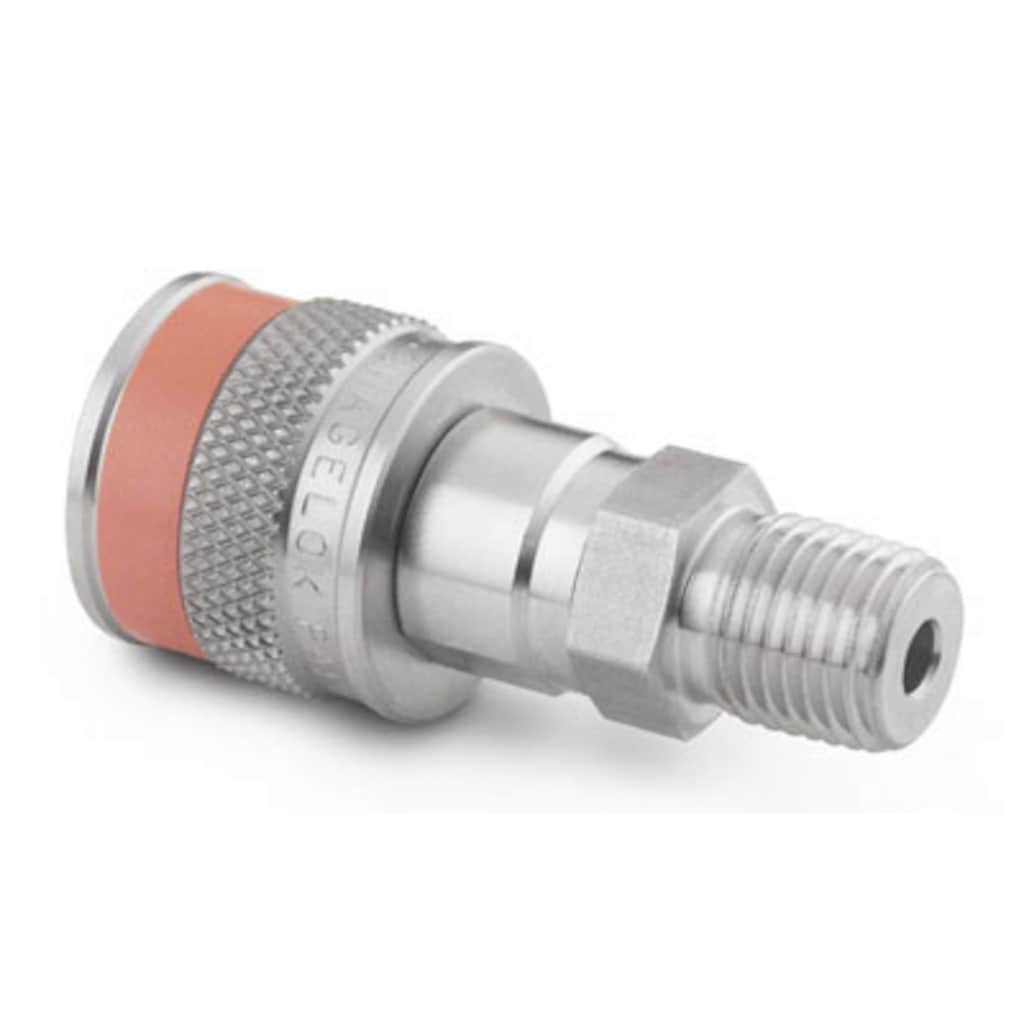

Schnellkupplungskörper, Edelstahl, 1/4 Zoll NPT-Außengewinde, Cv 0,2, Orangefarbene Kodierung
型番: SS-QC4-B-4PMK2
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
仕様
BodiesMake quick, easy connections with Swagelok quick connects for applications requiring frequent connections, minimal air inclusion and minimal spillage. ログインまたは登録して価格を見る お問い合わせ本製品に関するご質問は、担当のスウェージロック指定販売会社までお問い合わせください。指定販売会社は、投資を最大限に活用するためのアドバイスも提供いたします。
安全な製品の選定について:
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。 警告: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen. |
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。
警告: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
カタログ
Bodies
Не требуют закручивания, вращения или использования гаечного ключа; Модели с односторонним и двухсторонним отсечением, и полнопроходные модели
Features: Step-by-step identification procedure for threads and end connections.
Warning: System pressure must not exceed 250 psig (17.2 bar) at 70°F (20°C) when coupling and uncoupling this product. When uncoupling single-end shutoff quick-connects, system pressure on stem side will vent to atmosphere.
仕様
SS-QC4-B-4PMK2 — Schnellkupplungskörper, Edelstahl, 1/4 Zoll NPT-Außengewinde, Cv 0,2, Orangefarbene Kodierung
| 属性 | 値 |
|---|---|
| Air Inclusion | 0,3 cm3 |
| Body Material | Edelstahl 316 |
| Cleaning Process | Standardreinigung und -verpackung (SC-10) |
| Connection 1 Size | 1/4 Zoll |
| Connection 1 Type | NPT Außengewinde |
| CV Maximum | 0,2 - bei Verbindung mit einem DESO-Stecker, 0,3 - bei Verbindung mit einem SESO-Stecker |
| Lubricant | Dow Corning 111 |
| O-Ring Material | Fluorkautschuk FPM |
| Pressure Rating Coupled at Max Temp | 17,2 BAR bei 204 °C /250 PSIG bei 400 °F |
| Pressure Rating Coupled at Room Temp | 206 BAR bei 21 °C /3000 PSIG bei 70 °F |
| Pressure Rating Uncoupled at Room Temp | 17,2 BAR bei 21 °C /250 PSIG bei 70 °F |
| Pressure/Temp Rating (Coupling and Uncoupling) | 17,2 BAR bei 21 °C /250 PSIG bei 70 °F |
| Series | QC4 |
| Special Sleeve | Orange kodierte Hülse |
| Spillage | 0,3 cm3 |
| Testing | 0,3 cm3 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
