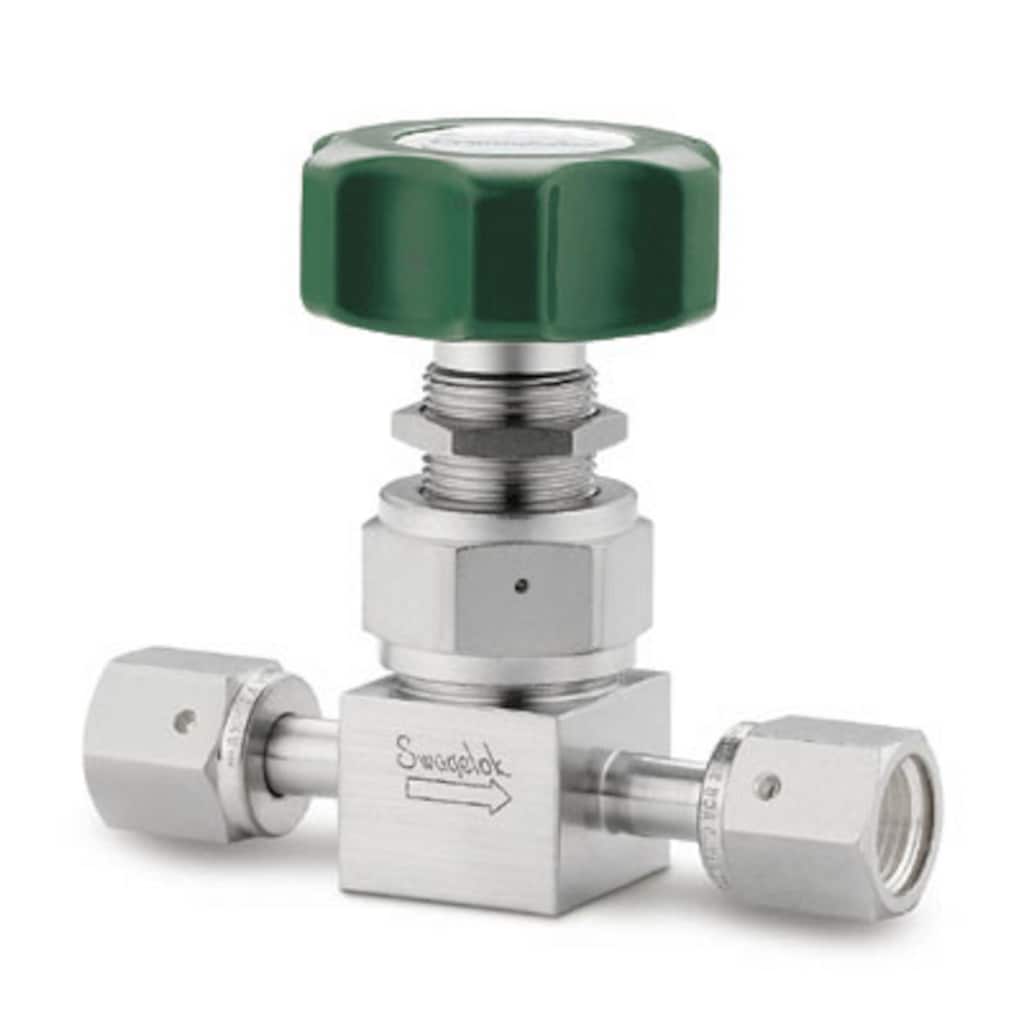

스테인리스강 고순도 고압 다이어프램 밸브, 1/4인치 암나사 스웨즈락 VCR 피팅, 라운드 핸들
Art.-Nr.: SS-DSV51
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten
Прямая конфигурацияОснастите свою систему высокой или сверхвысокой степени чистоты клапанами Swagelok с мембранным уплотнением, которые выпускаются в широком диапазоне размеров, из разных материалов и в различных конфигурациях для разных систем. Einloggen oder anmelden, um den Preis anzuzeigen КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Warnung: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей. |
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Warnung: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
스테인리스강 고순도 고압 다이어프램 밸브, 1/4인치 암나사 스웨즈락 VCR 피팅, 라운드 핸들
Einloggen oder anmelden, um den Preis anzuzeigen
Kataloge
Прямая конфигурация
Etanchéité vers l’atmosphére par membrane métallique, Pressions de service allant du vide à 241 bar (3500 psig), Températures de –73 à 121°C (–100 à 250°F)
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Features: p surface finish specifications, static particle counting, moisture analysis, hydrocarbon analysis, ionic cleanliness.
Ce document spécifie les lignes directrices suivies par Swagelok pour la fabrication de produits très haute pureté polis électrolytiquement (UHP). Ce document ne suffit pas à lui seul.
Notice d'entretien, série DL, série DS
Le soudage doit être effectué par du personnel qualifié, comme spécifié à la Section IX du code des chaudières de l’ASME.
Technische Daten
SS-DSV51 — 스테인리스강 고순도 고압 다이어프램 밸브, 1/4인치 암나사 스웨즈락 VCR 피팅, 라운드 핸들
| Attribute | Wert |
|---|---|
| Тип привода | Ручной |
| Материал корпуса | Нержавеющая сталь 316L |
| Процедура очистки | Специальная инструкция по очистке и упаковке (SC-11) |
| Размер соединения 1 | 1/4 дюйма |
| Тип соединения 1 | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой |
| Размер соединения 2 | 1/4 дюйма |
| Тип соединения 2 | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой |
| Максимальный коэффициент расхода (Cv) | 0.3 |
| Схема движения потока | Прямой (2-ход.) |
| Прокладка | Нержавеющая сталь 316 с покрытием из PTFE |
| Цвет рукоятки | Зеленый |
| Тип рукоятки | Круглая |
| Максимальная температура, °F (°C) | 250 (121) |
| Номинальные параметры давления при макс. температуре | 250 °F при давлении 2800 фунтов на кв. дюйм, ман. / 121 °C при давлении 192 бар |
| Минимальная температура, °F (°C) | -100 (-73) |
| Номинальные параметры давления при комнатной температуре | 3500 фунтов на кв. дюйм, ман. при 70 °F / 241 бар при 20 °C |
| Материал седла | Политрифторхлорэтилен (PCTFE) |
| Обработка поверхности | Ra 20 микродюймов (0,51 мкм) |
| eClass (4.1) | 37010206 |
| eClass (5.1.4) | 37011800 |
| eClass (6.0) | 37011801 |
| eClass (6.1) | 37011801 |
| eClass (10.1) | 37011801 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141621 |
| UNSPSC (11.0501) | 40141621 |
| UNSPSC (13.0601) | 40141621 |
| UNSPSC (15.1) | 40141621 |
| UNSPSC (17.1001) | 40183102 |
Ressourcen
Zeichnungen
Für dieses Produkt sind zweidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Für dieses Produkt sind dreidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Verkaufszeichnungen sind für dieses Produkt erhältlich. Die Dateien herunterladen.
Ähnliche Produkte
|
Art.-Nr.
|
Körperwerkstoff
|
Größe Verbindung 1
|
Typ Verbindung 1
|
Größe Verbindung 2
|
Typ Verbindung 2
|
|
|---|---|---|---|---|---|---|
| 6LV-DLBW4 | 316L VAR | 1/4 po | Tube à souder bout à bout | 1/4 po | Tube à souder bout à bout | Produkt anzeigen |
| 6LV-DSBW4 | 316L VAR | 1/4 po | Tube à souder bout à bout | 1/4 po | Tube à souder bout à bout | Produkt anzeigen |
| 6LV-DSBW6 | 316L VAR | 3/8 po | Tube à souder bout à bout | 3/8 po | Tube à souder bout à bout | Produkt anzeigen |
| SS-DLS4 | Acier inoxydable 316L | 1/4 po | Raccord Swagelok® pour tubes | 1/4 po | Raccord Swagelok® pour tubes | Produkt anzeigen |
| SS-DLS6 | Acier inoxydable 316L | 3/8 po | Raccord Swagelok® pour tubes | 3/8 po | Raccord Swagelok® pour tubes | Produkt anzeigen |
| SS-DLS6MM | Acier inoxydable 316L | 6 mm | Raccord Swagelok® pour tubes | 6 mm | Raccord Swagelok® pour tubes | Produkt anzeigen |
| SS-DLS8MM | Acier inoxydable 316L | 8 mm | Raccord Swagelok® pour tubes | 8 mm | Raccord Swagelok® pour tubes | Produkt anzeigen |
| SS-DLV51 | Acier inoxydable 316L | 1/4 po | VCR femelle (joint métallique) | 1/4 po | VCR femelle (joint métallique) | Produkt anzeigen |
| SS-DLVCR4 | Edelstahl 316L | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Produkt anzeigen |
| SS-DSM4F4A | Edelstahl 316L | 1/4 Zoll | NPT Außengewinde | 1/4 Zoll | NPT Innengewinde | Produkt anzeigen |
| SS-DSS4 | Edelstahl 316L | 1/4 Zoll | Swagelok® Rohrverschraubung | 1/4 Zoll | Swagelok® Rohrverschraubung | Produkt anzeigen |
| SS-DSS6 | Edelstahl 316L | 3/8 Zoll | Swagelok® Rohrverschraubung | 3/8 Zoll | Swagelok® Rohrverschraubung | Produkt anzeigen |
| SS-DSTW4 | Edelstahl 316L | 1/4 Zoll | Muffenschweißende | 1/4 Zoll | Muffenschweißende | Produkt anzeigen |
| SS-DSVCR4 | Edelstahl 316L | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Produkt anzeigen |
