Амортизирующие фитинги Swagelok®
Амортизирующие фитинги защищают манометры и приборы от повреждений, к которым могут привести давление в системе и удары, обеспечивая плавный переход приборов к давлению в системе.
View Snubber FittingsWhen a Swagelok snubber fitting (gauge protector) is installed upstream from a pressure-sensitive instrument, the response rate of an instrument to system changes is reduced, protecting it from potential damage. In doing so, the snubber fitting extends the lifespan of instruments and reduces costs associated with component replacement, repair-related man hours, and system downtime.
Pressure damping (or snubbing) is accomplished through use of a porous sintered 316 stainless steel element. The response rate then equalizes to the initial pressure drop across the element, allowing the instrument to smoothly come to line pressure. Five basic element versions are available, allowing snubber fittings to meet the requirements of fluid applications ranging from light gases to liquids like heavy oils with viscosities above 1000 SUS (Saybolt universal seconds). Snubber fittings should be used only to protect against pressure shocks, impulses, and surges. To control contaminants, use appropriate filters.
Need assistance with fitting selection?
Категории
Протекторы манометров
Демпфирующие фитинги используют пористый спеченный элемент из нержавеющей стали 316 для защиты манометров от скачков и резких изменений давления в системе.
Каталоги амортизирующих фитингов
Получите подробную информацию о продукции, в том числе о материалах изготовления, номинальных параметрах давления и температуры, вариантах исполнения и вспомогательных принадлежностях.
Features: 40, 50, 63, 100, 115, and 160 mm (1 1/2, 2, 2 1/2, 4, 4 1/2 and 6 in.) dial sizes; Accuracy in accordance with ASME, EN, and JIS; Available with a variety of end connections, including Swagelok® tube adapters; Center-back, lower-back, and lower mount configurations; Stainless steel and reinforced thermoplastic construction; Available unfilled or liquid filled
Преимущества трубных обжимных фитингов Swagelok®
Трубные обжимные фитинги Swagelok рассчитаны на самые высокие требования к безопасности и надежности, характеризуются проверенной на практике конструкцией, прецизионным изготовлением и высококачественными материалами.
Узнайте о преимуществахРесурсы Swagelok специально для вас
Вводная информация о фитингах: определение размера и шага резьбы
Даже у самых квалифицированных специалистов могут возникнуть трудности с определением резьбы. Менеджер по продукции Swagelok Энди Хичкок (Andy Hitchcock) объясняет, как определить размер и шаг резьбы на фитингах с помощью штангенциркуля, калибра шага и руководства по идентификации резьбы.
Оптимизация нефтегазовых систем среднего давления с помощью компрессионных фитингов
Узнайте, как компрессионные фитинги помогут увеличить скорость монтажа и обеспечить более высокие характеристики по сравнению с обычными соединениями с конусом и резьбой в системах среднего давления верхних строений в нефтегазовой отрасли.
Как группа компаний Shenyang Blower Works Group повысила уровень безопасности и надежности
Узнайте, как шанхайское подразделение Swagelok помогло группе компаний SBW обеспечить единообразие, надежность и экономию для клиентов и при этом повысить безопасность и эффективность собственного производства.
Монтаж трубного обжимного фитинга Swagelok
В этом видеоролике показаны основные этапы монтажа трубных обжимных фитингов Swagelok, известных всему миру стабильностью характеристик, качеством и надежностью.

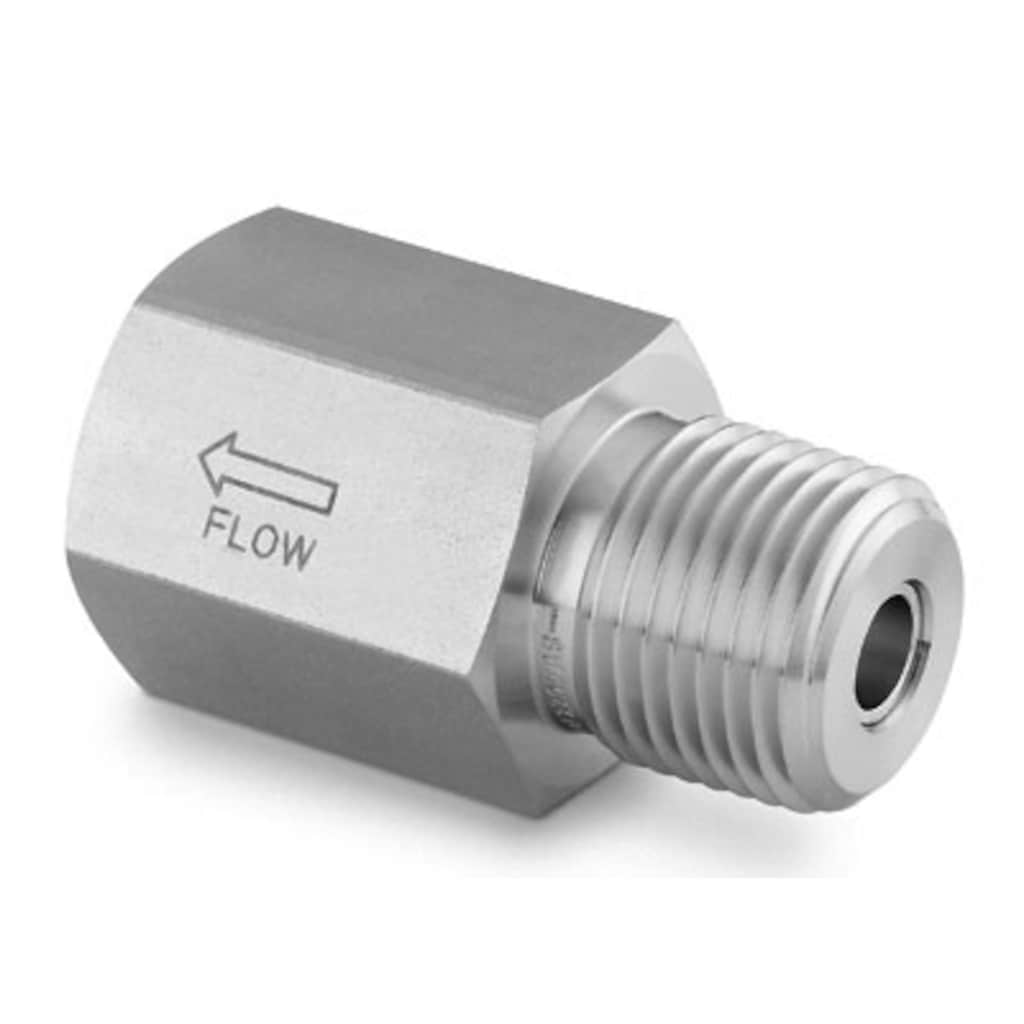

Амортизирующие фитинги (протекторы манометра)
Скорость реакции прибора на изменения в системе снижается при установке амортизирующего фитинга Swagelok перед чувствительным к давлению прибором, что защищает прибор от возможных повреждений. Амортизация (демпфирование) давления выполняется благодаря использованию пористого спеченного элемента из нержавеющей стали 316. После этого скорость реагирования обычно меняется с первоначальным перепадом давления на элементе, обеспечивая плавный переход прибора к давлению в системе.
