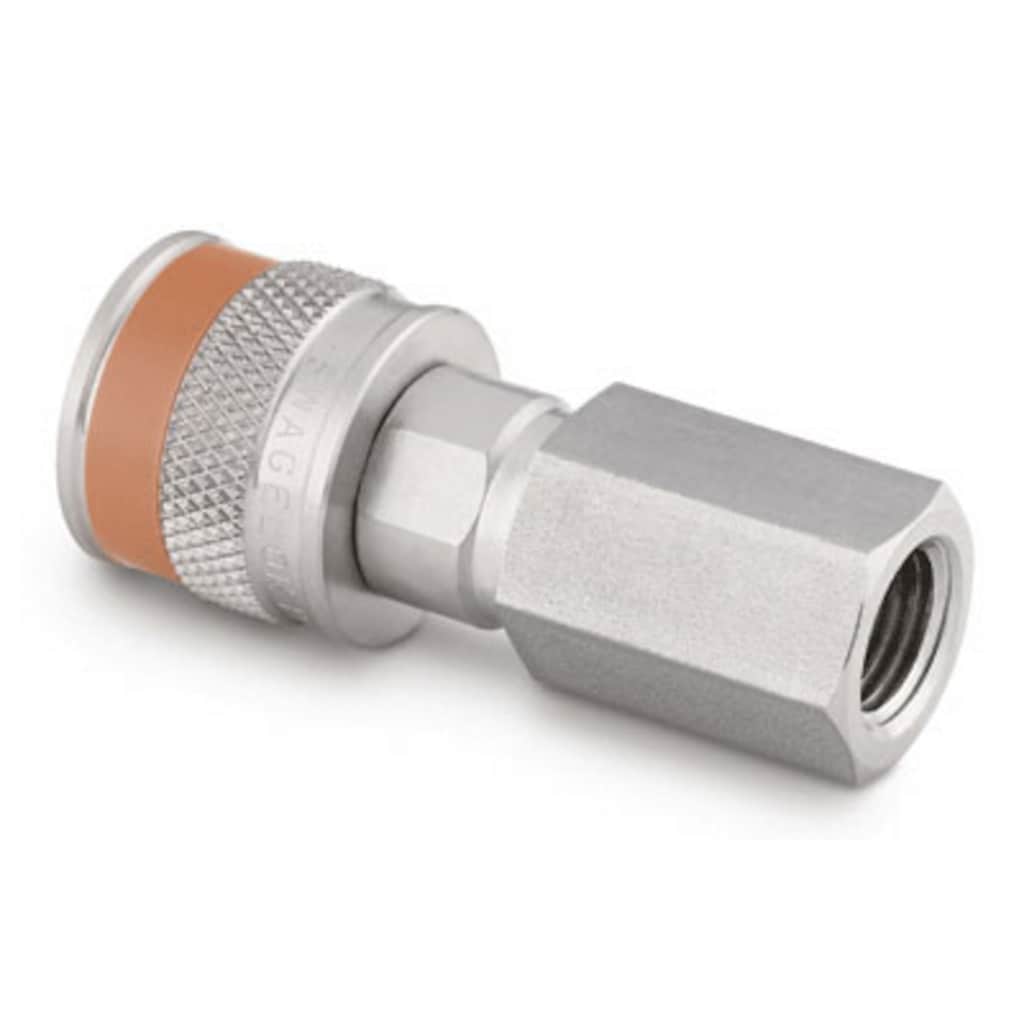

Stainless Steel Instrumentation Quick Connect Body, 1/4 in. Female NPT, Yellow Key (QC4 Series)
Part #: SS-QC4-B-4PFK4
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Specifications
KörperSchnelle und mühelose Verbindungen mit Swagelok-Schnellkupplungen für Anwendungen, die häufige Verbindungen, minimalen Lufteinschluss und minimalen Verlust erfordern Log in or Register to view price КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Warning: Do not mix/interchange Swagelok products or components not governed by industrial design standards, including Swagelok tube fitting end connections, with those of other manufacturers.
|
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Warning: Do not mix/interchange Swagelok products or components not governed by industrial design standards, including Swagelok tube fitting end connections, with those of other manufacturers.
Stainless Steel Instrumentation Quick Connect Body, 1/4 in. Female NPT, Yellow Key (QC4 Series)
Log in or Register to view price
Catalogs
Körper
Не требуют закручивания, вращения или использования гаечного ключа; Модели с односторонним и двухсторонним отсечением, и полнопроходные модели
Features: Step-by-step identification procedure for threads and end connections.
Warning: System pressure must not exceed 250 psig (17.2 bar) at 70°F (20°C) when coupling and uncoupling this product. When uncoupling single-end shutoff quick-connects, system pressure on stem side will vent to atmosphere.
Specifications
SS-QC4-B-4PFK4 — Stainless Steel Instrumentation Quick Connect Body, 1/4 in. Female NPT, Yellow Key (QC4 Series)
| Attribute | Value |
|---|---|
| Lufteinschluss | 0.3 cm3 |
| Körperwerkstoff | 316 Stainless Steel |
| Reinigungsverfahren | Standard Cleaning and Packaging (SC-10) |
| Größe Verbindung 1 | 1/4 in. |
| Typ Verbindung 1 | Female NPT |
| Maximaler Cv | 0.2 - If coupled with a DESO stem, 0.3 - If coupled with a SESO stem |
| Schmierstoff | Dow Corning 111 |
| O-Ring-Material | Fluorocarbon FKM |
| Druckbereich gekuppelt bei max. Temperatur | 250 PSIG @ 400 °F /17.2 BAR @ 204 °C |
| Druckbereich gekuppelt bei Raumtemperatur | 3000 PSIG @ 70 °F /206 BAR @ 21 °C |
| Druckbereich entkuppelt bei Raumtemperatur | 250 PSIG @ 70 °F /17.2 BAR @ 21 °C |
| Druck / Temperatur-Bereich (Gekuppelt und Entkuppelt) | 250 PSIG @ 70 °F /17.2 BAR @ 21 °C |
| Serie | QC4 |
| Sonderhülse | Yellow Keyed Sleeve |
| Medienverlust | 0.3 cm3 |
| Prüfung | 0.3 cm3 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Resources
Drawings
Two-dimensional renderings are available for this product. Download the CAD file.
Three-dimensional renderings are available for this product. Download the CAD file.
Sales drawings are available for this product. Download the files.
Similar Products
|
Part #
|
Body Material
|
Connection 1 Size
|
Connection 1 Type
|
Connection 2 Size
|
Connection 2 Type
|
|
|---|---|---|---|---|---|---|
| B-QC4-B-2PF | Латунь | 1/8 дюйма | Внутр. резьба NPT | - | - | View Product |
| B-QC4-B-2PM | Латунь | 1/8 дюйма | Наруж. резьба NPT | - | - | View Product |
| B-QC4-B-400 | Латунь | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| B-QC4-B-4MT | Латунь | 1/4 дюйма | Наруж. коническая резьба ISO | - | - | View Product |
| B-QC4-B-4PF | Латунь | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| B-QC4-B-4PM | Латунь | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| B-QC4-B-6M0 | Латунь | 6 мм | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| B-QC6-B-4PF | Латунь | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| B-QC6-B-4PM | Латунь | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| B-QC6-B-600 | Латунь | 3/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| B-QC6-B-6PF | Латунь | 3/8 дюйма | Внутр. резьба NPT | - | - | View Product |
| B-QC6-B-6PM | Латунь | 3/8 дюйма | Наруж. резьба NPT | - | - | View Product |
| B-QC8-B-810 | Латунь | 1/2 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| B-QC8-B-8PF | Латунь | 1/2 дюйма | Внутр. резьба NPT | - | - | View Product |
| B-QC8-B-8PM | Латунь | 1/2 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC4-B-200 | Нержавеющая сталь 316 | 1/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-B-2PF | Нержавеющая сталь 316 | 1/8 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC4-B-2PM | Нержавеющая сталь 316 | 1/8 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC4-B-400 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-B-400IS | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-B-400K1 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-B-400K2 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-B-400K3 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-B-400K4 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-B-400K5 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-B-400-SC11 | Нержавеющая сталь 316 | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC4-B-4FT | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. коническая резьба ISO | - | - | View Product |
| SS-QC4-B-4MT | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. коническая резьба ISO | - | - | View Product |
| SS-QC4-B-4PF | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC4-B-4PFEP | 316 Stainless Steel | 1/4 in. | Female NPT | - | - | View Product |
| SS-QC4-B-4PFJA | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC4-B-4PFK1 | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC4-B-4PFK2 | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC4-B-4PFK3 | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC4-B-4PFK5 | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC4-B-4PM | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC4-B-4PMEP | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | View Product |
| SS-QC4-B-4PMK1 | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC4-B-4PMK2 | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC4-B-4PMK3 | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC4-B-4PMK4 | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC4-B-4PMK5 | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC4-B-4PMKR | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | View Product |
| SS-QC4-B-4PM-SC11 | 316 Stainless Steel | 1/4 in. | Male NPT | - | - | View Product |
| SS-QC4-B-6M0 | Нержавеющая сталь 316 | 6 мм | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC6-B-10M0 | Нержавеющая сталь 316 | 10 мм | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC6-B-4PF | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC6-B-4PM | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC6-B-600 | Нержавеющая сталь 316 | 3/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC6-B-600IS | Нержавеющая сталь 316 | 3/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC6-B-600K1 | Нержавеющая сталь 316 | 3/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC6-B-600K2 | Нержавеющая сталь 316 | 3/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC6-B-600K3 | Нержавеющая сталь 316 | 3/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC6-B-6MT | Нержавеющая сталь 316 | 3/8 дюйма | Наруж. коническая резьба ISO | - | - | View Product |
| SS-QC6-B-6PF | Нержавеющая сталь 316 | 3/8 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC6-B-6PM | Нержавеющая сталь 316 | 3/8 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC6-B-6PMIS | Нержавеющая сталь 316 | 3/8 дюйма | Наруж. резьба NPT | - | - | View Product |
| SS-QC8-B-12M0 | Нержавеющая сталь 316 | 12 мм | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC8-B-810 | Нержавеющая сталь 316 | 1/2 дюйма | Трубный обжимной фитинг Swagelok® | - | - | View Product |
| SS-QC8-B-810K5 | 316 Stainless Steel | 1/2 in. | Swagelok® Tube Fitting | - | - | View Product |
| SS-QC8-B-8FT | Нержавеющая сталь 316 | 1/2 дюйма | Внутр. коническая резьба ISO | - | - | View Product |
| SS-QC8-B-8MT | Нержавеющая сталь 316 | 1/2 дюйма | Наруж. коническая резьба ISO | - | - | View Product |
| SS-QC8-B-8PF | Нержавеющая сталь 316 | 1/2 дюйма | Внутр. резьба NPT | - | - | View Product |
| SS-QC8-B-8PM | Нержавеющая сталь 316 | 1/2 дюйма | Наруж. резьба NPT | - | - | View Product |
Contact
If you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
