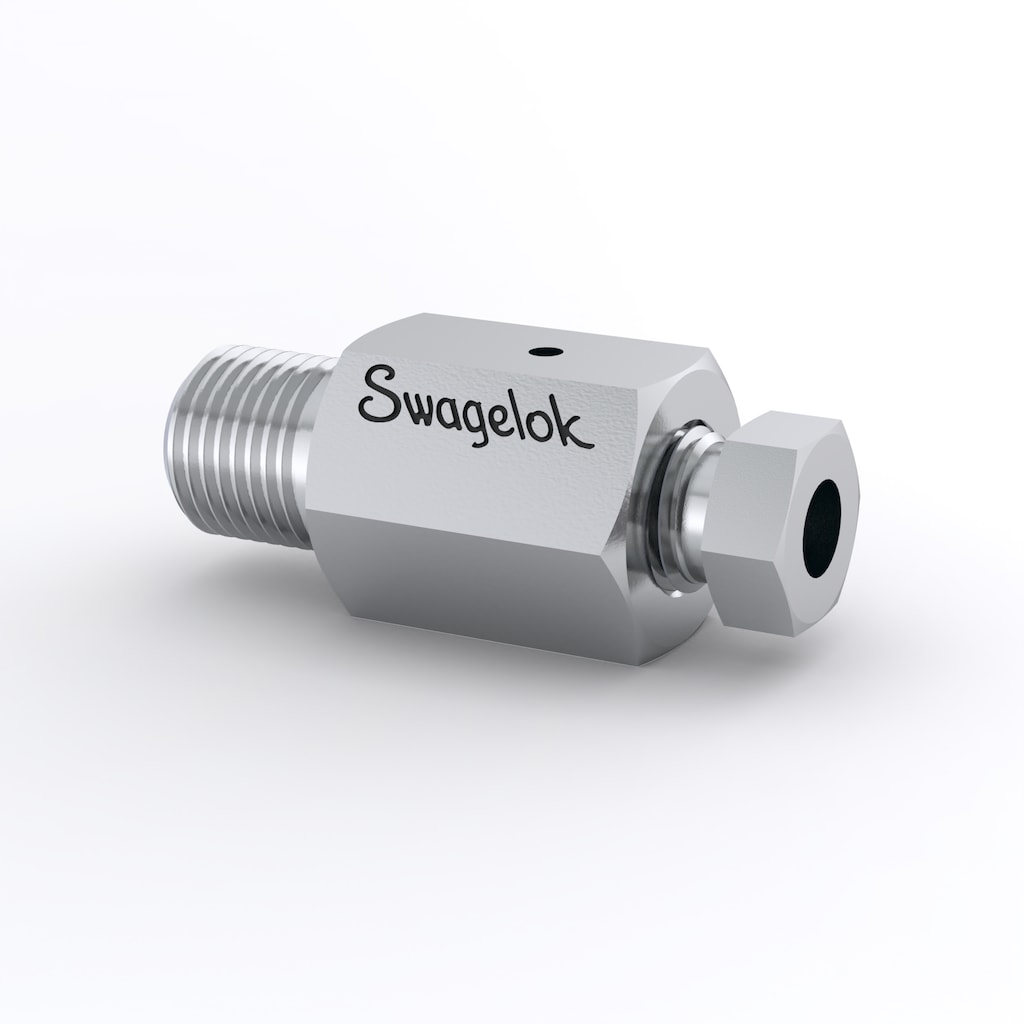

Переходник серии IPT из нерж. стали 316, наруж. резьба NPT 1/4 дюйма – соединение среднего давления внутр. с конусом и резьбой 1/4 дюйма, 15 000 фунтов на кв. дюйм (1034 бара) |
||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
ПрямыеСоединения с конусом и резьбой надежно работают в условиях среднего и высокого давления.& На всех соединениях, работающих под давлением, имеются контрольные отверстия для проверки их состояния. Войдите или зарегистрируйтесь, чтобы просмотреть цену КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей. |
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
Переходник серии IPT из нерж. стали 316, наруж. резьба NPT 1/4 дюйма – соединение среднего давления внутр. с конусом и резьбой 1/4 дюйма, 15 000 фунтов на кв. дюйм (1034 бара)
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
Прямые
Соединения с конусом и резьбой надежно работают в условиях среднего и высокого давления.& На всех соединениях, работающих под давлением, имеются контрольные отверстия для проверки их состояния.
Характеристики: конструкция из нержавеющей стали 316; температура до 1000 °F (537 °C); фитинги среднего давления, диаметр от 1/4 до 1 дюйма, номинальное давление до 20 000 фунтов на кв. дюйм, ман. (1378 бар); фитинги высокого давления, диаметр от 1/4 до 9/16 дюйма, номинальное давление до 60 000 фунтов на кв. дюйм, ман. (4134 бар); предлагаются варианты исполнения, соответствующие стандарту NACE® MR0175 / ISO15156
Технические характеристики
CN4NM4MF15 — Переходник серии IPT из нерж. стали 316, наруж. резьба NPT 1/4 дюйма – соединение среднего давления внутр. с конусом и резьбой 1/4 дюйма, 15 000 фунтов на кв. дюйм (1034 бара)
Атрибут | Значение |
---|---|
Материал корпуса | Нержавеющая сталь 316 |
Процедура очистки | Стандартная инструкция по очистке и упаковке (SC-10) |
Размер соединения 1 | 1/4 дюйма |
Тип соединения 1 | Соединение среднего давления с внутр. конусом и резьбой |
Размер соединения 2 | 1/4 дюйма |
Тип соединения 2 | Наруж. резьба NPT |
Ограничитель расхода | Нет |
eClass (4.1) | 37021016 |
eClass (5.1.4) | 37020532 |
eClass (6.0) | 37020590 |
eClass (6.1) | 37020590 |
eClass (10.1) | 37020590 |
UNSPSC (4.03) | 31163100 |
UNSPSC (10.0) | 40142612 |
UNSPSC (11.0501) | 40183109 |
UNSPSC (13.0601) | 40183109 |
UNSPSC (15.1) | 40183109 |
UNSPSC (17.1001) | 40183109 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
Похожие изделия
Код изделия
|
Материал корпуса
|
Размер соединения 1
|
Тип соединения 1
|
Размер соединения 2
|
Тип соединения 2
|
|
---|---|---|---|---|---|---|
CN4HM4NF15 | Нержавеющая сталь 316 | 1/4 дюйма | Наружное соединение с конусом и резьбой для высокого давления | 1/4 дюйма | Внутр. резьба NPT | Просмотр изделия |
CN6HM4HF60 | Нержавеющая сталь 316 | 3/8 дюйма | Наружное соединение с конусом и резьбой для высокого давления | 1/4 дюйма | Соединение высокого давления с внутр. конусом и резьбой | Просмотр изделия |
CN6MM4NF15 | Нержавеющая сталь 316 | 3/8 дюйма | Наружное соед. с конусом и резьбой для среднего давления | 1/4 дюйма | Внутр. резьба NPT | Просмотр изделия |
