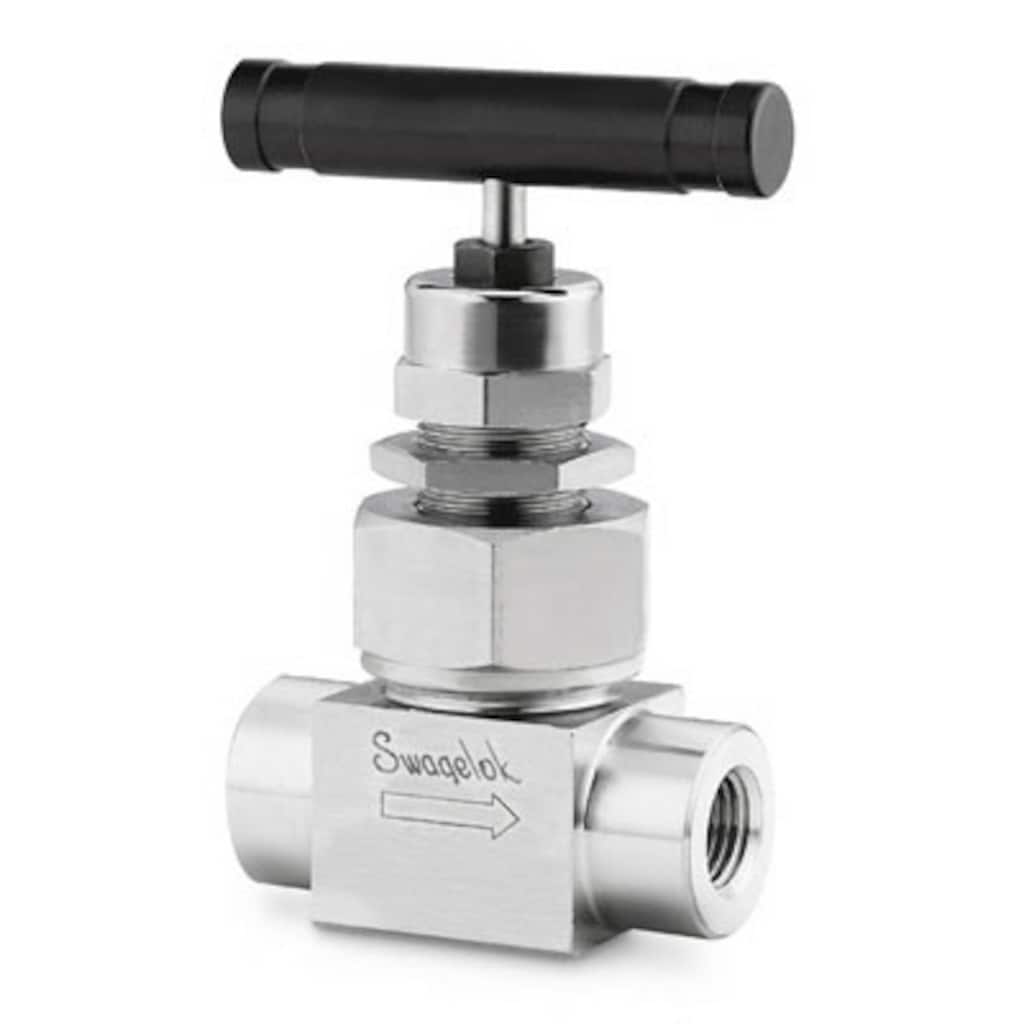

Игольчатый клапан высокого давления из нерж. стали с соединяющей крышкой для эксплуатации в тяжелых условиях, Cv 0,35, внутр. резьба NPT 1/4 дюйма, регулирующий шток, уплотнение из материала Grafoil
Код изделия: SS-3HNRF4-G
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
Прямая конфигурация, регулирующий штокИгольчатые клапаны с соединяющей крышкой изготавливаются из различных материалов с рабочим давлением до 10 000 фунтов на кв. дюйм, ман. (689 бар) и температурой до 1200 °F (648 °C). Войдите или зарегистрируйтесь, чтобы просмотреть цену ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Safe Product Selection
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user. Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user.
Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
Игольчатый клапан высокого давления из нерж. стали с соединяющей крышкой для эксплуатации в тяжелых условиях, Cv 0,35, внутр. резьба NPT 1/4 дюйма, регулирующий шток, уплотнение из материала Grafoil
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
Прямая конфигурация, регулирующий шток
Игольчатые клапаны с соединяющей крышкой изготавливаются из различных материалов с рабочим давлением до 10 000 фунтов на кв. дюйм, ман. (689 бар) и температурой до 1200 °F (648 °C).
Рабочее давление до 689 бары (10 000 фунтов на кв. дюйм, ман.), Температура от –53 до 232°C (от –65 до 450°F) с тефлоновым уплотнением; до 648 °C (1200 °F) с уплотнением из материала Grafoil®, Нержавеющая сталь 316
Features: Step-by-step identification procedure for threads and end connections.
Содержимое комплекта Уплотнение PTFE, уплотнение UHMWPE
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Swagelok® Specification SC-10 defines the cleaning, lubrication, assembly, and packaging requirements for standard Swagelok products and describes practices used to meet these requirements.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
для фитингов размером 1 дюйм (25 мм) и меньших
Все сварочные операции должны выполняться квалифици-рованным персоналом в соответствии с указаниями раздела IX Норм и Правил A
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
Технические характеристики
SS-3HNRF4-G — Игольчатый клапан высокого давления из нерж. стали с соединяющей крышкой для эксплуатации в тяжелых условиях, Cv 0,35, внутр. резьба NPT 1/4 дюйма, регулирующий шток, уплотнение из материала Grafoil
| Атрибут | Значение |
|---|---|
| Материал корпуса | Нержавеющая сталь 316 |
| Процедура очистки | Стандартная инструкция по очистке и упаковке (SC-10) |
| Размер соединения 1 | 1/4 дюйма |
| Тип соединения 1 | Внутр. резьба NPT |
| Размер соединения 2 | 1/4 дюйма |
| Тип соединения 2 | Внутр. резьба NPT |
| Максимальный коэффициент расхода (Cv) | 0.35 |
| Схема движения потока | Прямой (2-ход.) |
| Тип рукоятки | Продольная рукоятка из алюминия |
| Максимальная температура, °F (°C) | 1200 (648) |
| Номинальные параметры давления при макс. температуре | 1200 °F при давлении 3085 фунтов на кв. дюйм, ман. / 648 °C при давлении 212 бар |
| Минимальная температура, °F (°C) | -65 (-53) |
| Условный проход, | 0,156 дюйма |
| Материал уплотнения | Уплотнение штока из материала Grafoil |
| Номинальные параметры давления при комнатной температуре | 10 000 фунтов на кв. дюйм, ман. при 100 °F / 689 бар при 37 °C |
| Материал наконечника штока | Нержавеющая сталь 316 |
| Тип штока | Регулирующий |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010203 |
| eClass (6.1) | 37010203 |
| eClass (10.1) | 37010203 |
| UNSPSC (4.03) | 40141602 |
| UNSPSC (10.0) | 40141602 |
| UNSPSC (11.0501) | 40141602 |
| UNSPSC (13.0601) | 40141602 |
| UNSPSC (15.1) | 40141602 |
| UNSPSC (17.1001) | 40141602 |
