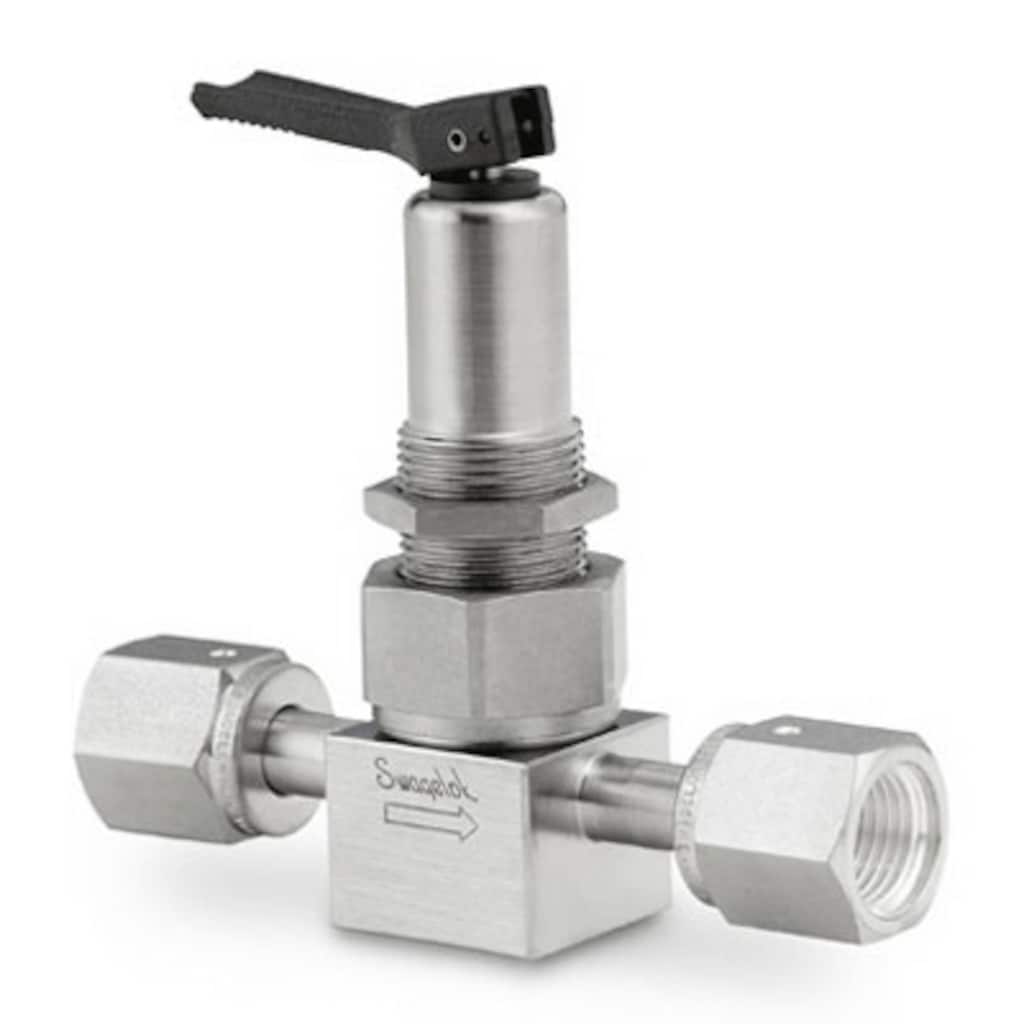

Faltenbalgventil, Edelstahl, mit Körperdichtscheibe, 1/4 Zoll VCR-Innengewinde, PCTFE-Spindelspitze, SC-11 gereinigt, Kipphebel
Код изделия: SS-4BKT-V51
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
Прямая конфигурация, ручной приводИзолируйте технологические среды и обеспечьте надежность и герметичность с помощью бессальниковых сильфонных клапанов Swagelok со сварным уплотнением. Сильфонные клапаны прекрасно подходят для систем, в которых важную роль играет герметичность. Предлагаются различные варианты общего назначения и для условий высокой степени чистоты. Войдите или зарегистрируйтесь, чтобы просмотреть цену お問い合わせ本製品に関するご質問は、担当のスウェージロック指定販売会社までお問い合わせください。指定販売会社は、投資を最大限に活用するためのアドバイスも提供いたします。
安全な製品の選定について：
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。 Предупреждение: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
|
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。
Предупреждение: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Faltenbalgventil, Edelstahl, mit Körperdichtscheibe, 1/4 Zoll VCR-Innengewinde, PCTFE-Spindelspitze, SC-11 gereinigt, Kipphebel
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
Прямая конфигурация, ручной привод
Swagelok® B series bellows-sealed valves are available in a range of configurations to meet a variety of system needs. Gasketed and weld body-to-bellows seals, shutoff and regulating stem tips, and several end connections are offered.
В настоящем документе изложены инструкции, используемые компанией Swagelok для производства продуктов из нержавеющей стали, предназначенных для фотоэлектрических систем.
The Swagelok® 3-valve manifold uses bellows-sealed valves for systems with difficult fluid containment requirements. Features: 316 stainless steel bodies, Swagelok B or U series bellows valves for general or severe service, pipe fitting, flange, and Swagelok tube fitting end connections
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Bellows, Stem Tip/Adapter, Bellows/Stem/Stem Tip/Adapter, and Gasket Kits for Swagelok® bellows-sealed valves
Технические характеристики
SS-4BKT-V51 — Faltenbalgventil, Edelstahl, mit Körperdichtscheibe, 1/4 Zoll VCR-Innengewinde, PCTFE-Spindelspitze, SC-11 gereinigt, Kipphebel
| Атрибут | Значение |
|---|---|
| Тип привода | Manuell |
| Материал сильфона | Edelstahl 321 |
| Материал корпуса | Edelstahl 316 |
| Уплотнение корпуса | Dichtung weich dichtend |
| Процедура очистки | Spezialreinigung und -verpackung (SC-11) |
| Размер соединения 1 | 1/4 Zoll |
| Тип соединения 1 | VCR-Fitting (Metalldichtung) mit Innengewinde |
| Размер соединения 2 | 1/4 Zoll |
| Тип соединения 2 | VCR-Fitting (Metalldichtung) mit Innengewinde |
| Максимальный коэффициент расхода (Cv) | 0.36 |
| Схема движения потока | 2-WegeGerade |
| Прокладка | Dichtung aus Edelstahl 316 mit PTFE-Beschichtung |
| Цвет рукоятки | Schwarz |
| Тип рукоятки | Kipphebel |
| Максимальная температура, °F (°C) | 200 (93) |
| Номинальные параметры давления при макс. температуре | 93°C bei 6,8 BAR/200°F bei 100 PSIG |
| Минимальная температура, °F (°C) | -20 (-28) |
| Номинальные параметры давления при комнатной температуре | 6,8 BAR bei 37 °C /100 PSIG bei 100 °F |
| Класс обслуживания | Allgemeines |
| Материал наконечника штока | PCTFE |
| Тип штока | Konisch |
| Обработка поверхности | Standard |
| Испытания | Helium-Dichtigkeitsprüfung gemäß SCS-00020 |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010201 |
| eClass (6.1) | 37010201 |
| eClass (10.1) | 37010201 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141609 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141609 |
| UNSPSC (15.1) | 40141609 |
| UNSPSC (17.1001) | 40183101 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
