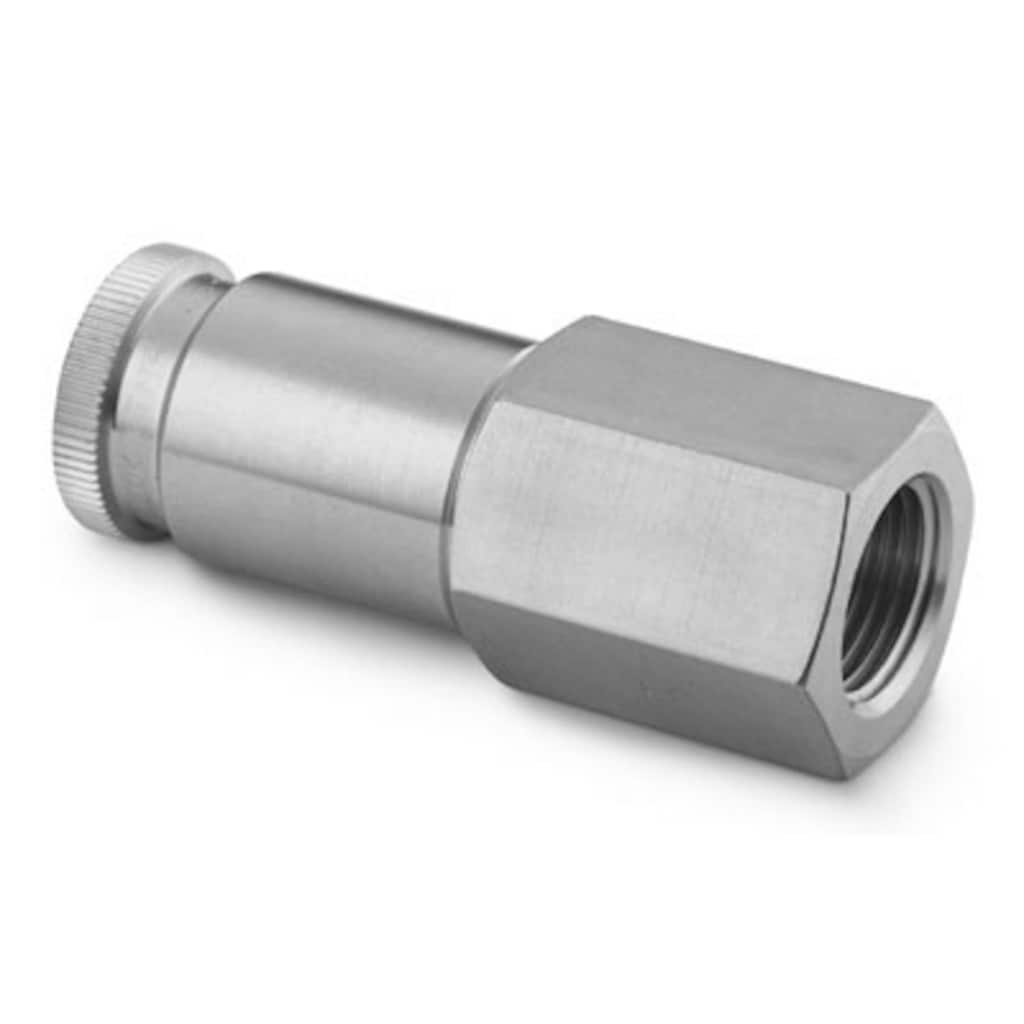

밸브가 있는 스테인리스강 PTFE 밀폐 퀵 코넥트 스템, 0.2Cv, 1/4인치 암나사 NPT
Referencia #: SS-QTM2-D-4PF
|
||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
Espigas DESOLa integridad de los sistemas, mejorada con los enchufes rápidos Swagelok con juntas de PTFE encastradas para aumentar la protección, químicamente compatibles con muchas sustancias químicas utilizadas en aplicaciones peligrosas. Inicie la sesión o regístrese para ver los precios КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Advertencia: 스웨즈락의 튜브 피팅 연결구를 포함하여 이러한 제품은 산업 설계 기준에 따라 제조되지 않으므로 스웨즈락의 제품 및 부품을 타 제조업체의 제품 및 부품과 혼합하거나 혼용하여 사용하지 마십시오.
|
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Advertencia: 스웨즈락의 튜브 피팅 연결구를 포함하여 이러한 제품은 산업 설계 기준에 따라 제조되지 않으므로 스웨즈락의 제품 및 부품을 타 제조업체의 제품 및 부품과 혼합하거나 혼용하여 사용하지 마십시오.
밸브가 있는 스테인리스강 PTFE 밀폐 퀵 코넥트 스템, 0.2Cv, 1/4인치 암나사 NPT
Inicie la sesión o regístrese para ver los precios
Catálogos
Espigas DESO
La integridad de los sistemas, mejorada con los enchufes rápidos Swagelok con juntas de PTFE encastradas para aumentar la protección, químicamente compatibles con muchas sustancias químicas utilizadas en aplicaciones peligrosas.
Sin necesidad de torsión, rotación ni de apretado con llaves; Modelos con, cierre sencillo, cierre en la base y en la espiga y de gran caudal
Características: Procedimiento de identificación paso a paso de roscas y conexiones finales.
Págs. 1-2. Buenas prácticas para la operación de los enchufes rápidos Swagelok.
Págs. 1-2. Procedimientos recomendados para el manejo de los enchufes rápidos Swagelok: Se deben instalar filtros para proteger los enchufes rápidos. Proteja las espigas y las bases con guardapolvos o protectores cuando no estén acoplados.
Especificaciones
SS-QTM2-D-4PF — 밸브가 있는 스테인리스강 PTFE 밀폐 퀵 코넥트 스템, 0.2Cv, 1/4인치 암나사 NPT
| Atributo | Valor |
|---|---|
| Material del Cuerpo | Xylan® 코팅 316 스테인리스강 |
| Proceso de Limpieza | 표준 세정 및 포장(SC-10) |
| Tamaño conexión 1 | 1/4인치 |
| Tipo de conexión 1 | 암나사 NPT |
| Cv Máximo | 0.2 - 표준 몸체와 체결할 경우 |
| Lubricante | Krytox 240AC 그리스 |
| Material de la junta tórica | PTFE |
| Rango de Presión Desacoplado a Temp. Ambiente | 1000PSIG @ 0°F~120 °F /68.9BAR @ -17°C~48°C |
| Rango de Presión (Durante la conexión y desconexión) | 250PSIG @ 70°F /17.2BAR @ 21°C |
| Serie | QTM2 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37110302 |
| eClass (10.1) | 37110302 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
