Rückschlagventil hochrein, Edelstahl 316L VAR, 1/4 Zoll Rohrstumpfschweißenden, SC-11 gereinigt |
||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Specifications
Fest eingestellter DruckKontrollieren Sie den Rückfluss in allgemeinen und hochreinen Anwendungen mit den Swagelok-Rückschlagventilen, die mit einstellbarem oder festem Berstdruck erhältlich sind. Log in or Register to view price ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Safe Product Selection
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user. Warning: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
|
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user.
Warning: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Rückschlagventil hochrein, Edelstahl 316L VAR, 1/4 Zoll Rohrstumpfschweißenden, SC-11 gereinigt
Log in or Register to view price
Catalogs
Fest eingestellter Druck
Kontrollieren Sie den Rückfluss in allgemeinen und hochreinen Anwendungen mit den Swagelok-Rückschlagventilen, die mit einstellbarem oder festem Berstdruck erhältlich sind.
Durch die ganz verschweisste Ausführung kann ein Austreten von Systemfluiden ausgeschlossen werden; Der Durchfluss setzt ein bei weniger als 0,14 bar (2 psi) Differenzdruck.
Merkmale: Systematisches Verfahren zur Identifikation von Gewinden und Endanschlüssen.
In diesem Dokument sind die von Swagelok angewendeten Richtlinien für die Herstellung von Edelstahlprodukten, für Photovoltaik- (PV) Anwendungen vorgesehen sind, festgelegt. Dieses Dokument muss zusammen mit Produktkatalogen, technischen Merkblättern und Berichten für vollständige Produktinformationen verwendet werden. Die Anwendung dieses Dokuments ist auf medienberührte Systemkomponenten begrenzt.
Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.
Seite 1: Folgende Vorsichtsmaßnahmen müssen beim Schweißen eines Rückschlagventils Serie CW mit Rohrverlängerungen oder Stumpfschweißende in ein System getroffen werden.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
Specifications

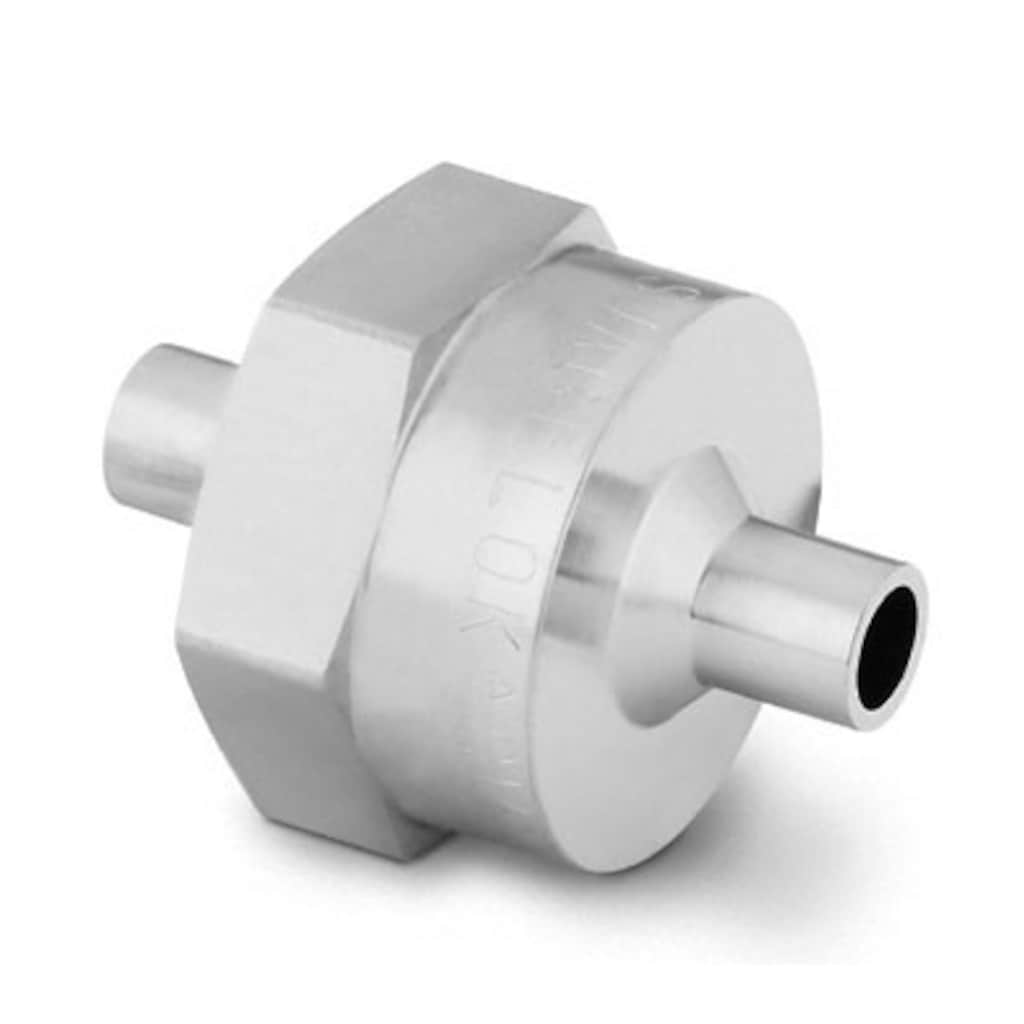

6LV-CW4BW4 — Rückschlagventil hochrein, Edelstahl 316L VAR, 1/4 Zoll Rohrstumpfschweißenden, SC-11 gereinigt
| Attribute | Value |
|---|---|
| Körperwerkstoff | Edelstahl 316L VAR |
| Reinigungsverfahren | Spezialreinigung und -verpackung (SC-11) |
| Größe Verbindung 1 | 1/4 Zoll |
| Typ Verbindung 1 | Rohrstumpfschweißenden |
| Größe Verbindung 2 | 1/4 Zoll |
| Typ Verbindung 2 | Rohrstumpfschweißenden |
| Öffnungsdruck | 0,14 bar, 2 psig ( 0,014 MPa) |
| Maximaler Cv | 0.55 |
| Raumtemperatur-Druckeinsatzbereich | 206 BAR bei 37 °C /3000 PSIG bei 100 °F |
| Dichtungsmaterial | Fluorkautschuk FPM |
| Oberflächengüte | Ra 20 µin |
| Prüfung | Keine optionalen Prüfungen |
| Rauheit medienberührter Oberflächen | 20 μin. 0,51 µm Durchschnitt, maschinell bearbeitet. |
| eClass (4.1) | 37010801 |
| eClass (5.1.4) | 27300400 |
| eClass (6.0) | 27292001 |
| eClass (6.1) | 27292001 |
| eClass (10.1) | 27292001 |
| UNSPSC (4.03) | 40141609 |
| UNSPSC (10.0) | 40141609 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141609 |
| UNSPSC (15.1) | 40141609 |
| UNSPSC (17.1001) | 40183101 |
