Schnellkupplungsstecker mit vollem Durchfluss, Messing, nicht absperrend, 3/4 Zoll NPT-Innengewinde, Cv 23,6 |
||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Spécifications
TigesObtenez un écoulement sans entrave et facilitez les tâches de maintenance dans vos systèmes de transfert, d'évacuation et de purge, avec les raccords rapides plein débit Swagelok Ouvrir une session ou s’inscrire pour afficher des prix ContactoSi tiene preguntas sobre este producto, contacte con su centro local autorizado de ventas y servicio. También pueden informarle sobre los servicios de apoyo para ayudarle a sacar el máximo partido a su inversión.
Selección fiable de un producto:
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo. Attention: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen. |
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo.
Attention: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Schnellkupplungsstecker mit vollem Durchfluss, Messing, nicht absperrend, 3/4 Zoll NPT-Innengewinde, Cv 23,6
Ouvrir une session ou s’inscrire pour afficher des prix
Catalogues
Tiges
Obtenez un écoulement sans entrave et facilitez les tâches de maintenance dans vos systèmes de transfert, d'évacuation et de purge, avec les raccords rapides plein débit Swagelok
Kein Drehen, kein Schraubenschlüssel erforderlich; Konfigurationen einseitig absperrend, beidseitig absperrend sowie mit freiem Durchgang verfügbar
Merkmale: Systematisches Verfahren zur Identifikation von Gewinden und Endanschlüssen.
Schnellkupplungen mit vollem Durchfluss, Serie QF
Spécifications

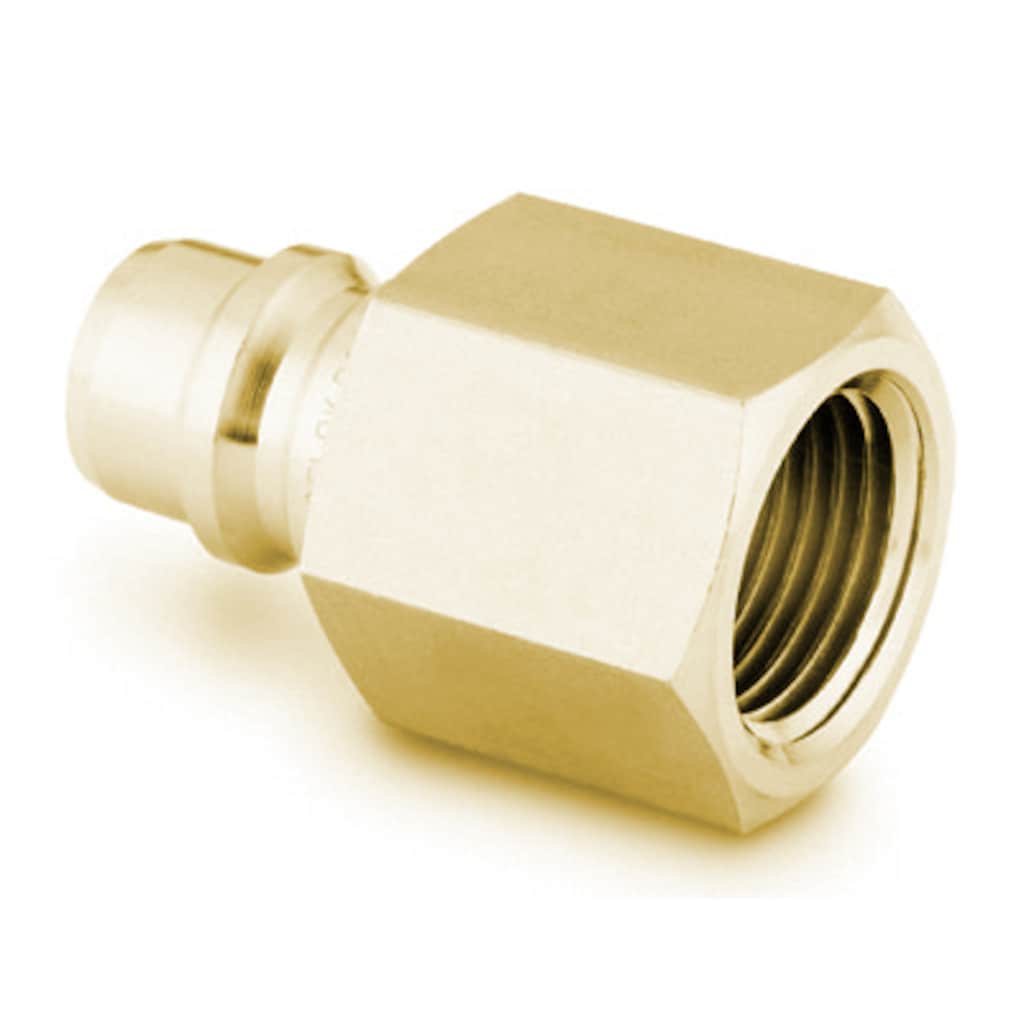

B-QF12-S-12PF — Schnellkupplungsstecker mit vollem Durchfluss, Messing, nicht absperrend, 3/4 Zoll NPT-Innengewinde, Cv 23,6
Attribut | Valeur |
---|---|
Matériau du corps | Messing |
Procédé de nettoyage | Standardreinigung und -verpackung (SC-10) |
Dimension du raccordement 1 | 3/4 Zoll |
Type du raccordement 1 | NPT Innengewinde |
Cv maximal | 23,6 - bei Verbindung mit einem Körper |
Lubrifiant | Ohne Schmiermittel auf den Bauteilen |
Matériau des joints toriques | Buna N (Standard) |
Pression nominale, accouplé, à la temp. max. | 6,8 BAR bei 121 °C /100 PSIG bei 250 °F |
Pression nominale, accouplé, à temp. amb. | 137 BAR bei 21 °C /2000 PSIG bei 70 °F |
Série | QF12 |
eClass (4.1) | 37110302 |
eClass (5.1.4) | 37110302 |
eClass (6.0) | 37020590 |
eClass (6.1) | 37020590 |
UNSPSC (4.03) | 31163101 |
UNSPSC (10.0) | 27121701 |
UNSPSC (11.0501) | 27121701 |
UNSPSC (13.0601) | 27121701 |
UNSPSC (15.1) | 27121701 |
UNSPSC (17.1001) | 27121701 |
Ressources
Produits similaires
Réf. pièce
|
Matériau du corps
|
Dimension du raccordement 1
|
Type du raccordement 1
|
Dimension du raccordement 2
|
Type du raccordement 2
|
|
---|---|---|---|---|---|---|
B-QF4-S-4PF | Messing | 1/4 Zoll | NPT Innengewinde | - | - | Afficher le produit |
B-QF4-S-4PM | Messing | 1/4 Zoll | NPT Außengewinde | - | - | Afficher le produit |
B-QF8-S-8PF | Messing | 1/2 Zoll | NPT Innengewinde | - | - | Afficher le produit |
SS-QF12-S-1210 | Edelstahl 316 | 3/4 Zoll | Swagelok® Rohrverschraubung | - | - | Afficher le produit |
SS-QF12-S-12PF | Edelstahl 316 | 3/4 Zoll | NPT Innengewinde | - | - | Afficher le produit |
SS-QF12-S-12PM | Edelstahl 316 | 3/4 Zoll | NPT Außengewinde | - | - | Afficher le produit |
SS-QF16-S-1610 | Edelstahl 316 | 1 Zoll | Swagelok® Rohrverschraubung | - | - | Afficher le produit |
SS-QF16-S-16PF | Edelstahl 316 | 1 Zoll | NPT Innengewinde | - | - | Afficher le produit |
SS-QF16-S-16PM | Edelstahl 316 | 1 Zoll | NPT Außengewinde | - | - | Afficher le produit |
SS-QF4-S-400 | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | - | - | Afficher le produit |
SS-QF4-S-4MS | Edelstahl 316 | 1/4 Zoll | Zylindrisches ISO-Außengewinde | - | - | Afficher le produit |
SS-QF4-S-4MT | Edelstahl 316 | 1/4 Zoll | Kegeliges ISO-Außengewinde | - | - | Afficher le produit |
SS-QF4-S-4PF | Edelstahl 316 | 1/4 Zoll | NPT Innengewinde | - | - | Afficher le produit |
SS-QF4-S-4PM | Edelstahl 316 | 1/4 Zoll | NPT Außengewinde | - | - | Afficher le produit |
SS-QF4-S-600 | Edelstahl 316 | 3/8 Zoll | Swagelok® Rohrverschraubung | - | - | Afficher le produit |
SS-QF4-S-6M0 | Edelstahl 316 | 6 mm | Swagelok® Rohrverschraubung | - | - | Afficher le produit |
SS-QF4-S-6PF | Edelstahl 316 | 3/8 Zoll | NPT Innengewinde | - | - | Afficher le produit |
SS-QF8-S-6PF | Edelstahl 316 | 3/8 Zoll | NPT Innengewinde | - | - | Afficher le produit |
SS-QF8-S-6PM | Edelstahl 316 | 3/8 Zoll | NPT Außengewinde | - | - | Afficher le produit |
SS-QF8-S-810 | Edelstahl 316 | 1/2 Zoll | Swagelok® Rohrverschraubung | - | - | Afficher le produit |
SS-QF8-S-8FS | Edelstahl 316 | 1/2 Zoll | Zylindrisches ISO-Innengewinde | - | - | Afficher le produit |
SS-QF8-S-8MS | Edelstahl 316 | 1/2 Zoll | Zylindrisches ISO-Außengewinde | - | - | Afficher le produit |
SS-QF8-S-8MT | Edelstahl 316 | 1/2 Zoll | Kegeliges ISO-Außengewinde | - | - | Afficher le produit |
SS-QF8-S-8PF | Edelstahl 316 | 1/2 Zoll | NPT Innengewinde | - | - | Afficher le produit |
SS-QF8-S-8PM | Edelstahl 316 | 1/2 Zoll | NPT Außengewinde | - | - | Afficher le produit |
