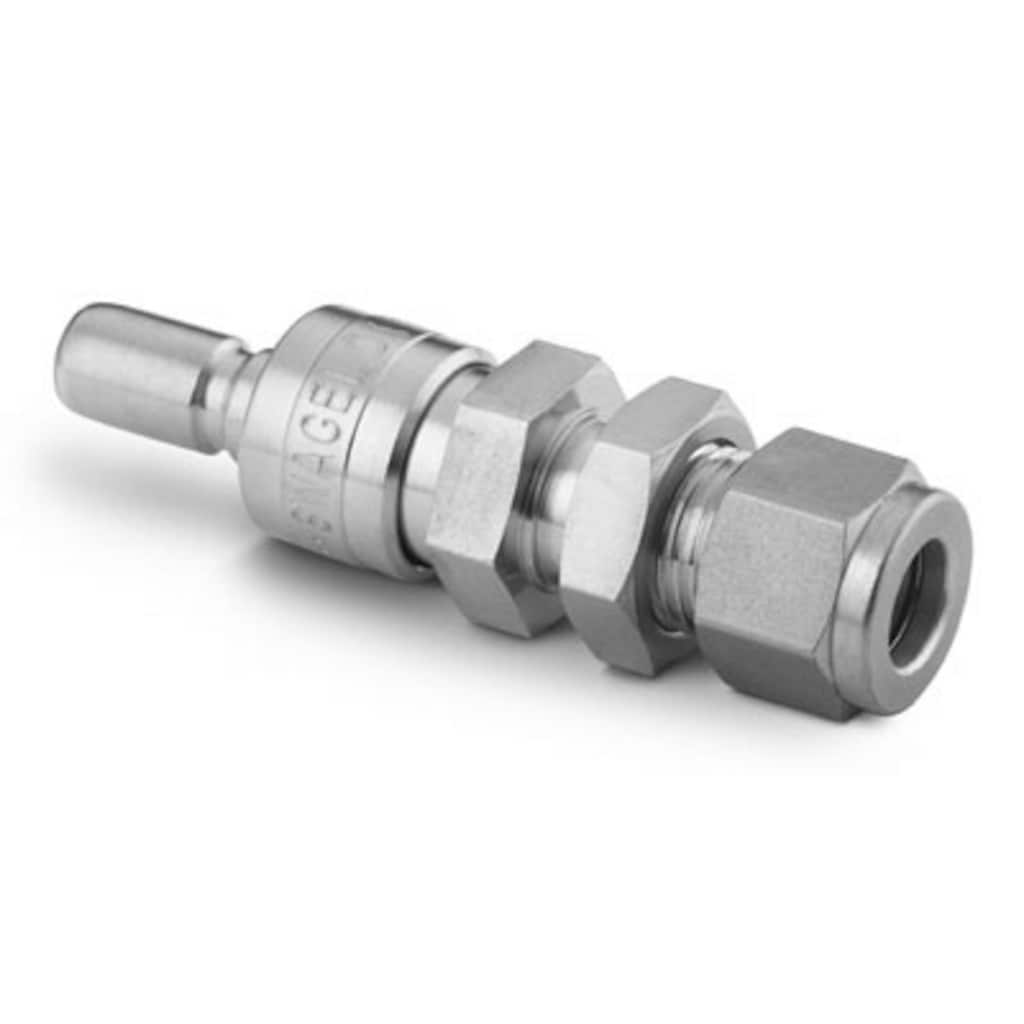

Tige de raccord rapide d’instrumentation en acier inoxydable sans vanne, Cv de 0,3, raccord pour tube passe-cloison Swagelok 1/4 po

Spécifications

Attribut Valeur
Matériau du corps Acier inoxydable 316
Procédé de nettoyage Nettoyage et conditionnement standard (SC-10)
Dimension du raccordement 1 1/4 po
Type du raccordement 1 Raccord Swagelok® pour tubes
Cv maximal 0,3 en association avec un corps standard ou à écoulement inversé ; 0,4 en association avec un corps à passage intégral
Lubrifiant Pas de lubrifiant sur aucun composant
Matériau des joints toriques Élastomère fluorocarboné FKM
Pression nominale, accouplé, à la temp. max. 250 PSIG À 400°F / 17,2 BAR À 204°C
Pression nominale, accouplé, à temp. amb. 3000 PSIG À 70°F / 206 BAR À 21°C
Série QC4
eClass (4.1) 37110302
eClass (5.1.4) 37110302
eClass (6.0) 37020500
eClass (6.1) 37020500
UNSPSC (4.03) 31163101
UNSPSC (10.0) 27121701
UNSPSC (11.0501) 27121701
UNSPSC (13.0601) 27121701
UNSPSC (15.1) 27121701
UNSPSC (17.1001) 27121701
Tiges SESO, passage de cloison

Réalisez rapidement et simplement des raccordements, avec les raccords rapides Swagelok, dans des applications qui nécessitent d'effectuer de fréquents raccordements tout en limitant les inclusions d'air et les déversements de fluide.
