Перепускные клапаны Swagelok®
Пропорциональные предохранительные клапаны Swagelok® обеспечивают защиту от избыточного давления в промышленных системах общего назначения с различными значениями давления уставки. Клапаны сброса и продувки выполняют эффективный сброс или стравливание давления в сигнальной линии в атмосферу.

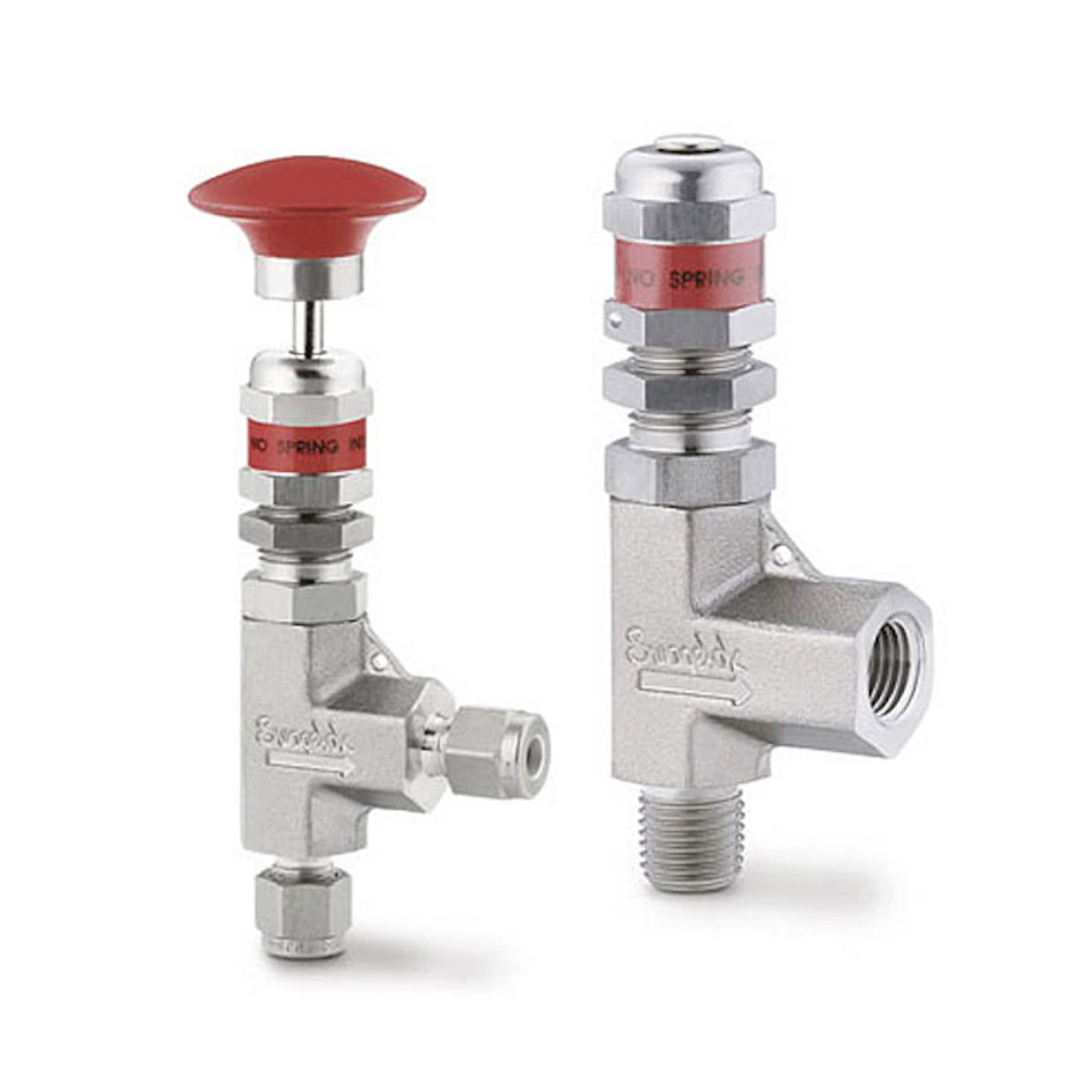

Показать перепускные клапаныПропорциональные предохранительные клапаны Swagelok® серии R обеспечивают простую и надежную защиту от избыточного давления, защиту персонала и поддержание корректных технологических условий. Уставки давления настраиваются заводом-изготовителем и легко регулируются по месту согласно заданным условиям эксплуатации. Перепускные клапаны Swagelok® серии RV для среднего давления рассчитаны на эксплуатацию до 20 тыс. psig (1378 бар ман).
Перепускные клапаны Swagelok® серии PRV—это пропорциональные устройства, сертифицированные согласно требованиям PED 2014/68/EU (категория IV), имеют маркировку CE согласно Директиве ЕС о напорном оборудовании в качестве предохранительного клапана в соответствии с требованиями ISO-4126-1. Изготовитель проводит настройку, испытания, опломбировку и маркировку клапанов заданной уставкой.
Спускные клапаны Swagelok® серии BV применяются в клапанных блоках и манометрических клапанах, обеспечивая безопасное снятие оборудования и удобную калибровку регулирующих устройств. Варианты Low-E согласно требованиям API 624 эффективно контролируют и снижают объем выбросов в атмосферу.
Продувочные клапаны Swagelok® серии P обеспечивают ручной сброс, выпуск или дренаж. В целях безопасности на корпусе клапана имеется несъемный колпачок с накаткой, а сами клапаны сброса и продувки имеют компактные размеры для удобной установки.
Хотите знать подробности о клапанах сброса и продувки?
Relief Valve Categories

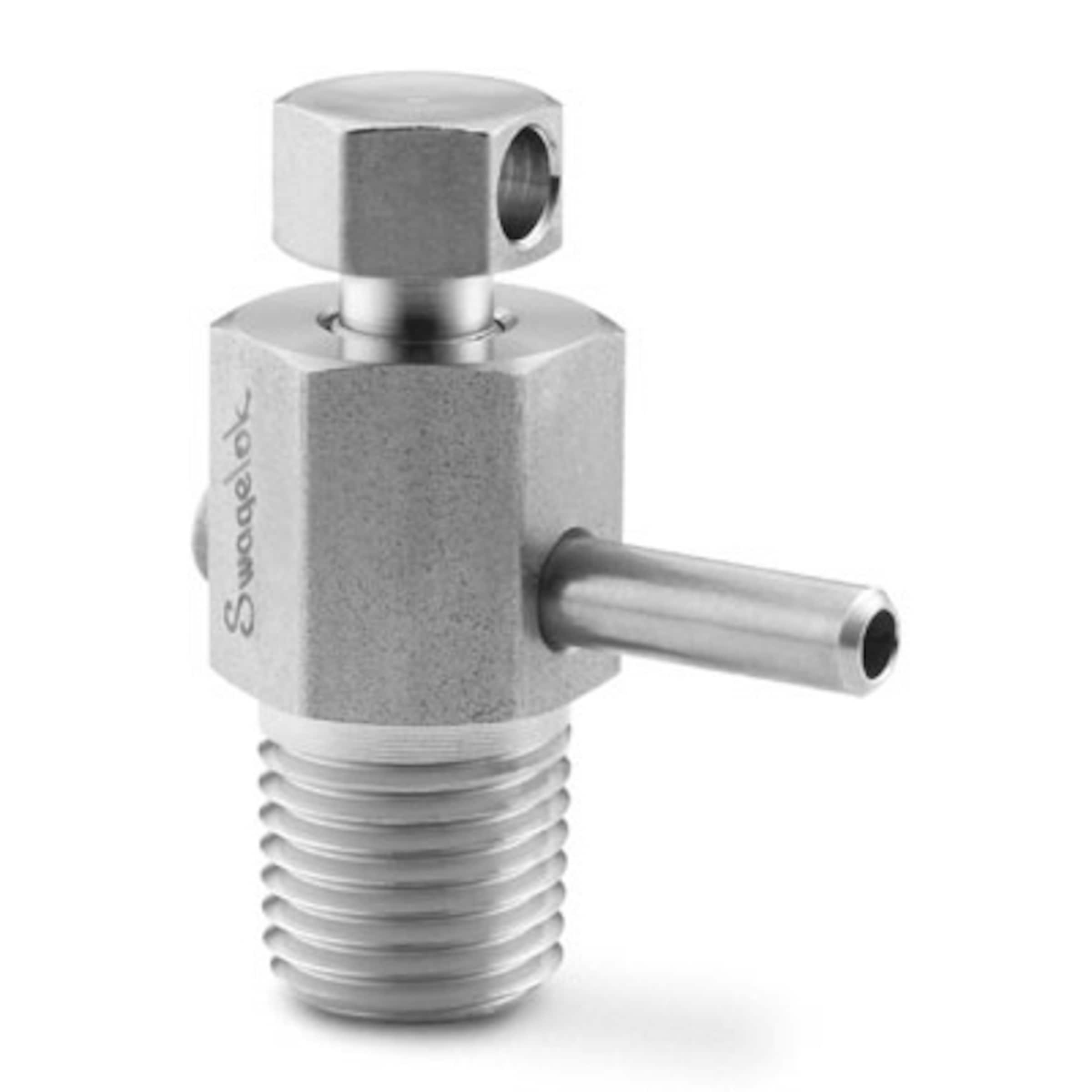

Bleed and Purge Valves, BV and P Series
Experience convenient installation with compact bleed valves for instrumentation devices and purge valves, such as manual bleed, vent, or drain valves.

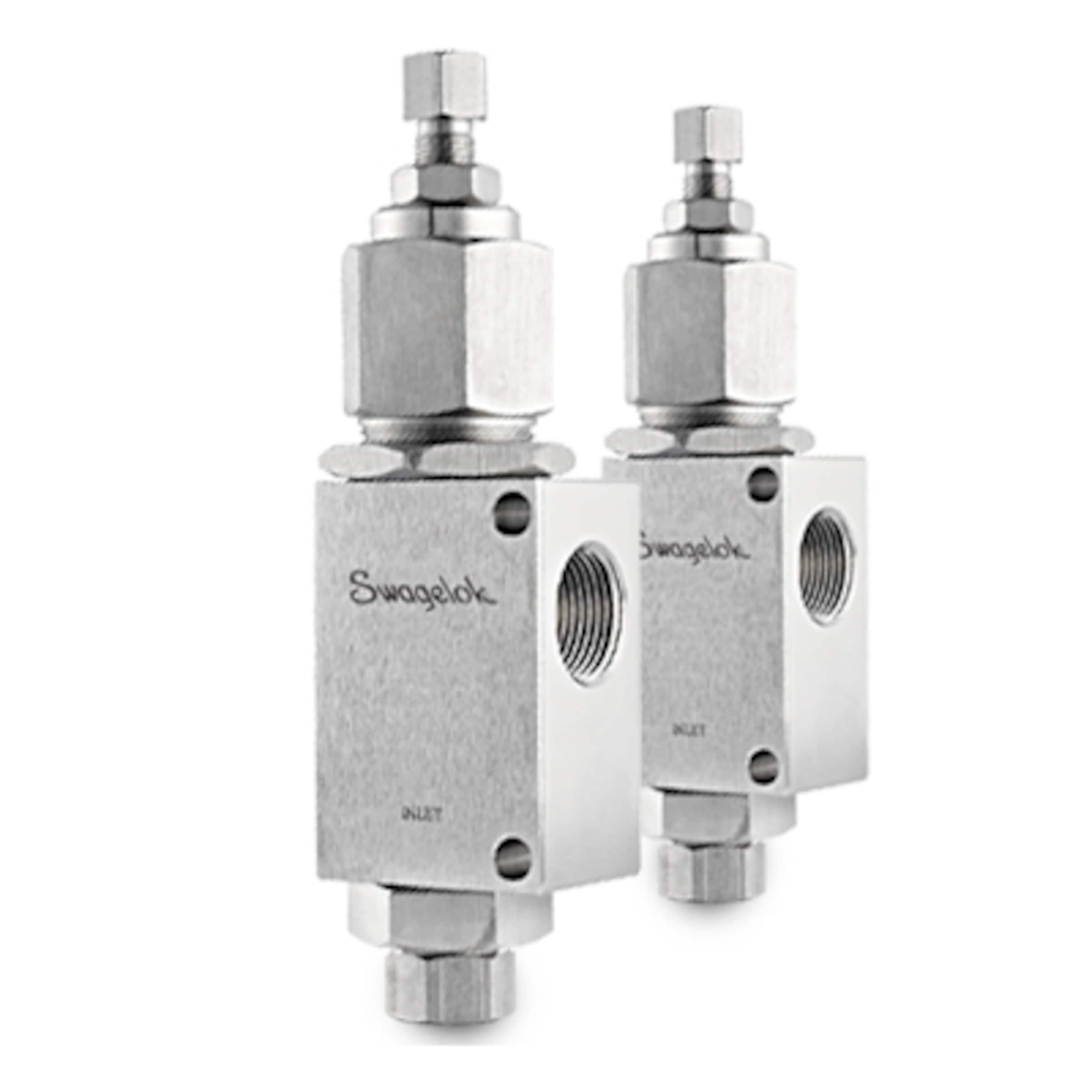

Medium-Pressure Relief Valves, RV Series
Ensure over-pressure protection in general-industry applications with set or adjustable pressure and lock nut for stability.

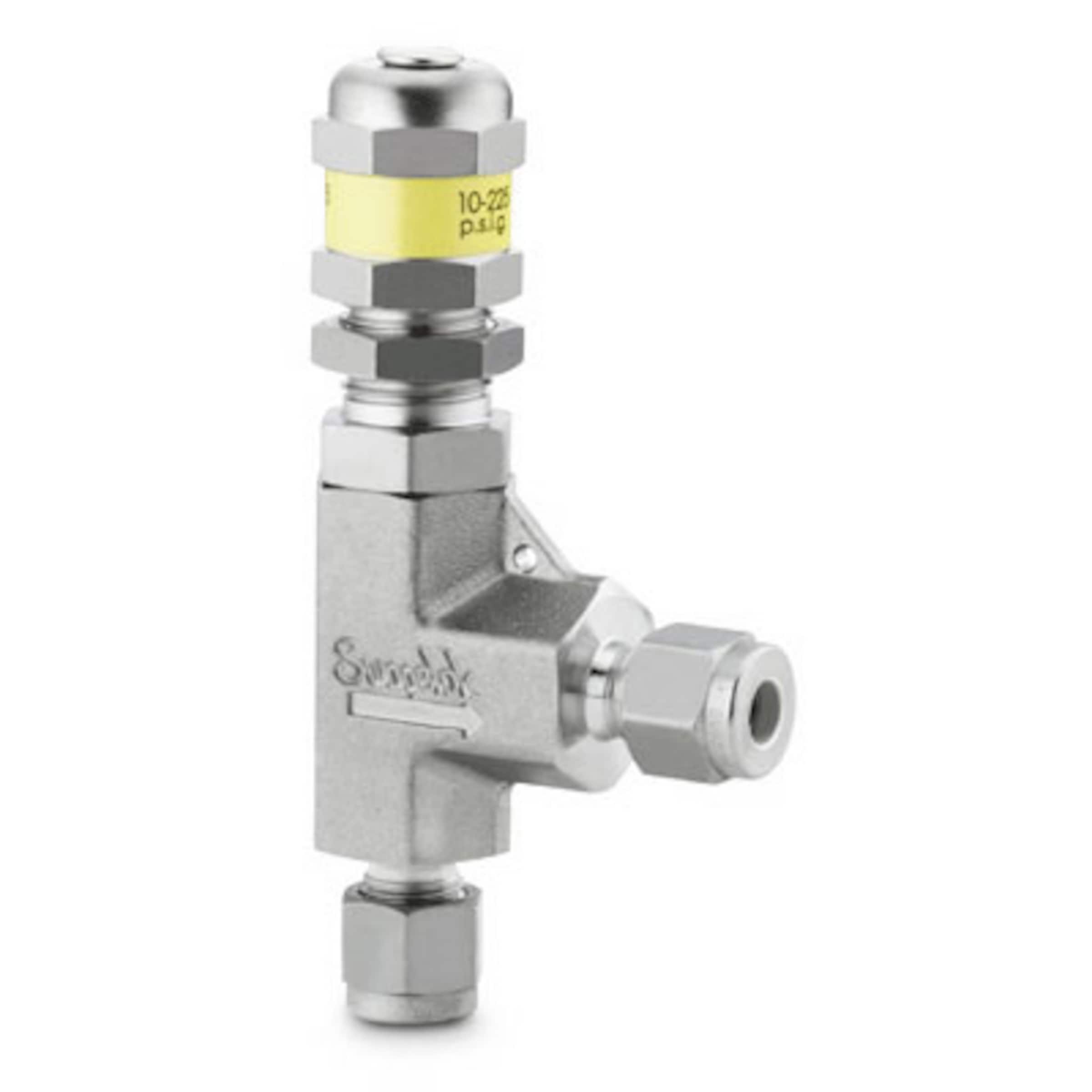

Proportional Relief Valves, R3, R4, RL3, RL4 and KVV Series
Discover high- and low-pressure proportional relief valves that open gradually as pressure increases. Suitable for liquid or gas service.

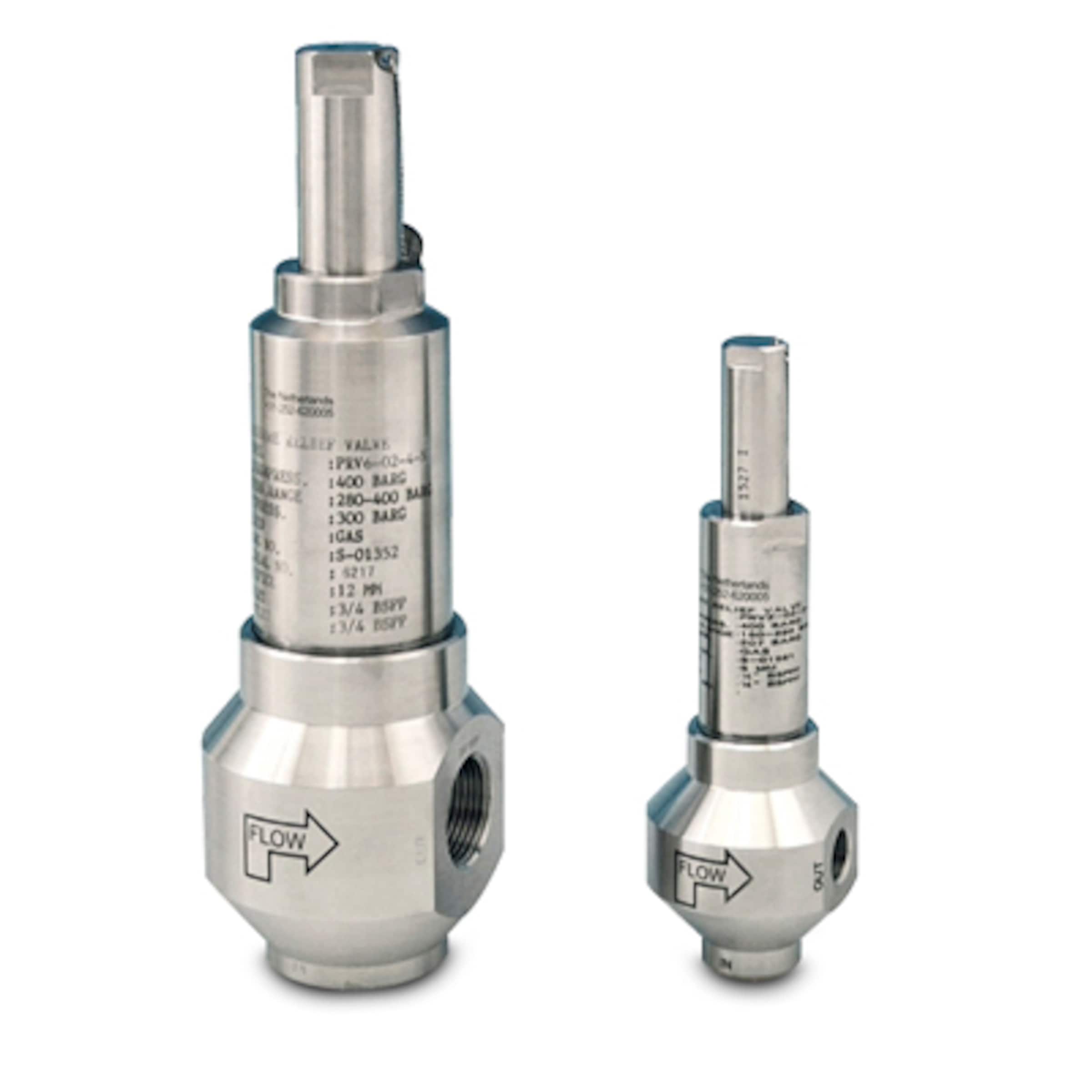

Proportional Safety-Relief Valves, PRV Series
Provides flexible, reliable over-pressure protection, certified under PED 2014/68/EU Category IV, and CE-marked according to ISO-4126-1.

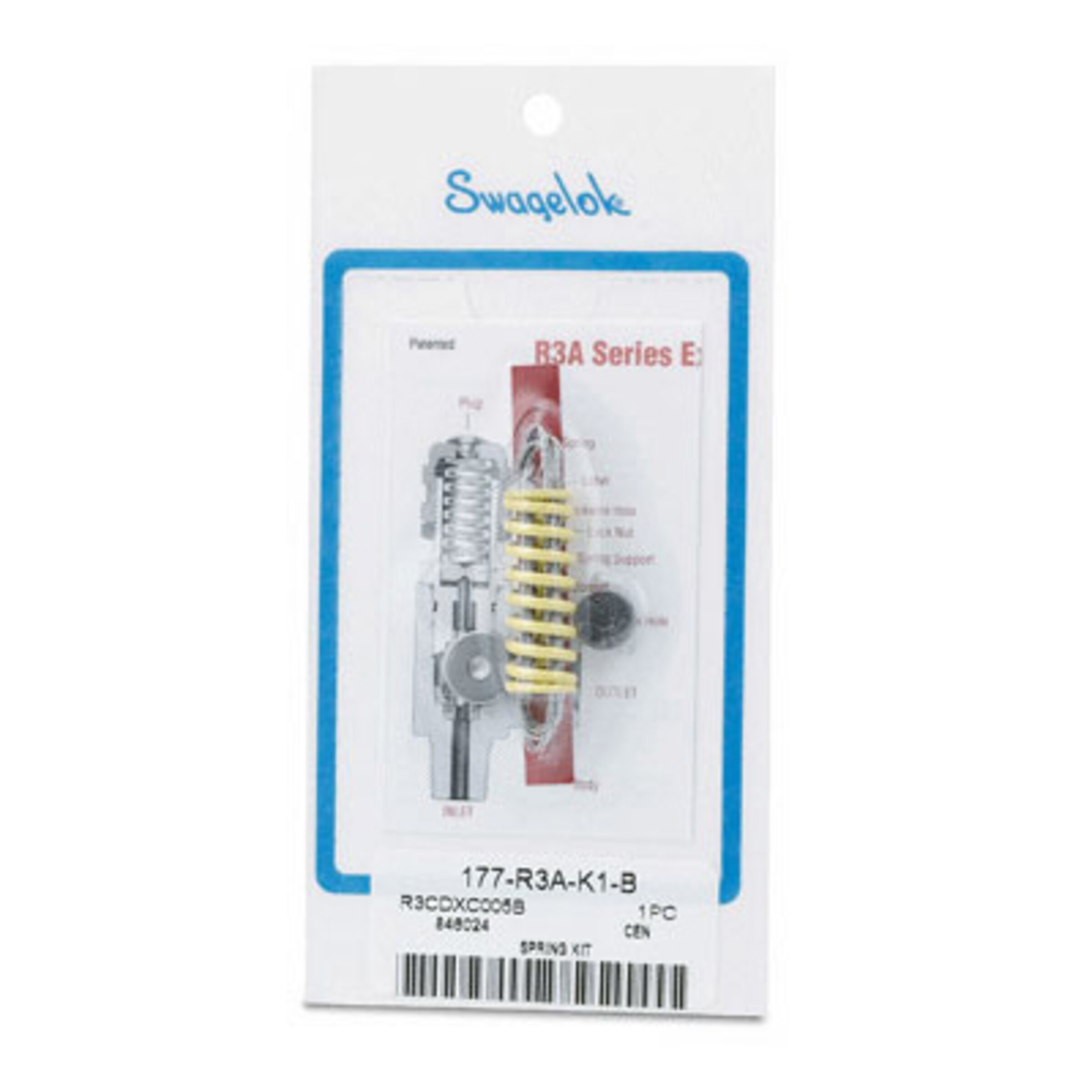

Spare Parts and Accessories
Find spare parts and accessories for relief valves, including spring kits, seal kits, handle kits, insert kits, and poppet kits for optimal performance.
Каталоги перепускных клапанов
Получите подробные сведения о продукции, включая материалы изготовления, номинальные параметры давления и температуры, варианты исполнения, вспомогательные принадлежности.
Features: Gas and liquid service; Working pressure: 6000 psig (413 bar); Set pressures from 145 to 6000 psig (10.0 to 413 bar); All 316L stainless steel construction; 1/4 through 1 in. NPT and ISO/BSP parallel thread end connections; Certified to PED 97/23/EC Category IV
Bleed Valves: Working pressures up to 10 000 psig (689 bar); Temperatures up to 850°F (454°C); 316 stainless steel, carbon steel, alloy 400, or alloy C-276 materials. Purge Valves: Working pressures up to 4000 psig (275 bar); Temperatures up to 600°F (315°C); 316 stainless steel, brass, or carbon steel materials
Features: Liquid or gas service; Set pressures from 10 to 6000 psig (0.68 to 413 bar); 1/4 and 1/2 in. and 6 to 12 mm end connections
Swagelok offers pressure-reducing, back-pressure, dome-loaded, and spring-loaded pressure regulators to control pressure and minimize droop in instrumentation systems.
Swagelok® offers medium- and high-pressure fittings, tubing, valves, and related accessories with temperatures up 1000°F (537°C), pressure ratings up to 60 000 psig (4134 bar) in sizes ranging from 1/4 to to 1 in. for medium-pressure products and 1/4 to 9/16 in. for high-pressure products. NACE® MR0175/ISO15156 compliance is available.
Вычислить расход для правильного подбора ЗРА
Воспользуйтесь калькулятором коэффициента расхода (Cv) для подбора ЗРА необходимого размера согласно вашим потребностям.
Использовать инструментРесурсы Swagelok специально для вас
Как правильно подобрать ЗРА для вашей промышленной системы
Узнайте, как на практике применять метод STAMPED для подбора ЗРА, лучше всего соответствующей областям применения вашей жидкостной/газовой или пробоотборной системы.
Réduire au minimum les coûts associés aux émissions fugitives avec des vannes à faibles émissions
Les émissions fugitives sont une préoccupation croissante dans les raffineries de pétrole et l’industrie chimique. Des vannes certifiées faibles émissions contribueront à protéger votre installation et à préserver les résultats de votre entreprise. Découvrez dans cet article comment ces vannes sont testées et en quoi elles peuvent vous être utiles.
Comment isoler les lignes d’un système fluide industriel avec des vannes d’arrêt
Savoir isoler des lignes avant de procéder à la maintenance d’un système fluide industriel est essentiel pour la sécurité des installations. Un des moyens les plus sûrs pour isoler une ligne dans un système fluide consiste à installer deux vannes d’arrêt. Découvrez comment concevoir des configurations adaptées à votre système.
Une nouvelle vanne. Trois raisons pour lesquelles elle pourrait révolutionner le secteur des semi-conducteurs
Découvrez comment la dernière innovation dans le domaine des vannes pour dépôt par couche atomique (ALD) est en train de changer la donne pour les fabricants de semi-conducteurs haute technologie.
Soupapes proportionnelles
Les soupapes proportionnelles de la série R constituent une solution simple et fiable pour protéger des systèmes contre les surpressions dans des applications industrielles variées mettant en œuvre des liquides ou des gaz, avec des pressions de tarage qui vont de 0,7 à 413 bar (10 à 6000 psig). Ces soupapes s’ouvrent progressivement à mesure que la pression augmente et se ferment lorsque la pression du système passe en dessous de la pression de tarage. Les soupapes proportionnelles série PRV sont des vannes de sécurité certifiées et sont proposées avec cinq plages de pression de tarage différentes. Les soupapes sont tarées à l’usine, testées, verrouillées et étiquetées pour garantir le réglage souhaité.
Purgeurs et vannes de purge
Les purgeurs Swagelok peuvent être utilisés pour évacuer la pression d’une ligne de mesure vers l’atmosphère avant de retirer un instrument ou pour faciliter l’étalonnage de dispositifs de contrôle. Elles sont proposées avec des raccordements filetés NPT ou SAE mâles. Les vannes de purge sont des vannes manuelles d’évacuation ou de mise à l’atmosphère équipées de raccordements filetés NPT ou SAE, de raccords pour tubes Swagelok® ou d’adaptateurs pour tubes.
