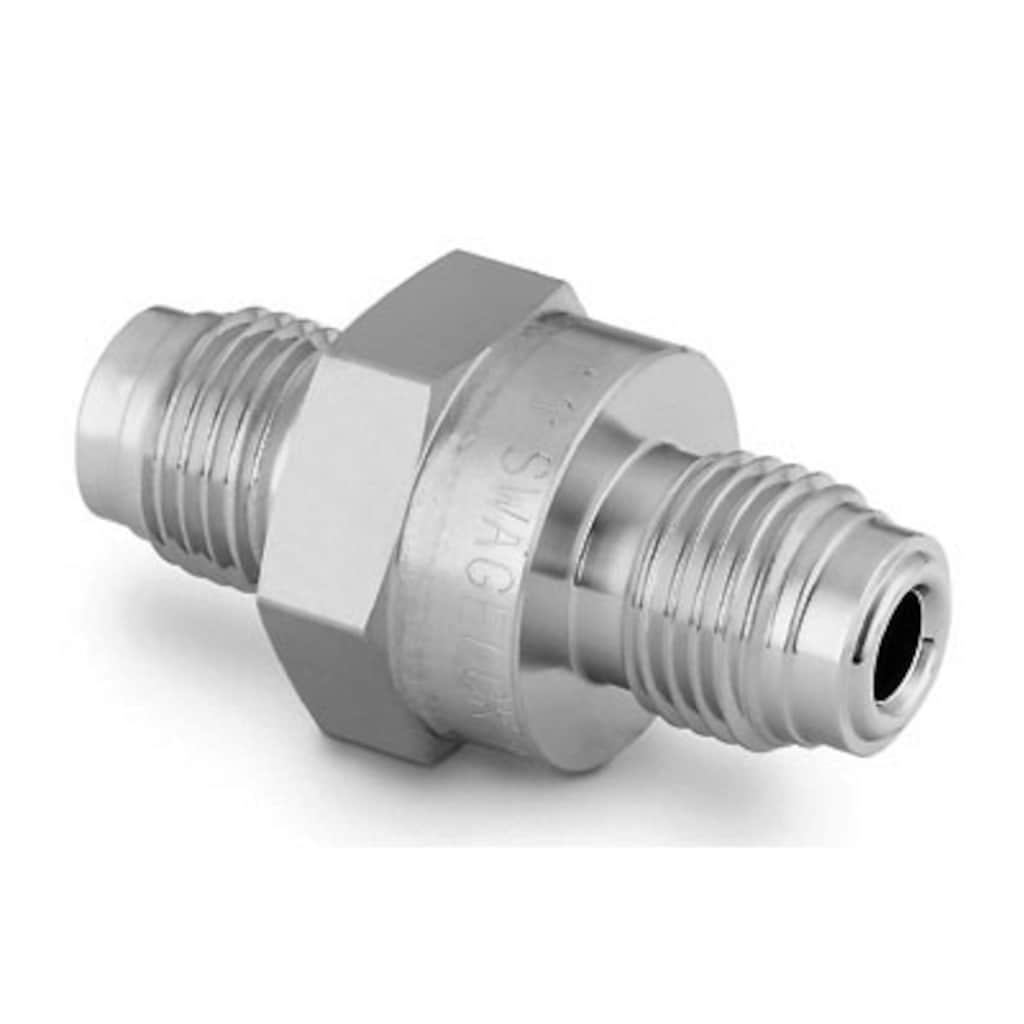

Обратный клапан высокой степени чистоты из нерж. стали 316L, неразъем. фитинг Swagelok VCR с наруж. резьбой 1/4 дюйма, тарелка из неопрена, очистка в соответствии с инструкцией SC-11
부품 번호: 6L-CW4VR4-NE
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
사양
고정 압력다양한 압력으로 조정 가능 및 고정 크래킹 압력으로 이용할 수 있는 스웨즈락 체크 밸브로 일반 서비스 및 고순도 애플리케이션의 역류를 제어할 수 있습니다. 로그인 또는 회원가입하여 가격 보기 ContactoSi tiene preguntas sobre este producto, contacte con su centro local autorizado de ventas y servicio. También pueden informarle sobre los servicios de apoyo para ayudarle a sacar el máximo partido a su inversión.
Selección fiable de un producto:
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo. 경고: Do not mix/interchange Swagelok products or components not governed by industrial design standards, including Swagelok tube fitting end connections, with those of other manufacturers.
|
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo.
경고: Do not mix/interchange Swagelok products or components not governed by industrial design standards, including Swagelok tube fitting end connections, with those of other manufacturers.
Обратный клапан высокой степени чистоты из нерж. стали 316L, неразъем. фитинг Swagelok VCR с наруж. резьбой 1/4 дюйма, тарелка из неопрена, очистка в соответствии с инструкцией SC-11
로그인 또는 회원가입하여 가격 보기
카탈로그
고정 압력
Durch die ganz verschweisste Ausführung kann ein Austreten von Systemfluiden ausgeschlossen werden; Der Durchfluss setzt ein bei weniger als 0,14 bar (2 psi) Differenzdruck.
Merkmale: Systematisches Verfahren zur Identifikation von Gewinden und Endanschlüssen.
In diesem Dokument sind die von Swagelok angewendeten Richtlinien für die Herstellung von Edelstahlprodukten, für Photovoltaik- (PV) Anwendungen vorgesehen sind, festgelegt. Dieses Dokument muss zusammen mit Produktkatalogen, technischen Merkblättern und Berichten für vollständige Produktinformationen verwendet werden. Die Anwendung dieses Dokuments ist auf medienberührte Systemkomponenten begrenzt.
Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.
Seite 1: Folgende Vorsichtsmaßnahmen müssen beim Schweißen eines Rückschlagventils Serie CW mit Rohrverlängerungen oder Stumpfschweißende in ein System getroffen werden.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
사양
6L-CW4VR4-NE — Обратный клапан высокой степени чистоты из нерж. стали 316L, неразъем. фитинг Swagelok VCR с наруж. резьбой 1/4 дюйма, тарелка из неопрена, очистка в соответствии с инструкцией SC-11
| 속성 | 값 |
|---|---|
| 몸체 재질 | 316L Stainless Steel |
| 세정 공정 | Special Cleaning and Packaging (SC-11) |
| 연결구 1 크기 | 1/4 in. |
| 연결구 1 종류 | Integral Male VCR |
| 연결구 2 크기 | 1/4 in. |
| 연결구 2 종류 | Integral Male VCR |
| 크래킹 압력 | 2 psi (0.14 bar, 0.014 MPa) |
| CV 최대 | 0.7 |
| 실온 압력 등급 | 3000 PSIG @ 100°F /206 BAR @ 37°C |
| 밀폐 재질 | Neoprene |
| 표면 처리 | Ra 20 µin |
| 테스트 | No Optional Testing |
| 유체 접촉면의 표면 조도 | 20 μin. (0.51 μm) average, machine finished |
| eClass (4.1) | 37010801 |
| eClass (5.1.4) | 27300400 |
| eClass (6.0) | 27292001 |
| eClass (6.1) | 27292001 |
| eClass (10.1) | 27292001 |
| UNSPSC (4.03) | 40141609 |
| UNSPSC (10.0) | 40141609 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141609 |
| UNSPSC (15.1) | 40141609 |
| UNSPSC (17.1001) | 40183101 |
자원
비슷한 제품
|
부품 번호(Part #)
|
몸체 재질
|
연결구 1 크기
|
연결구 1 종류
|
연결구 2 크기
|
연결구 2 종류
|
|
|---|---|---|---|---|---|---|
| 6L-CW4FR4 | Edelstahl 316L | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | 제품 보기 |
| 6L-CW4FR4-P | Edelstahl 316L | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | 1/4 Zoll | VCR-Fitting (Metalldichtung) mit Innengewinde | 제품 보기 |
| 6L-CW4FR4-VR4 | Нержавеющая сталь 316L | 1/4 дюйма | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой | 1/4 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 제품 보기 |
| 6L-CW4FR4VR4-P | Нержавеющая сталь 316L | 1/4 дюйма | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой | 1/4 дюйма | Встроен. торц. уплотнение VCR с наруж. резьбой | 제품 보기 |
| 6L-CW4S4 | Нержавеющая сталь 316L | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | 제품 보기 |
| 6L-CW4VR4 | Нержавеющая сталь 316L | 1/4 дюйма | Встроен. торц. уплотнение VCR с наруж. резьбой | 1/4 дюйма | Встроен. торц. уплотнение VCR с наруж. резьбой | 제품 보기 |
| 6L-CW4VR4-EP | Нержавеющая сталь 316L | 1/4 дюйма | Встроен. торц. уплотнение VCR с наруж. резьбой | 1/4 дюйма | Встроен. торц. уплотнение VCR с наруж. резьбой | 제품 보기 |
| 6L-CW4VR4-P | Нержавеющая сталь 316L | 1/4 дюйма | Встроен. торц. уплотнение VCR с наруж. резьбой | 1/4 дюйма | Встроен. торц. уплотнение VCR с наруж. резьбой | 제품 보기 |
| 6L-CW4VR4-PX | Нержавеющая сталь 316L | 1/4 дюйма | Встроен. торц. уплотнение VCR с наруж. резьбой | 1/4 дюйма | Встроен. торц. уплотнение VCR с наруж. резьбой | 제품 보기 |
| 6L-CW4VR8 | Нержавеющая сталь 316L | 1/2 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 1/2 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 제품 보기 |
| 6L-CW4VR8-P | Нержавеющая сталь 316L | 1/2 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 1/2 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 제품 보기 |
| 6LV-CW4BW4 | 316L VAR | 1/4 дюйма | Трубное соединение под приварку встык | 1/4 дюйма | Трубное соединение под приварку встык | 제품 보기 |
| 6LV-CW4BW4-EP | 316L VAR | 1/4 дюйма | Трубное соединение под приварку встык | 1/4 дюйма | Трубное соединение под приварку встык | 제품 보기 |
| 6LV-CW4BW4-P | 316L VAR | 1/4 дюйма | Трубное соединение под приварку встык | 1/4 дюйма | Трубное соединение под приварку встык | 제품 보기 |
