Фитинг из нерж. стали 316L с торцевым кольцевым уплотнением VCO, втулка под приварку автоматической сваркой, фитинг с торцевым уплотнением VCO 1/2 дюйма – наруж. диам. трубки 1/2 дюйма |
||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
ВтулкиОблегчить монтаж в тесном пространстве помогут многоцелевые фитинги Swagelok с торцевым уплотнением VCO общепромышленного назначения, для систем высокой степени чистоты и с высоким давлением. Войдите или зарегистрируйтесь, чтобы просмотреть цену ContactoSi tiene preguntas sobre este producto, contacte con su centro local autorizado de ventas y servicio. También pueden informarle sobre los servicios de apoyo para ayudarle a sacar el máximo partido a su inversión.
Selección fiable de un producto:
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo. Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей. |
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo.
Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
Фитинг из нерж. стали 316L с торцевым кольцевым уплотнением VCO, втулка под приварку автоматической сваркой, фитинг с торцевым уплотнением VCO 1/2 дюйма – наруж. диам. трубки 1/2 дюйма
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
Втулки
Облегчить монтаж в тесном пространстве помогут многоцелевые фитинги Swagelok с торцевым уплотнением VCO общепромышленного назначения, для систем высокой степени чистоты и с высоким давлением.
■ サイズ:1/8 インチから1 インチまで/■ 材質:316ステンレス鋼または316Lステンレス鋼/■ エンド・コネクション・タイプ:チューブ、NPT、SAEねじ、溶接
Swagelok 仕様書SC-10は、Swagelok製品の標準品に対するクリーニング、潤滑剤、アセンブリー、パッケージングに関する要件を規定するもので、これらの要件を満たすための方法について詳述しています。このSC-10は基本的な産業用手順について記載しています。システム設計者およびユーザーは、この仕様書を検討し、ユーザーのクリーニング要件に適合するかどうかを決定してください。
Технические характеристики

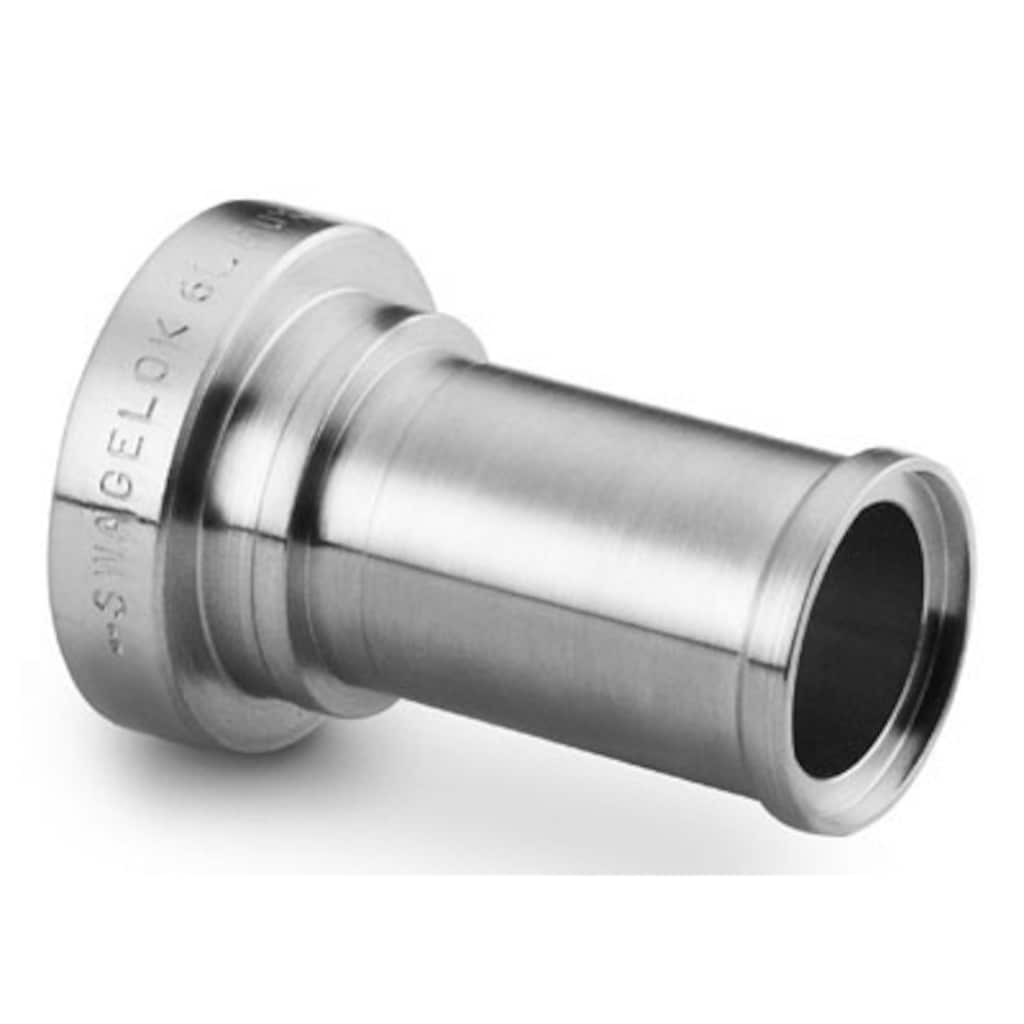

316L-8-VCO-3A — Фитинг из нерж. стали 316L с торцевым кольцевым уплотнением VCO, втулка под приварку автоматической сваркой, фитинг с торцевым уплотнением VCO 1/2 дюйма – наруж. диам. трубки 1/2 дюйма
Атрибут | Значение |
---|---|
Материал корпуса | Нержавеющая сталь 316L |
Процедура очистки | Стандартная инструкция по очистке и упаковке (SC-10) |
Размер соединения 1 | 1/2 дюйма |
Тип соединения 1 | Втулка с торцевым кольцевым уплотнением VCO® |
Размер соединения 2 | 1/2 дюйма |
Тип соединения 2 | Трубное соединение под приварку встык для автоматической сварки |
Ограничитель расхода | Нет |
eClass (4.1) | 37020713 |
eClass (5.1.4) | 37020590 |
eClass (6.0) | 37020500 |
eClass (6.1) | 37020590 |
eClass (10.1) | 37020590 |
UNSPSC (4.03) | 31163000 |
UNSPSC (10.0) | 40142613 |
UNSPSC (11.0501) | 40142600 |
UNSPSC (13.0601) | 40183107 |
UNSPSC (15.1) | 40183107 |
UNSPSC (17.1001) | 40183110 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
Похожие изделия
Код изделия
|
Материал корпуса
|
Размер соединения 1
|
Тип соединения 1
|
Размер соединения 2
|
Тип соединения 2
|
|
---|---|---|---|---|---|---|
316L-4-VCO-3A | 316Lステンレス鋼 | 1/4 インチ | VCO®Oリング式面シール継手 グランド | 1/4 インチ | チューブ突き合わせ自動溶接 | Просмотр изделия |
SS-12-VCO-3 | 316 ステンレス鋼 | 3/4 インチ | VCO®Oリング式面シール継手 グランド | 3/4 インチ | チューブ差し込み溶接エルボー | Просмотр изделия |
SS-12-WVCO-1-12 | 316 ステンレス鋼 | 3/4 インチ | VCO®Oリング式面シール継手 グランド | 3/4 インチ | NPTおねじ | Просмотр изделия |
SS-12-WVCO-6-1210 | 316 ステンレス鋼 | 3/4 インチ | VCO®Oリング式面シール継手 グランド | 3/4 インチ | Swagelok®チューブ継手 | Просмотр изделия |
SS-16-VCO-3 | 316 ステンレス鋼 | 1 インチ | VCO®Oリング式面シール継手 グランド | 1 インチ | チューブ差し込み溶接エルボー | Просмотр изделия |
SS-2-VCO-3 | 316 ステンレス鋼 | 1/8 インチ | VCO®Oリング式面シール継手 グランド | 1/8 インチ | チューブ差し込み溶接エルボー | Просмотр изделия |
SS-4-VCO-3 | 316 ステンレス鋼 | 1/4 インチ | VCO®Oリング式面シール継手 グランド | 1/4 インチ | チューブ差し込み溶接エルボー | Просмотр изделия |
SS-4-VCO-3-4MTW | 316 ステンレス鋼 | 1/4 インチ | VCO®Oリング式面シール継手 グランド | 1/4 インチ | 突き合わせ溶接用グランド | Просмотр изделия |
SS-4-VCO-3-4TA | 316 ステンレス鋼 | 1/4 インチ | VCO®Oリング式面シール継手 グランド | 1/4 インチ | Swagelok®チューブ・アダプター | Просмотр изделия |
SS-4-WVCO-1-4 | 316 ステンレス鋼 | 1/4 インチ | VCO®Oリング式面シール継手 グランド | 1/4 インチ | NPTおねじ | Просмотр изделия |
SS-4-WVCO-1-4ST | 316 ステンレス鋼 | 1/4 インチ | VCO®Oリング式面シール継手 グランド | 7/16-20 インチ | SAE/MS平行おねじ | Просмотр изделия |
SS-4-WVCO-6-400 | 316 ステンレス鋼 | 1/4 インチ | VCO®Oリング式面シール継手 グランド | 1/4 インチ | Swagelok®チューブ継手 | Просмотр изделия |
SS-4-WVCO-6-DF | 316 ステンレス鋼 | 1/4 インチ | VCO®Oリング式面シール継手 グランド | 1/4 インチ | VCO® Oリング面シール継手用 | Просмотр изделия |
SS-4-WVCO-7-4 | 316 ステンレス鋼 | 1/4 インチ | VCO®Oリング式面シール継手 グランド | 1/4 インチ | NPTめねじ | Просмотр изделия |
SS-6-VCO-3 | 316 ステンレス鋼 | 3/8 インチ | VCO®Oリング式面シール継手 グランド | 3/8 インチ | チューブ差し込み溶接エルボー | Просмотр изделия |
SS-8-VCO-3 | 316 ステンレス鋼 | 1/2 インチ | VCO®Oリング式面シール継手 グランド | 1/2 インチ | チューブ差し込み溶接エルボー | Просмотр изделия |
SS-8-VCO-3-6TA | 316 ステンレス鋼 | 1/2 インチ | VCO®Oリング式面シール継手 グランド | 3/8 インチ | Swagelok®チューブ・アダプター | Просмотр изделия |
SS-8-VCO-3-8MTW | 316 ステンレス鋼 | 1/2 インチ | VCO®Oリング式面シール継手 グランド | 1/2 インチ | 突き合わせ溶接用グランド | Просмотр изделия |
SS-8-VCO-3-8TA | 316 ステンレス鋼 | 1/2 インチ | VCO®Oリング式面シール継手 グランド | 1/2 インチ | Swagelok®チューブ・アダプター | Просмотр изделия |
SS-8-WVCO-1-8 | 316 ステンレス鋼 | 1/2 インチ | VCO®Oリング式面シール継手 グランド | 1/2 インチ | NPTおねじ | Просмотр изделия |
SS-8-WVCO-6-600 | 316 ステンレス鋼 | 1/2 インチ | VCO®Oリング式面シール継手 グランド | 3/8 インチ | Swagelok®チューブ継手 | Просмотр изделия |
SS-8-WVCO-6-810 | 316 ステンレス鋼 | 1/2 インチ | VCO®Oリング式面シール継手 グランド | 1/2 インチ | Swagelok®チューブ継手 | Просмотр изделия |
SS-8-WVCO-6-DF | 316 ステンレス鋼 | 1/2 インチ | VCO®Oリング式面シール継手 グランド | 1/2 インチ | VCO® Oリング面シール継手用 | Просмотр изделия |
SS-8-WVCO-7-8 | 316 ステンレス鋼 | 1/2 インチ | VCO®Oリング式面シール継手 グランド | 1/2 インチ | NPTめねじ | Просмотр изделия |
