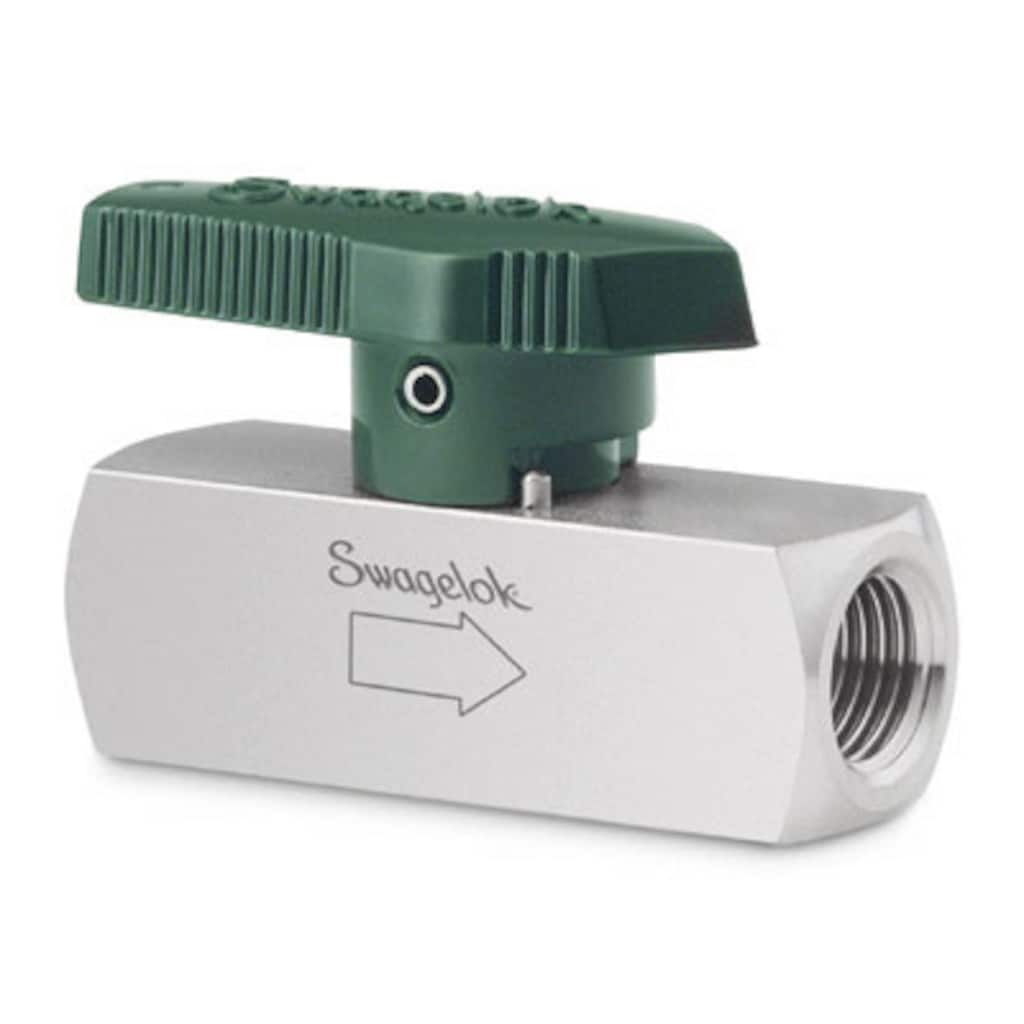

ステンレス鋼製 1/4回転計装用プラグ・バルブ、1/4 インチ・サイズ ISO管用めねじ、0.9 Cv

■ 最高使用圧力：20.6 MPa／■ エンド・コネクション・タイプ：Swagelok® チューブ継手、NPT ねじ、ISO管用テーパーねじ／■ エンド・コネクション・サイズ：1/8 インチから1/2 インチまで、6 mmから12 mmまで／■ 材質：真ちゅう、316ステンレス鋼

ねじ／エンド・コネクションに関する用語／テーパーねじ／平行ねじほか

■ OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy に準拠／■ カラーは明るいオレンジなので、一目で分かります。オレンジ以外のカラーもございます／■ プラスチック製ビード・チェーン（25 cm）を付けることができ、未使用時の保管に便利／■ 材質：頑丈なポリプロピレン（優れた耐薬品性）、使用温度範囲：－28～148℃／■ 汎用性に優れたデザインで、直径9.5～108 mmのステムまたはハンドルに対応します。また、南京錠（掛け金部分の長さ：19.0 mm以上、掛け金の直径：9.5 mmまで）を使用することができます

Swagelok 仕様書SC-10は、Swagelok製品の標準品に対するクリーニング、潤滑剤、アセンブリー、パッケージングに関する要件を規定するもので、これらの要件を満たすための方法について詳述しています。このSC-10は基本的な産業用手順について記載しています。システム設計者およびユーザーは、この仕様書を検討し、ユーザーのクリーニング要件に適合するかどうかを決定してください。

本技術資料では、複雑な計算を行わずに、バルブ・サイズの選定に必要な流量を簡単に概算する方法について記載しています。また、流量算定の原理、 基本的な公式、比重および温度による影響についても記載しています。さらに、バルブなどのコンポーネントを通る水または空気の流量の概算に使用する6種類の簡単なグラフおよびその活用例についても記載しています。

Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.

1. Seleccione la plantilla adecuada (P4T o P6T). Utilice la plantilla para marcar la posición de los orificios del conjunto de montaje y el orificio central. Practique unos orificios del diámetro y profundidad de encastre indicados en la plantilla.2. Instale el conjunto de montaje alrededor del cuerpo de la válvula. A continuación inserte la parte superior de cuerpo de la válvula a través del orificio central desde la parte posterior del panel.3. Sujete el conjunto de montaje al panel utilizando (2) tornillos largos de 5/8 pulg. Asegúrese de que el cuerpo quede bien orientado, y a continuación apriete los tornillos con una llave hexagonal de 3/32 de pulg. hasta que ajusten perfectamente.4. Adhiera la etiqueta indicadora a la parte delantera del panel, con la palabra OPEN (abierto) sobre la conexión de salida del cuerpo.5. Sitúe el mando encima de su acoplamiento, alineando las “caras”. Sujete el mando al acoplamiento con el tornillo largo de 1/2 pulg. Apriete con cuidado el tornillo utilizando una llave hexagonal de 3/32 de pulg. hasta que el mando quede bien sujeto.6. Alinee el tapón con el mando y a continuación encaje el tapón en su posición en la parte superior del mando..7. Compruebe el funcionamiento correcto de la válvula.

Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
