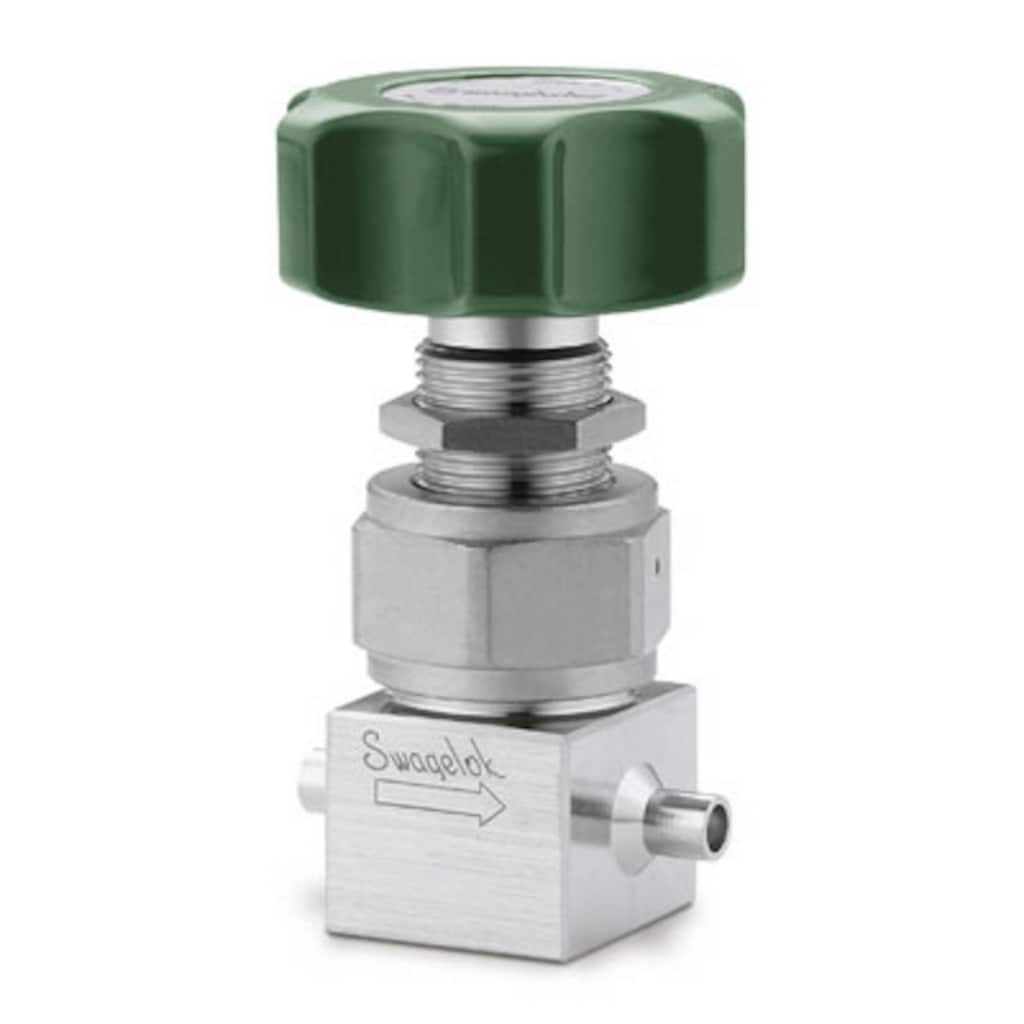

Válvula de diafragma de alta pureza y alta presión de acero inox.316L VAR, 3/8 pulg. TBW, Mando redondo
Referencia #: 6LV-DSBW6
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
Modelo RectoLas válvulas de diafragma Swagelok están disponibles en variedad de tamaños, materiales y configuraciones para satisfacer sus necesidades en aplicaciones generales, de alta pureza y de ultra alta pureza. Inicie la sesión o regístrese para ver los precios ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Sichere Produktauswahl:
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich. Advertencia: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich.
Advertencia: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
Válvula de diafragma de alta pureza y alta presión de acero inox.316L VAR, 3/8 pulg. TBW, Mando redondo
Inicie la sesión o regístrese para ver los precios
Catálogos
Modelo Recto
■ パッキンを用いておらず、耐圧部材はすべて金属／■ 使用圧力範囲：真空から24.1 MPaまで／■ 使用温度範囲：273℃から121℃まで
■ OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy に準拠／■ カラーは明るいオレンジなので、一目で分かります。オレンジ以外のカラーもございます／■ プラスチック製ビード・チェーン（25 cm）を付けることができ、未使用時の保管に便利／■ 材質：頑丈なポリプロピレン（優れた耐薬品性）、使用温度範囲：－28～148℃／■ 汎用性に優れたデザインで、直径9.5～108 mmのステムまたはハンドルに対応します。また、南京錠（掛け金部分の長さ：19.0 mm以上、掛け金の直径：9.5 mmまで）を使用することができます
この技術情報は、Swagelokダイヤフラム・バルブ DL／DSシリーズに関するデータです。以下の事項について記載しています。■ 表面仕上げ／■ パーティクル・カウント／■ 水分分析／■ 炭化水素分析／■ 残留イオン濃度
この仕様書では、電解研磨を行っている超高純度（UHP）用ステンレス鋼製品、ならびに超高純度用プラスチック製品の製造においてスウェージロック社が用いているガイドラインについて記述しています。この仕様書は、必ず製品カタログ、技術資料、技術情報と併せてご使用ください。
必要な工具／操作方法／取り付け方法／パネル取り付け／テスト／キット内容／ダイヤフラム／ガスケット／ステム／スプリング／ボディ／上部アセンブリーの交換（全バルブ・タイプ共通）
Especificaciones
6LV-DSBW6 — Válvula de diafragma de alta pureza y alta presión de acero inox.316L VAR, 3/8 pulg. TBW, Mando redondo
| Atributo | Valor |
|---|---|
| Tipo de actuador | Ручной |
| Material del Cuerpo | 316L VAR |
| Proceso de Limpieza | Специальная инструкция по очистке и упаковке (SC-11) |
| Tamaño conexión 1 | 3/8 дюйма |
| Tipo de conexión 1 | Трубное соединение под приварку встык |
| Tamaño conexión 2 | 3/8 дюйма |
| Tipo de conexión 2 | Трубное соединение под приварку встык |
| Cv Máximo | 0.3 |
| Configuración de Caudal | Прямой (2-ход.) |
| Junta plana | Нержавеющая сталь 316 с покрытием из PTFE |
| Color del Mando | Зеленый |
| Tipo de mando | Круглая |
| Máxima Temperatura, °F (°C) | 250 (121) |
| Rango de temperatura y presión máx | 250 °F при давлении 2800 фунтов на кв. дюйм, ман. / 121 °C при давлении 192 бар |
| Mínima Temperatura, °F (°C) | -100 (-73) |
| Rango de presión a temperatura ambiente | 3500 фунтов на кв. дюйм, ман. при 70 °F / 241 бар при 20 °C |
| Material del asiento | Политрифторхлорэтилен (PCTFE) |
| Acabado superficial | Ra 20 микродюймов (0,51 мкм) |
| eClass (4.1) | 37010206 |
| eClass (5.1.4) | 37011800 |
| eClass (6.0) | 37011801 |
| eClass (6.1) | 37011801 |
| eClass (10.1) | 37011801 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141621 |
| UNSPSC (11.0501) | 40141621 |
| UNSPSC (13.0601) | 40141621 |
| UNSPSC (15.1) | 40141621 |
| UNSPSC (17.1001) | 40141621 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
