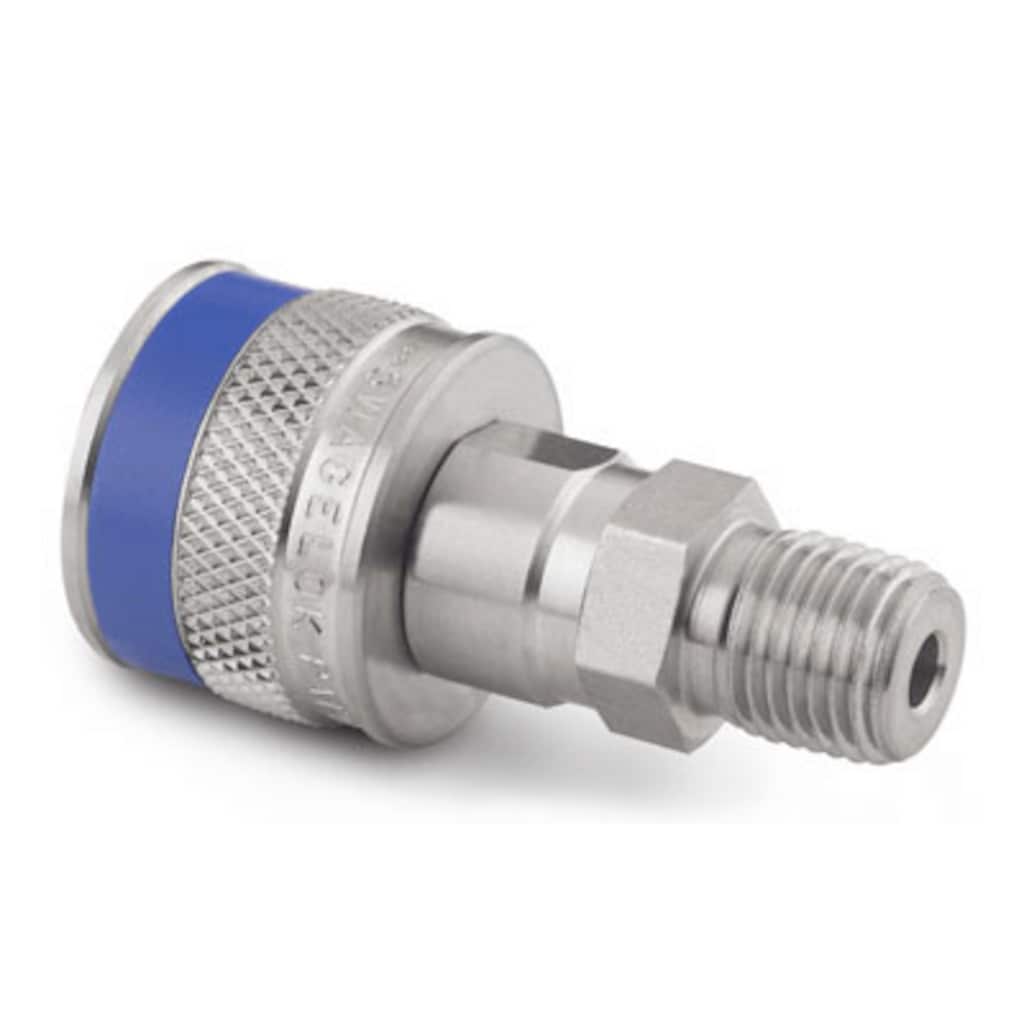

ステンレス鋼製計装用クイック・コネクツ・ボディ、0.2 Cv、1/4 インチ・サイズ NPTおねじ、キー付き(ブルー) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Specifications
BodiesMake quick, easy connections with Swagelok quick connects for applications requiring frequent connections, minimal air inclusion and minimal spillage. Log in or Register to view price КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Warning: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей. |
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Warning: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
ステンレス鋼製計装用クイック・コネクツ・ボディ、0.2 Cv、1/4 インチ・サイズ NPTおねじ、キー付き(ブルー)
Log in or Register to view price
Catalogs
Bodies
Make quick, easy connections with Swagelok quick connects for applications requiring frequent connections, minimal air inclusion and minimal spillage.
Sin necesidad de torsión, rotación ni de apretado con llaves; Modelos con, cierre sencillo, cierre en la base y en la espiga y de gran caudal
Características: Procedimiento de identificación paso a paso de roscas y conexiones finales.
Págs. 1-2. Procedimientos recomendados para el manejo de los enchufes rápidos Swagelok: Se deben instalar filtros para proteger los enchufes rápidos. Proteja las espigas y las bases con guardapolvos o protectores cuando no estén acoplados.
Specifications
SS-QC4-B-4PMK5 — ステンレス鋼製計装用クイック・コネクツ・ボディ、0.2 Cv、1/4 インチ・サイズ NPTおねじ、キー付き(ブルー)
Attribute | Value |
---|---|
Air Inclusion | 0,3 см3 |
Body Material | Нержавеющая сталь 316 |
Cleaning Process | Стандартная инструкция по очистке и упаковке (SC-10) |
Connection 1 Size | 1/4 дюйма |
Connection 1 Type | Наруж. резьба NPT |
CV Maximum | 0,2 — при соединении со штоком DESO; 0,3 — при соединении со штоком SESO |
Lubricant | Смазка Dow Corning 111 |
O-Ring Material | фторуглерод FKM |
Pressure Rating Coupled at Max Temp | 250 фунтов на кв. дюйм, ман. при 400 °F / 17,2 бар при 204 °C |
Pressure Rating Coupled at Room Temp | 3000 фунтов на кв. дюйм, ман. при 70 °F / 206 бар при 21 °C |
Pressure Rating Uncoupled at Room Temp | 250 фунтов на кв. дюйм, ман. при 70 °F / 17,2 бар при 21 °C |
Pressure/Temp Rating (Coupling and Uncoupling) | 250 фунтов на кв. дюйм, ман. при 70 °F / 17,2 бар при 21 °C |
Series | QC4 |
Special Sleeve | Синяя кодировочная втулка |
Spillage | 0,3 см3 |
Testing | 0,3 см3 |
eClass (4.1) | 37110302 |
eClass (5.1.4) | 37110302 |
eClass (6.0) | 37020500 |
eClass (6.1) | 37020500 |
UNSPSC (4.03) | 31163101 |
UNSPSC (10.0) | 27121701 |
UNSPSC (11.0501) | 27121701 |
UNSPSC (13.0601) | 27121701 |
UNSPSC (15.1) | 27121701 |
UNSPSC (17.1001) | 27121701 |
