Vanne à soufflet en acier inoxydable avec joint, embout de tige en PCTFE, raccord pour tube Swagelok 1/4 po, nettoyage SC-11, poignée articulée
Réf. pièce : SS-4BKT
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Spécifications
Configuration droite, actionnement manuelIsolez les fluides dans des systèmes fiables et étanches, avec les vannes à soufflet Swagelok avec joint soudé et sans garniture. Les vannes à soufflet sont idéales pour les applications dans lesquelles l'étanchéité par rapport à l'atmosphère est primordiale. Swagelok propose plusieurs options pour des applications d'usage général et pour des applications haute pureté. Ouvrir une session ou s’inscrire pour afficher des prix ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Safe Product Selection
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user. Attention: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants.
|
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user.
Attention: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants.
Vanne à soufflet en acier inoxydable avec joint, embout de tige en PCTFE, raccord pour tube Swagelok 1/4 po, nettoyage SC-11, poignée articulée
Ouvrir une session ou s’inscrire pour afficher des prix
Catalogues
Configuration droite, actionnement manuel
Presiones de servicio hasta 68,9 bar (1000 psig); Temperaturas hasta 482°C (900°F); Conexiones finales de 6, 10 y 12 mm y 1/4, 3/8, 1/2 y 3/4 pulgada; Materiales: latón, acero inoxidable y aleación 400
This document specifies guidelines used by Swagelok Company for producing stainless steel products intended for photovoltaic (PV) applications.
The Swagelok® 3-valve manifold uses bellows-sealed valves for systems with difficult fluid containment requirements. Features: 316 stainless steel bodies, Swagelok B or U series bellows valves for general or severe service, pipe fitting, flange, and Swagelok tube fitting end connections
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Bellows Kits, Stem Tip/Adapter Kits, bellows/Stem/Stem Tip/Adapter Kits, Gasket Kits for Swagelok® bellows-sealed valves
Spécifications

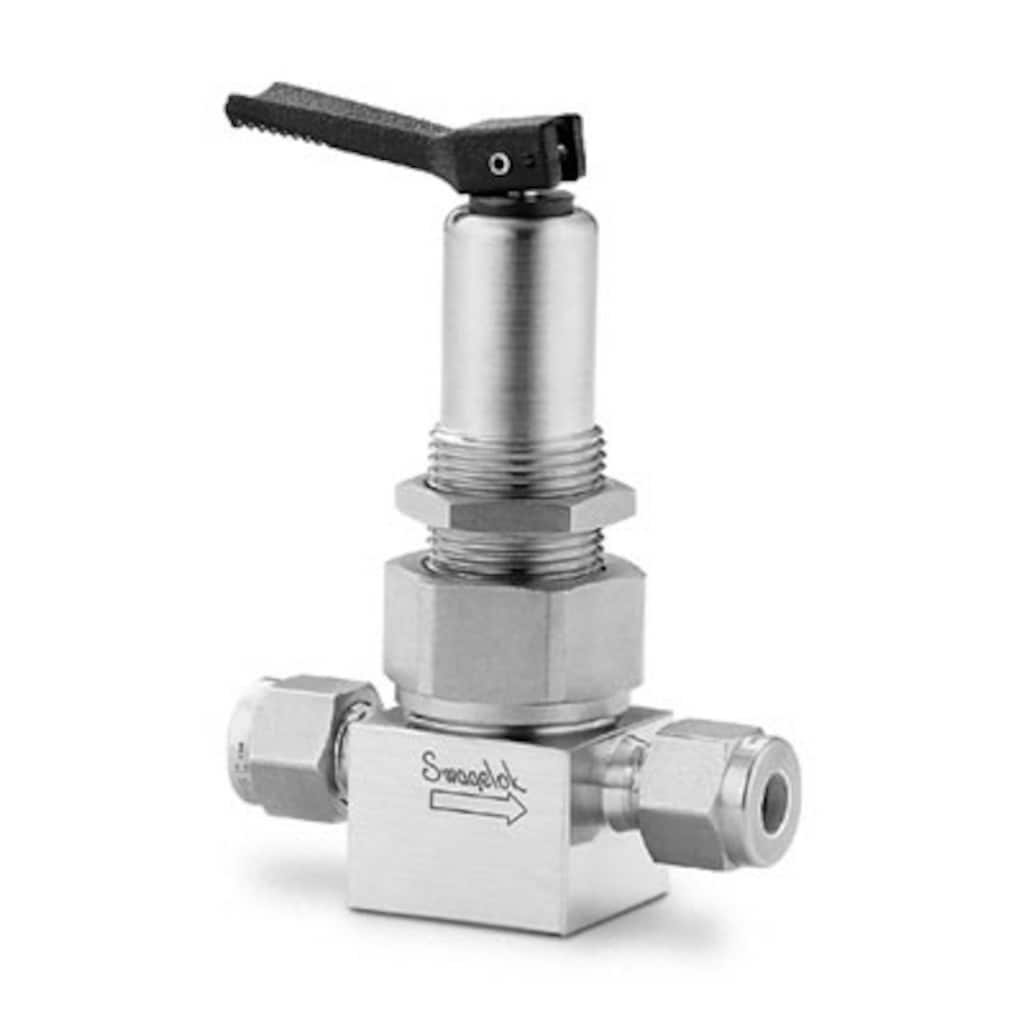

SS-4BKT — Vanne à soufflet en acier inoxydable avec joint, embout de tige en PCTFE, raccord pour tube Swagelok 1/4 po, nettoyage SC-11, poignée articulée
| Attribut | Valeur |
|---|---|
| Type d'actionneur | Manuel |
| Matériau du soufflet | Acier inoxydable 321 |
| Matériau du corps | Acier inoxydable 316 |
| Étanchéité du corps | Joint avec siège doux |
| Procédé de nettoyage | Nettoyage et conditionnement spéciaux (SC-11) |
| Dimension du raccordement 1 | 1/4 po |
| Type du raccordement 1 | Raccord Swagelok® pour tubes |
| Dimension du raccordement 2 | 1/4 po |
| Type du raccordement 2 | Raccord Swagelok® pour tubes |
| Cv maximal | 0.36 |
| Type d’écoulement | Droite (2 voies) |
| Joint | Joint en acier inoxydable 316 revêtu de PTFE |
| Couleur de poignée | Noir |
| Type de poignée | Articulée |
| Température maximale, °F (°C) | 200 (93) |
| Pressions et températures nominales max. | 200°F À 100 PSIG / 93°C À 6,8 BAR |
| Température minimale, °F (°C) | -20 (-28) |
| Pression nominale à température ambiante | 100 PSIG À 100°F / 6,8 BAR À 37°C |
| Catégorie d'usage | Général |
| Matériau de l'embout de tige | PCTFE |
| Type de tige | Conique |
| État de surface | Standard |
| Tests | Test de fuite à l'hélium selon SCS-00020 |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010201 |
| eClass (6.1) | 37010201 |
| eClass (10.1) | 37010201 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141609 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141609 |
| UNSPSC (15.1) | 40141609 |
| UNSPSC (17.1001) | 40183101 |
