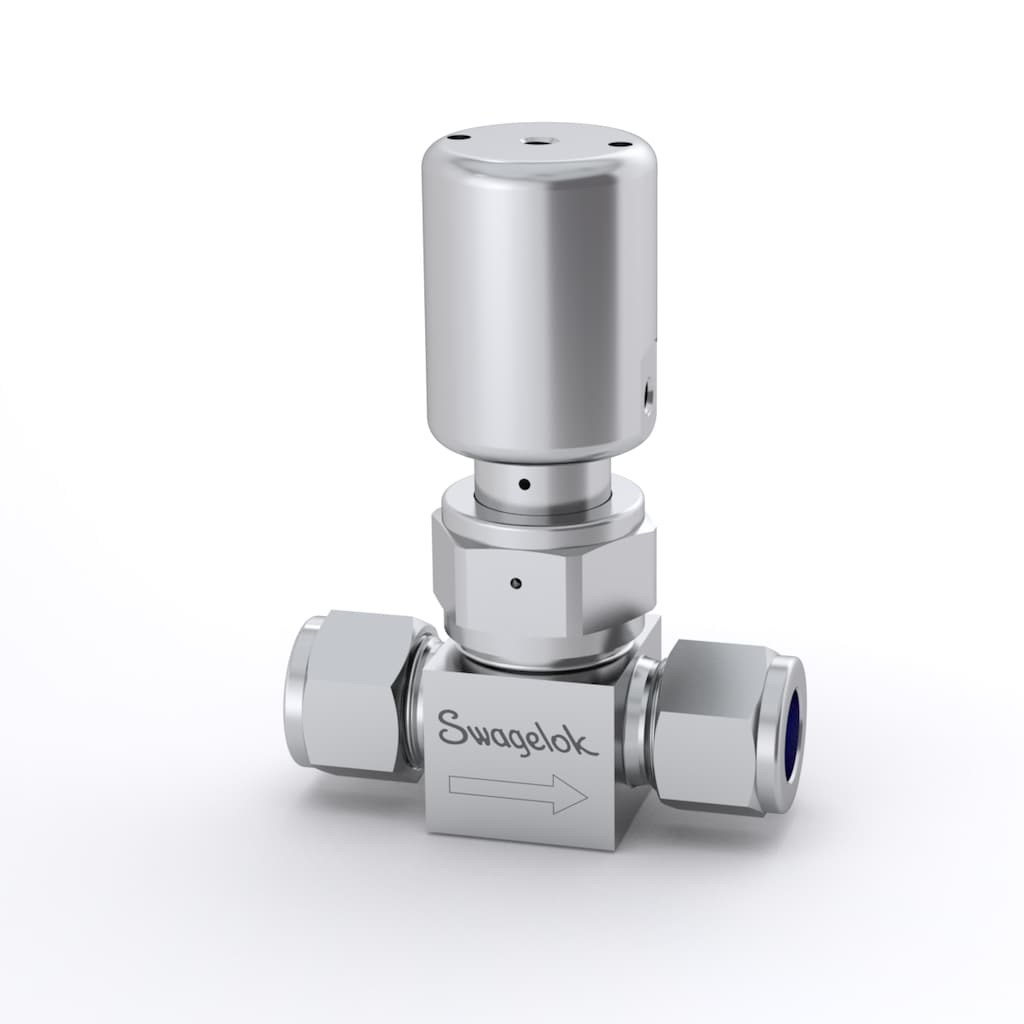

Hochreines Faltenbalgventil, Edelstahl 316L, 1/2 Zoll Swagelok Rohrverschraubung, pneumatischer Steuerkopf, normal geschlossen
Art.-Nr.: SS-BN8S8-C
|
||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten
GeradeIsolieren Sie Systemflüssigkeiten und erzielen Sie zuverlässige, leckfreie Leistung mit den Faltenbalgventilen von Swagelok mit packungslosem Design und geschweißter Dichtung. Faltenbalgventile eignen sich ideal für Anwendungen, in denen die Abdichtung zur Atmosphäre wichtig ist, und wir bieten mehrere Optionen für allgemeinen und hochreinen Einsatz. Einloggen oder anmelden, um den Preis anzuzeigen ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Safe Product Selection
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user. Warnung: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
|
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user.
Warnung: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Hochreines Faltenbalgventil, Edelstahl 316L, 1/2 Zoll Swagelok Rohrverschraubung, pneumatischer Steuerkopf, normal geschlossen
Einloggen oder anmelden, um den Preis anzuzeigen
Kataloge
Gerade
Isolieren Sie Systemflüssigkeiten und erzielen Sie zuverlässige, leckfreie Leistung mit den Faltenbalgventilen von Swagelok mit packungslosem Design und geschweißter Dichtung. Faltenbalgventile eignen sich ideal für Anwendungen, in denen die Abdichtung zur Atmosphäre wichtig ist, und wir bieten mehrere Optionen für allgemeinen und hochreinen Einsatz.
Válvulas sin empaquetadura con cierre totalmente metálico a la atmósfera; Presiones de servicio hasta 34,4 bar (500 psig); Temperaturas hasta 93°C (200°F); Conexiones finales de 6 a 12 mm y de 1/4 a 1/2 pulgada
Características: Procedimiento de identificación paso a paso de roscas y conexiones finales.
This document specifies guidelines used by Swagelok Company for producing stainless steel products intended for photovoltaic (PV) applications.
Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.
La soldadura debe ser realizada por personal cualificado, como se detalla en la Sección IX del reglamento de calderas y depósitos a presión (Boiler Code) de ASME.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
Este documento especifica las directrices seguidas por Swagelok® Company y sus proveedores, para asegurar el cumplimiento de los requisitos de limpieza del producto según está establecido por ASTM G93 Nivel C.
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Bellows Kits, Stem Tip/Adapter Kits, bellows/Stem/Stem Tip/Adapter Kits, Gasket Kits for Swagelok® bellows-sealed valves
Features: This technical report provides data on Swagelok® BN series bellows valves. The report covers: P surface finish specifications; static particle counting; moisture analysis; hydrocarbon analysis; ionic cleanliness; lab cycle test data.
Este documento especifica las directrices de Swagelok® Company, para la fabricación de productos de pureza ultra alta de acero inoxidable electropulido y de plástico. La información contenida en esta especificación debe utilizarse conjuntamente con la de los catálogos, boletines técnicos e informes de producto.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Technische Daten
SS-BN8S8-C — Hochreines Faltenbalgventil, Edelstahl 316L, 1/2 Zoll Swagelok Rohrverschraubung, pneumatischer Steuerkopf, normal geschlossen
| Attribute | Wert |
|---|---|
| Körperwerkstoff | Edelstahl 316L |
| Reinigungsverfahren | Spezialreinigung und -verpackung (SC-11) |
| Größe Verbindung 1 | 1/2 Zoll |
| Typ Verbindung 1 | Swagelok® Rohrverschraubung |
| Größe Verbindung 2 | 1/2 Zoll |
| Maximaler Cv | 0.7 |
| Ventilkörper | 2-Wege, Absperr, Gerade |
| Maximale Temperatur °F (°C) | 200 (93) |
| Minimum-Temperatur °F (°C) | -40 (-40) |
| eClass (4.1) | 37010201 |
| eClass (6.0) | 37010201 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141600 |
| UNSPSC (11.0501) | 40141600 |
| UNSPSC (13.0601) | 31411702 |
| UNSPSC (15.1) | 31411702 |
| UNSPSC (17.1001) | 31411702 |
Ressourcen
Zeichnungen
Für dieses Produkt sind zweidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Für dieses Produkt sind dreidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Verkaufszeichnungen sind für dieses Produkt erhältlich. Die Dateien herunterladen.
Ähnliche Produkte
|
Art.-Nr.
|
Körperwerkstoff
|
Größe Verbindung 1
|
Typ Verbindung 1
|
Größe Verbindung 2
|
Typ Verbindung 2
|
|
|---|---|---|---|---|---|---|
| 6LV-BNBW4-C | Acero inox. 316L VAR | 1/4 pulg. | Soldadura de tubo a tope | 1/4 pulg. | Soldadura de tubo a tope | Produkt anzeigen |
| SS-BN8FR8 | Acero inoxidable 316L | 1/2 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/2 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Produkt anzeigen |
| SS-BN8FR8-2C | Acero inoxidable 316L | 1/2 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/2 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Produkt anzeigen |
| SS-BN8FR8-C | Acero inoxidable 316L | 1/2 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/2 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Produkt anzeigen |
| SS-BN8FR8-DU-O | Acero inoxidable 316L | 1/2 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/2 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Produkt anzeigen |
| SS-BN8S6-2C | Acero inoxidable 316L | 3/8 pulg. | Racor Swagelok® | 3/8 pulg. | - | Produkt anzeigen |
| SS-BN8VCR8 | Acero inoxidable 316L | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | Produkt anzeigen |
| SS-BN8VCR8-2C | Acero inoxidable 316L | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | Produkt anzeigen |
| SS-BN8VCR8-C | Acero inoxidable 316L | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | Produkt anzeigen |
| SS-BN8VCR8-P | Acero Inoxidable 316L | 1/2 pulg. | Cierre frontal (junta plana) VCR macho | 1/2 pulg. | Cierre frontal (junta plana) VCR macho | Produkt anzeigen |
| SS-BNS4 | Acero inoxidable 316L | 1/4 pulg. | Racor Swagelok® | 1/4 pulg. | Racor Swagelok® | Produkt anzeigen |
| SS-BNS4-2C | Acero inoxidable 316L | 1/4 pulg. | Racor Swagelok® | 1/4 pulg. | Racor Swagelok® | Produkt anzeigen |
| SS-BNS4-2O | Acero inoxidable 316L | 1/4 pulg. | Racor Swagelok® | 1/4 pulg. | Racor Swagelok® | Produkt anzeigen |
| SS-BNS4-C | Acero inoxidable 316L | 1/4 pulg. | Racor Swagelok® | 1/4 pulg. | Racor Swagelok® | Produkt anzeigen |
| SS-BNS6-C | Acero inoxidable 316L | 3/8 pulg. | Racor Swagelok® | 3/8 pulg. | Racor Swagelok® | Produkt anzeigen |
| SS-BNV51 | Acero inoxidable 316L | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Produkt anzeigen |
| SS-BNV51-2C | Acero inoxidable 316L | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Produkt anzeigen |
| SS-BNV51-C | Acero inoxidable 316L | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Produkt anzeigen |
| SS-BNV51-DU-C | Acero inoxidable 316L | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Produkt anzeigen |
| SS-BNV51-O | Acero Inoxidable 316L | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Produkt anzeigen |
| SS-BNVCR4 | Acero inoxidable 316L | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | Produkt anzeigen |
| SS-BNVCR4-2C | Acero inoxidable 316L | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | Produkt anzeigen |
| SS-BNVCR4-C | Acero inoxidable 316L | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | Produkt anzeigen |
| SS-BNVVCR4-C | Acero inoxidable 316L | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | Produkt anzeigen |
