Sistemas Auxiliares al Sello Mecánico Swagelok®
Swagelok tiene disponibles sistemas auxiliares al sello diseñados por expertos, fáciles de configurar y de mantener. Ideales para mantener el equipo rotativo en línea y la eficiencia operativa, los conjuntos auxiliares al sello mecánico Swagelok ayudan a minimizar las paradas, reducir costes y ahorrar tiempo, a la vez que aseguran una operación segura.

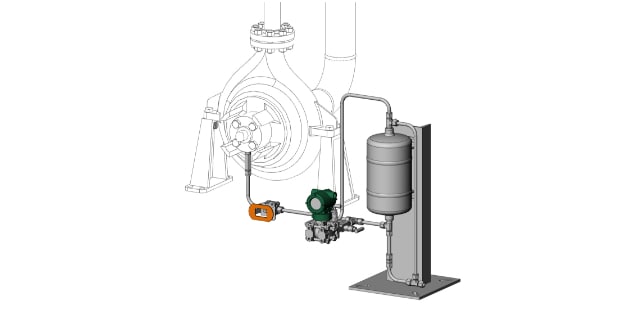

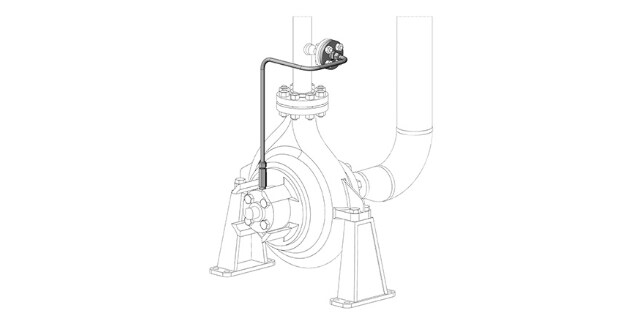

Obtenga Ayuda en la Selección del Sistema AdecuadoLos conjuntos y sistemas auxiliares al sello mecánico Swagelok cumplen la normativa API 682, ofreciendo sistemas fiables y fáciles de instalar que minimizan las fugas evitando las roscas y limitando las conexiones. Los planes del lado atmosférico y los conjuntos del plan de sellado del lado de proceso incluyen todos los componentes y planos de ingeniería para una instalación sencilla, siguiendo las directrices de API. Los sistemas también muestran a los técnicos cómo doblar tubo para evitar aún más las fugas.
Swagelok tiene disponibles ensamblajes de planes de sellado personalizables, incluyendo paneles y recipientes de sellado, adaptados a las aplicaciones específicas. Los planes entre sellos y los ensamblajes del lado del proceso pueden pedirse con o sin kits de instalación. Diseñados para ofrecer fiabilidad, los sistemas Swagelok tienen venteos en puntos altos para evitar que el aire quede atrapado, drenajes en puntos bajos para un purgado seguro y puntos de medición de presión/temperatura para la solución de problemas. Los filtros, membranas y lazos bypass accesibles aseguran un caudal adecuado, y los diseños personalizables mejoran la seguridad con válvulas de cierre y venteo y manifolds de dos válvulas según la normativa API.
Más Información sobre Sistemas Auxiliares al Sello Mecánico
Especificaciones
| Conjuntos de Planes de Sellado (SPK) | Planes del lado de proceso: API 11, API 12, API 13, API 14, API 21, API 22, API 23, API 31, and API 41 Planes del lado atmosférico: 51, 62, 65A y 65B |
| Ensamblajes de Planes de Sellado (SPA) | Lado de proceso API 32 Planes entre sellos, API 52, API 53A, API 53B, API 53C, API 54, API 55, API 72, API 74, API 75, API 76, and API 72/76 |
| Presión de Servicio | 49,6 (bar)/720 (psig) |
| Tamaños de las Conexiones del Sello | 3/8 pulg. a 3/4 pulg. NPT |
| Tipos de Conexiones del Sello | Las opciones incluyen conectores hembra/macho, conectores macho Swagelok extendidos para diferentes aplicaciones |
| Rangos del Tamaño del Tubo | 6 mm (1/4 pulg.) a 25 mm (1 pulg.) |
Vea Nuestra Guía de Aplicación
Encuentre información detallada sobre nuestros ensamblajes.
Cada uno de los Sistemas de Sellado está diseñado para un cierre mecánico específico bajo un conjunto de condiciones de proceso. Estos sistemas suministran un gas o un líquido al sello mecánico para regular el entorno en el cual éste opera, protegiendo equipos rotativos de posibles daños. Los sistemas de sellado Swagelok se basan en las directrices de API 682: Bombas - Sistemas de Sellado de Ejes para Bombas Rotativas y Centrífugas.
